Características do produto

• Os três eixos adotam trilho-guia tipo V de alta precisão da marca Taiwan, acionamento por parafuso sem dentes de nível de precisão.

• Utilizando base de mármore de granito de alta qualidade, coluna, com boa estabilidade de temperatura, capacidade de deformação eficaz.

• A mesa de trabalho de fundição integral em liga de alumínio é usada para garantir a precisão e tornar o movimento do eixo X/Y mais leve.

• A análise da estrutura de elementos finitos e o projeto de estrutura otimizado garantem alta precisão e alta estabilidade do sistema de instrumentos de imagem de curso pequeno.

• Usando o controlador integrado, diferente da placa de circuito impresso tradicional, a vida útil é mais longa e o serviço pós-venda é mais garantido.

  Caneta de posicionamento a laser padrão, conveniente para encontrar rapidamente a posição de medição, a operação para iniciantes é mais conveniente.

  Parâmetros de especificação

  Modelo	VMS-3020
  X Y Z Medição do curso	300*200*150
  Distância operacional	90mm
  Dimensão do esboço Lx*Li*Lz	700*840*1000
  Peso total	30 kg
  Instrumentos Peso	150 kg
  Fonte	220 V+10%, 50 Hz-60 Hz
  Certeza de Medição	Eixo X / Y: (3,0 + L / 200) μ m, eixo Z sonda opcional: (5 + L / 200) μ m
  Repetibilidade Precisão	≤3μm
  Controle o sistema de contagem de unidades	Parafuso edêntulo de alta precisão da Alemanha Ocidental
  	Guia de esfera em V de alta precisão LEPIN de Taiwan
  	O controlador multifuncional KOMANIE-600
  	Régua de grade de vidro fechada Yihao 0,5 μm
  Sistema de Imagem	Câmera SONY-CCD HD colorida 1/3″ 700 TVL + cartão de imagem ampliação de imagem 30 X-230X
  	Lente de ampliação contínua Les HD / ampliação 0,7-4,5X
  Sistema de fonte de luz	Fonte de luz de superfície de anel LED multi-anel + fonte de luz fria LED de contorno paralelo + lâmpada de posicionamento a laser
  Computador	Memória da placa-mãe de controle industrial: 2G, disco de estado sólido: 60G Jinhe Tian chassis + 300 fonte de alimentação, display: 19 polegadas

  Acessórios opcionais​

  Número do pedido	Nome	Origem da marca	Ts	Quantidade
  1	Sonda (eixo Z)	Teles/MCP	Medição de agulha padrão (agulha de rubi padrão φ 2 mm / φ 3 mm)	1




  Software de Medição

  O software de medição SD-2D/2.5D é um software de medição de imagem poderoso e de operação simples, uma coleção de funções completas de medição de tamanho geométrico (ponto, linha, círculo, arco, distância, ângulo), tolerância de forma (retidão, círculo verdadeiro, grau, posição, paralelo, verticalidade).

  É amplamente utilizado em processamento mecânico, eletrônicos, automóveis, hardware, moldes, fabricação de precisão, borracha plástica, fotoelétrico, telefone celular, placa de PCB, componentes eletrônicos, semicondutores, tela sensível ao toque, painel LCD, equipamentos médicos, ferramentas de corte, rolamentos, terminais e outras indústrias.

  Função de software

  1. A tradução da marca do assento e a correção da marca do assento, a medição é mais conveniente e rápida, melhora a eficiência da medição

  2. Função de combinação de elementos conveniente e rápida, os usuários só precisam de uma seleção de ponto simples, os gráficos podem combinar pontos, linha, círculo, distância, ângulo

  3. Os dados de medição são enviados diretamente para o AutoCAD e o gráfico medido pode ser salvo por documentos dxf

  4. Os dados de medição podem ser enviados para o Excel para análise estatística. ☆ Chinês tradicional e inglês três idiomas

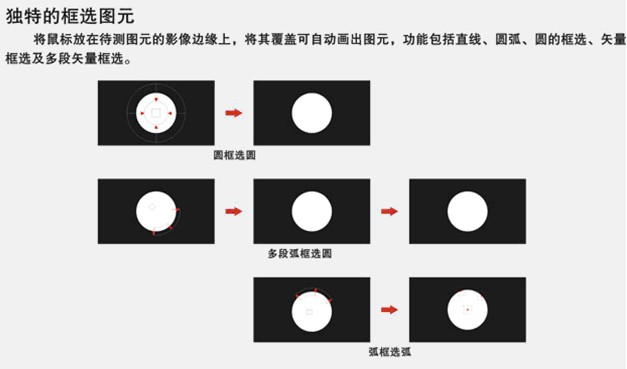

  5. Descoloração da borda de busca de linha cruzada, ponto de mineração artificial

  6. Uma variedade de modo de busca de borda, o computador pega o ponto automaticamente, identifica automaticamente o círculo, arco, melhora muito a velocidade do ponto

  7. Ampliação de gráficos, redução de zoom de gráficos, tradução de gráficos, impressão de gráficos, gráficos selecionados, não selecionados, gráficos excluídos

  8. Defina a escala de cinza, a saturação e o contraste da imagem e salve a imagem no formato BMP

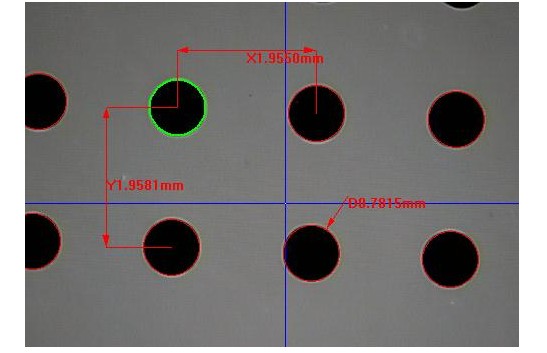

  9. Calibração de imagem bidimensional para medição precisa do tamanho; incluindo linha, círculo, ângulo, retângulo, polígono e outras ferramentas de medição, medição em tempo real de distância, diâmetro, ângulo, área, circunferência e outros parâmetros;

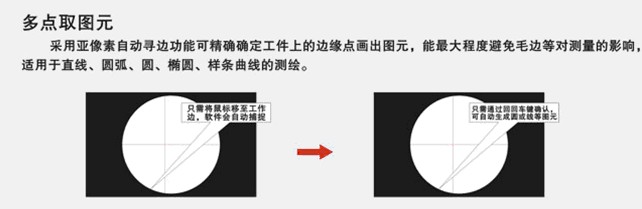

  10. Medição de elementos: ponto de medição multiponto, linha, círculo, arco, elipse, especifique o número de pontos de medição retângulo, identifique automaticamente pontos, linha, círculo, arco

11. Estrutura elementar: estrutura de ponto central, estrutura de intersecção, estrutura de ponto médio, estrutura de linha, estrutura de círculo, estrutura de ângulo.

12. Predefinição de elemento: ponto, linha, círculo, arco

13. Função de localização automática de bordas, nitidez de imagem, elimina a influência da rebarba da borda do objeto, melhora a precisão da detecção e repetibilidade. Medição de anel, medição de ângulo, largura de linha, espaçamento de linha e outras medições.

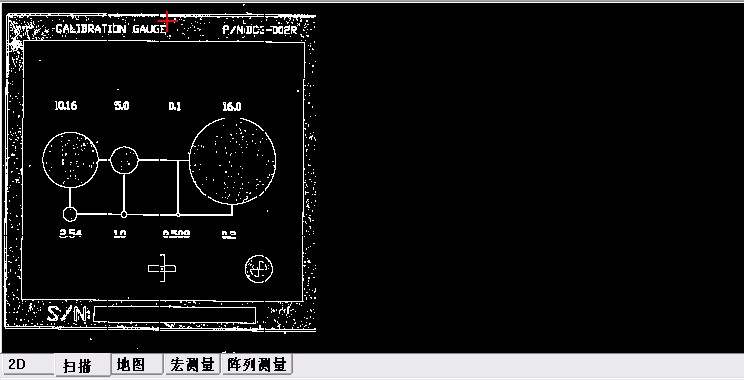

14. Função de digitalização de imagem: o instrumento de imagem manual também pode digitalizar a imagem atual.

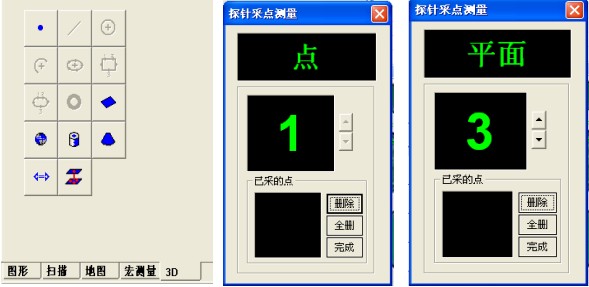

15. Função de sonda opcional: para atingir o propósito de medição de altura da direção do eixo Z, mas também para medir a planura da superfície do material. É um método auxiliar para a medição bidimensional de imagens ópticas. O instrumento de medição de imagem pode atingir o propósito de medição 2.5D adicionando sondas, para que os usuários possam atingir a medição 2.5D em um sentido real.

16. Saída de relatório: o software fornece uma variedade de métodos de saída de relatório para os clientes escolherem por si mesmos. Os dados são exportados para o local EXCEL especificado e o equivalente Ca, Cp, CPK pode ser calculado automaticamente.
