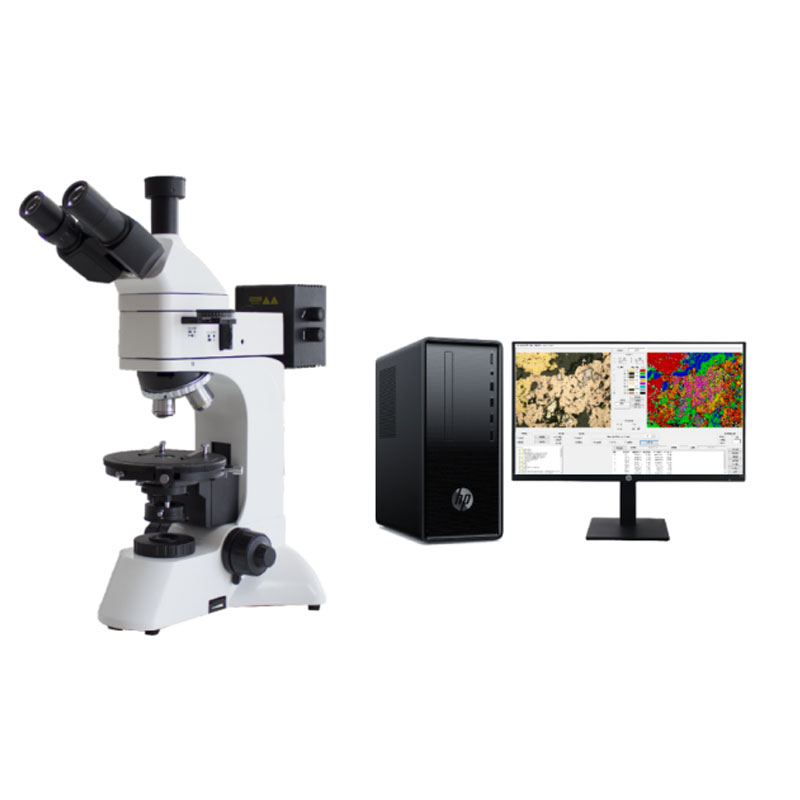

Visão Geral do Microscópio Polarizador Transmitido-Refletido FPL-3230

   O Microscópio Polarizador Transmitido-Refletido FPL-3230 é um instrumento essencial para pesquisa e identificação de substâncias birrefringentes, utilizando as características de polarização da luz. Permite a observação em luz polarizada plana, luz polarizada cruzada e observação conoscópica. Amplamente aplicado em campos de pesquisa e inspeção como geologia, engenharia química, medicina e farmacêutica, também pode ser usado para observação de fase cristalina em materiais poliméricos líquidos, biopolímeros e materiais de cristal líquido. É um instrumento ideal para pesquisa e ensino em instituições científicas e de ensino superior.

Características de Desempenho do Microscópio Polarizador Transmitido-Refletido FPL-3230

lAdota um sistema óptico infinito e design funcional modular.

lEquipado com objetivas planas de longa distância de trabalho sem estresse.

lTubo de observação articulado: Tubo trinocular com dioptria ajustável, inclinado a 30°. Permite fotografia com transmissão de luz de 100% e pode ser conectado a dispositivos de câmera.

lOculares: Oculares planos de campo amplo WF10X com campo de visão de Ø22mm, proporcionando um espaço de observação amplo e plano.

lObjetivas: Objetivas acromáticas planas sem estresse (sem lamínula) com centros ajustáveis, garantindo a coincidência do centro da objetiva e do centro do estágio giratório.

lMecanismo de foco coaxial grosso e fino com ajuste de tensão do foco grosso e dispositivo de trava de limite. O valor de graduação do foco fino é de 2µm.

lO dispositivo de observação polarizadora pode ser movido para dentro ou fora do caminho óptico. Tanto o polarizador quanto o analisador podem girar 360°.

lEstágio giratório com escala de divisão igual de 360°, valor de graduação do vernier de 6', centro ajustável e dispositivo de trava. O curso vertical efetivo do estágio pode atingir 30mm.

lFonte de alimentação de ampla tensão (85-265V 50/60Hz). Iluminação por lâmpada halógena de 6V30W com brilho ajustável.

lAnalisador deslizante: 360° rotativo com escala e vernier fino.

lTubo intermediário: Lente de Bertrand embutida com centro ajustável.

lEstágio: Estágio giratório com escala de divisão igual de 360°, valor de graduação do vernier de 6', centro ajustável e dispositivo de trava. O curso vertical efetivo do estágio pode atingir 30mm.

lSistema de iluminação transmitida: Lâmpada halógena de 6V30W com brilho ajustável, proporcionando um efeito de campo de visão brilhante e claro.

lPolarizador: Direção de polarização rotativa de 360° com quatro posições de engrenagem de 0°, 90°, 180° e 270°, colocado sob o diafragma de abertura.

lSistema de iluminação episcópica: Lâmpada halógena de 6V30W com brilho ajustável. Diafragma de campo e diafragma de abertura embutidos. Polarizador deslizante com rotação de 360°. Método de substituição de lâmpada simples e rápido, que pode ser realizado sem ferramentas.

Parâmetros Técnicos do Microscópio Polarizador Transmitido-Refletido FPL-3230

Software de Microscopia de Rochas (Polarização)

Análise de Imagem

【1】 Análise de Tamanho de Partícula (Método de Medição de Diâmetro Manual) ………SY/T 6103-2004 & SY/T 5434-2009

lMedir diâmetros de partículas arrastando o mouse; calcular diâmetros máximo, mínimo e médio; gerar automaticamente 4 tipos de curvas, incluindo curva cumulativa ajustada, curva cumulativa linear, histograma e curva de frequência; o processo de medição pode ser salvo e carregado.

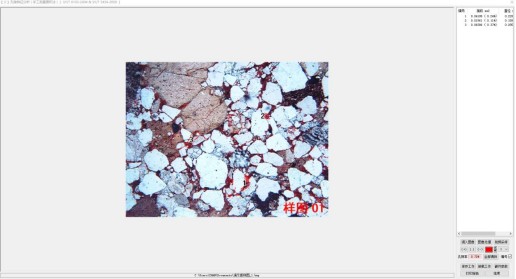

lInterface de Análise

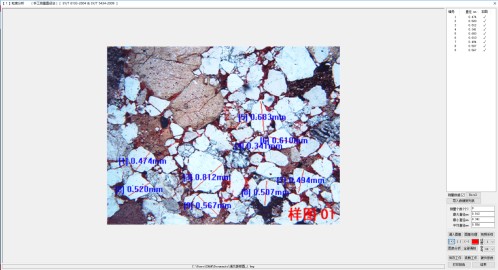

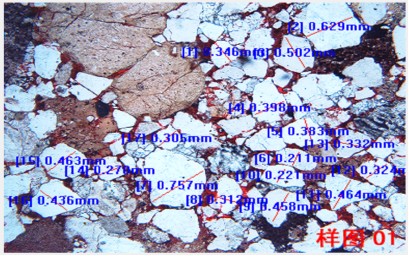

lCaptura de Tela de Medição

lDados de Análise

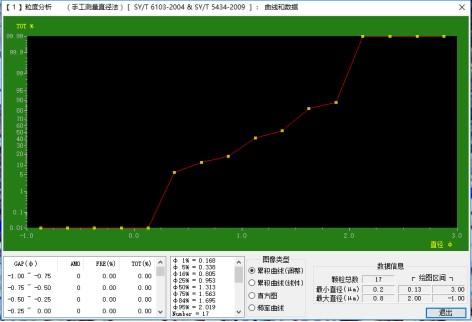

lGráfico Estatístico de Dados

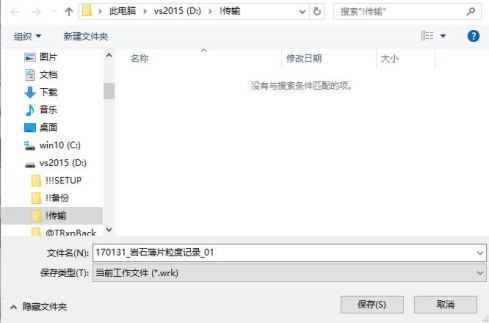

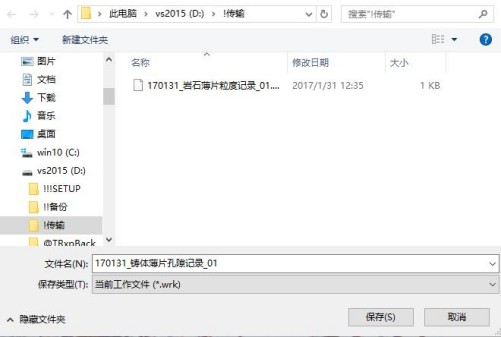

(Salvar o trabalho atual como um arquivo)

【2】 Análise de Características de Poros (Método de Medição de Área Manual) ………SY/T 6103-2004 & SY/T 5434-2009

lDelimitar a área do poro arrastando o mouse para obter a área do poro, e o software calcula automaticamente a porosidade; o processo de medição pode ser salvo e carregado.

lInterface de Análise

lCaptura de Tela do Processo de Medição

(Salvar o trabalho atual como um arquivo)

【3】 Análise de Tamanho de Partícula em Lâmina Delgada de Rocha (Cálculo Automático) ………SS/YS 03-2003

lSelecionar as cores das partículas a serem analisadas na imagem com o mouse (até 6 cores disponíveis), depois definir os parâmetros de busca para identificar as partículas alvo e calcular a porcentagem de partículas. Enquanto isso, calcula automaticamente uma série de dados, incluindo número total de partículas, diâmetro médio das partículas, área de seção transversal média, comprimento de interceptação médio, diâmetro Feret, diâmetro mínimo, diâmetro máximo, comprimento do eixo menor médio e a proporção de partículas com razão de aspecto maior que 0,5.

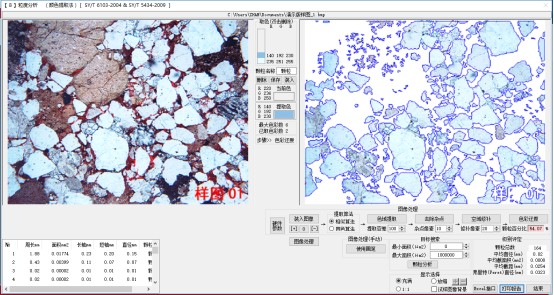

lInterface de Análise

lClicar na imagem para selecionar cores

lRealizar o processamento correspondente na imagem conforme necessário

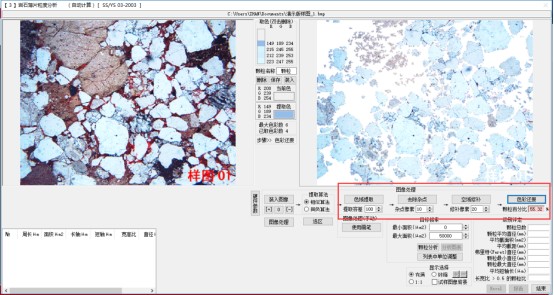

lClicar em "Análise de Partícula" para processar a imagem

lDados de Análise

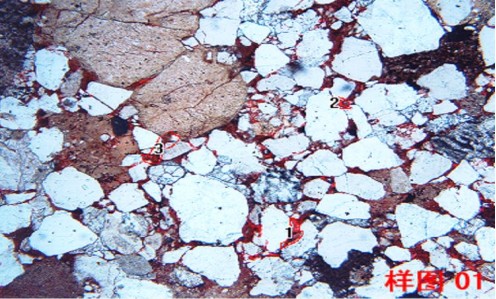

【4】 Análise de Características de Poros em Lâmina Delgada de Fundição (Cálculo Automático 1) ………SS/YS 04-2003

lSelecionar a cor dos poros na imagem com o mouse, depois definir os parâmetros de busca para identificar os poros alvo. O software calculará automaticamente a porosidade, bem como uma série de valores, incluindo número total de poros, raio máximo do poro, raio mínimo do poro e raio médio do poro.

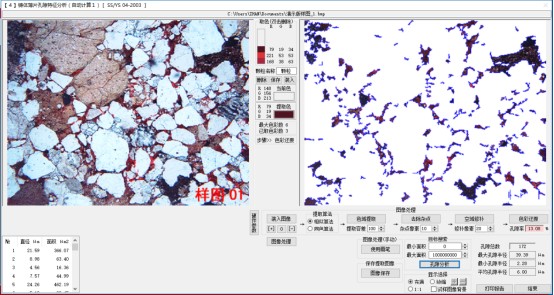

lInterface de Análise

lDados de Análise

【5】Análise de Características de Poros em Lâmina Delgada de Fundição (Cálculo Automático 2) ………SS/YS 05-2005

lSelecionar a cor dos poros na imagem com o mouse, depois definir os parâmetros de busca para identificar os poros. O software calculará automaticamente a porosidade, bem como uma série de valores, incluindo número total de poros, raio máximo do poro, raio mínimo do poro e raio médio do poro.

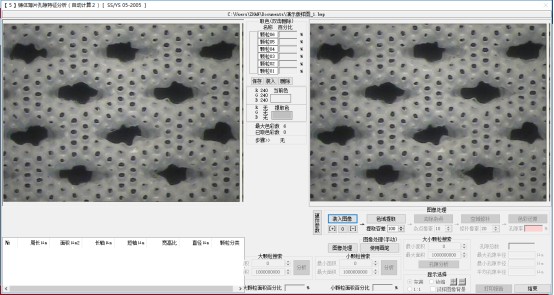

lInterface de Análise

【6】Análise de Características de Poros em Lâmina Delgada de Fundição ………SY/T 6103-2004 & SY/T 5434-2009

lSelecionar a cor dos poros na imagem com o mouse, depois definir os parâmetros de busca para identificar os poros. O software calculará automaticamente a porosidade, bem como uma série de valores, incluindo número total de poros, raio máximo do poro, raio mínimo do poro e raio médio do poro.

lInterface do Software

lLista de Dados Analisados

【7】Análise de Imagem de Diamante (Cálculo Automático) ………SS/YS 01-2006

lSelecionar a cor alvo na imagem com o mouse, depois definir os parâmetros de busca para identificar partículas de diamante. O software calculará automaticamente a porcentagem de área de diamantes, bem como uma série de valores, incluindo número total de poros, raio máximo do poro, raio mínimo do poro e raio médio do poro.

lInterface do Software

lLista de Dados Analisados

【8】Análise de Tamanho de Partícula (Método de Extração de Cor) ………SY/T 6103-2004 & SY/T 5434-2009

lSelecionar as cores das partículas a serem analisadas na imagem com o mouse (até 6 cores disponíveis), depois definir os parâmetros de busca para identificar as partículas alvo e calcular a porcentagem de partículas. Enquanto isso, calcula automaticamente uma série de valores, incluindo número total de partículas, diâmetro médio, área de seção transversal média, comprimento de interceptação médio, diâmetro Feret e outros parâmetros relacionados.

lInterface do Software

lLista de Dados Analisados

【9】Análise de Características de Poros (Método de Extração de Cor) ………SY/T 6103-2004 & SY/T 5434-2009

lSelecionar as cores dos poros a serem analisados na imagem com o mouse (até 6 cores disponíveis), depois definir os parâmetros de busca para identificar os poros alvo e calcular a porosidade. Enquanto isso, calcula automaticamente uma série de valores, incluindo número total de poros, raio máximo do poro, raio mínimo do poro, raio médio do poro e outros parâmetros relacionados.

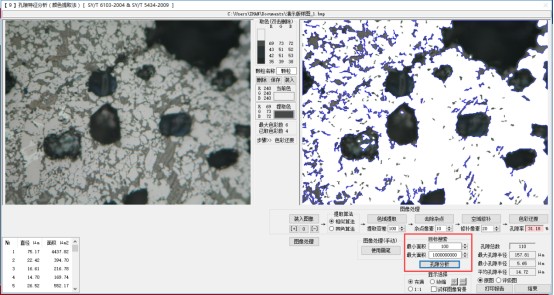

lInterface de Análise

【10】Determinação da Porcentagem de Composição Mineral (Análise de Imagem) ………SS/YS 10-2007

lSelecionar as cores de 8 tipos de componentes com o mouse e definir a tolerância para cada componente. Com base nesses dados, o software identifica as estruturas correspondentes na imagem e calcula sua área e porcentagem de área. Suporta análise de imagem única e análise em lote de todas as imagens em um diretório especificado.

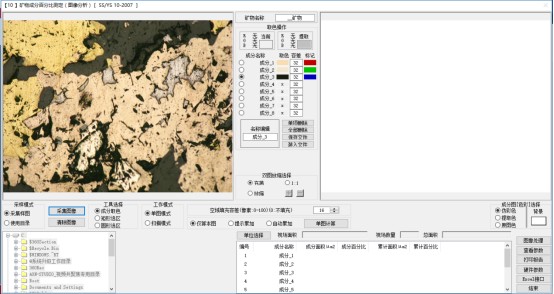

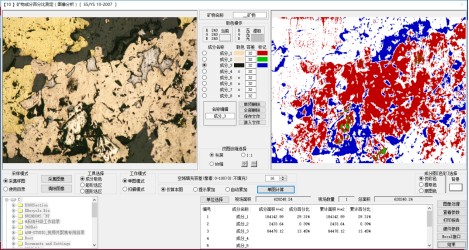

lInterface de Análise

lClicar no componente correspondente e selecionar sua cor na imagem.

lClicar nobotão "Cálculo de Imagem Única" para realizar a análise.

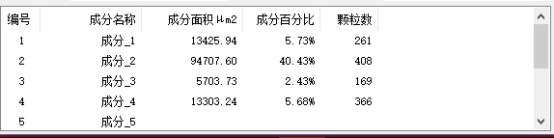

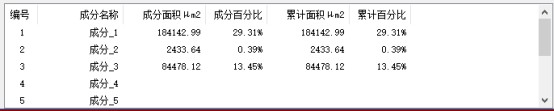

lLista de Dados

【11】Determinação da Porcentagem de Composição Mineral (Varinha Mágica) ………SS/YS 01-2008

lSelecionar as estruturas a serem analisadas na imagem da rocha com a ferramenta varinha mágica, e o software calculará sua área e porcentagem de área.

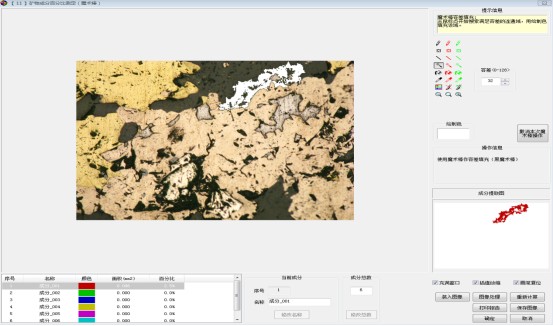

lInterface de Análise

lLista de Dados Analisados

【12】Determinação da Porcentagem de Composição Mineral (Análise de Imagem 2) ………SS/YS 02-2008

lSelecionar as cores de 8 tipos de componentes com o mouse e definir a tolerância para cada componente. Com base nesses dados, o software identifica as estruturas correspondentes na imagem e calcula sua área e porcentagem de área.

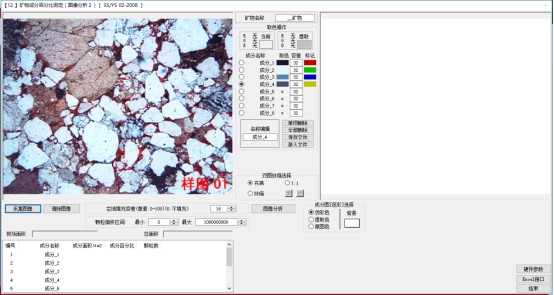

lInterface de Análise

lClicar no componente correspondente e selecionar sua cor na imagem.

lClicar nobotão "Análise de Imagem" para processar a imagem

lLista de Dados Analisados
