Visão geral do produto

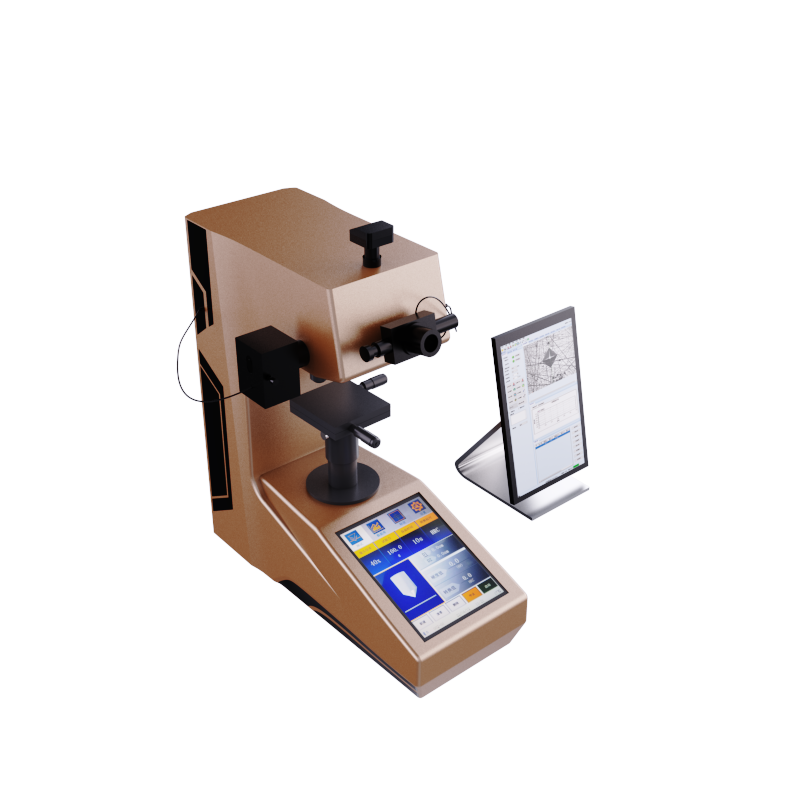

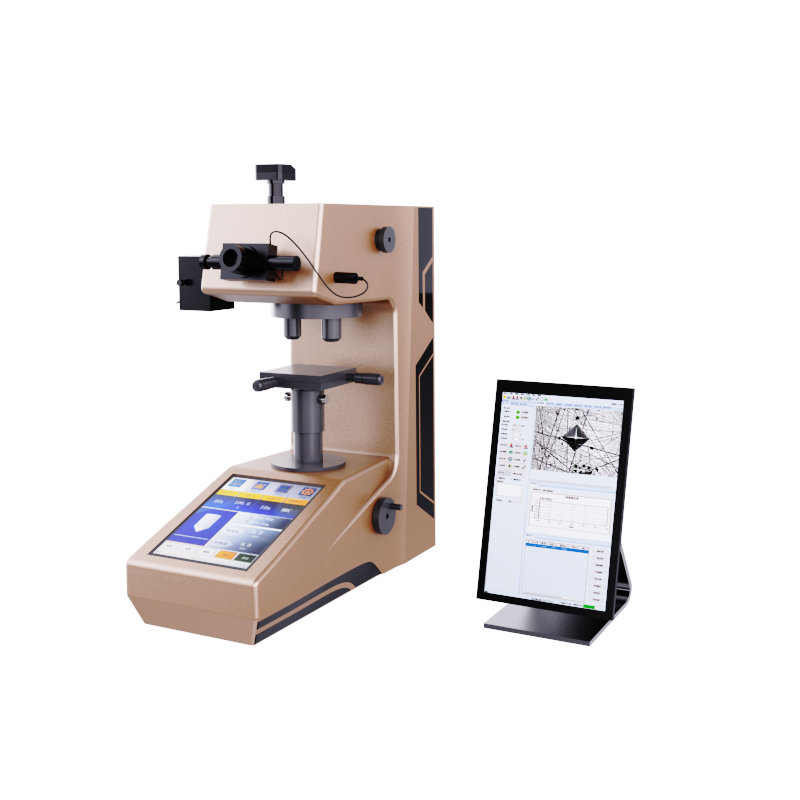

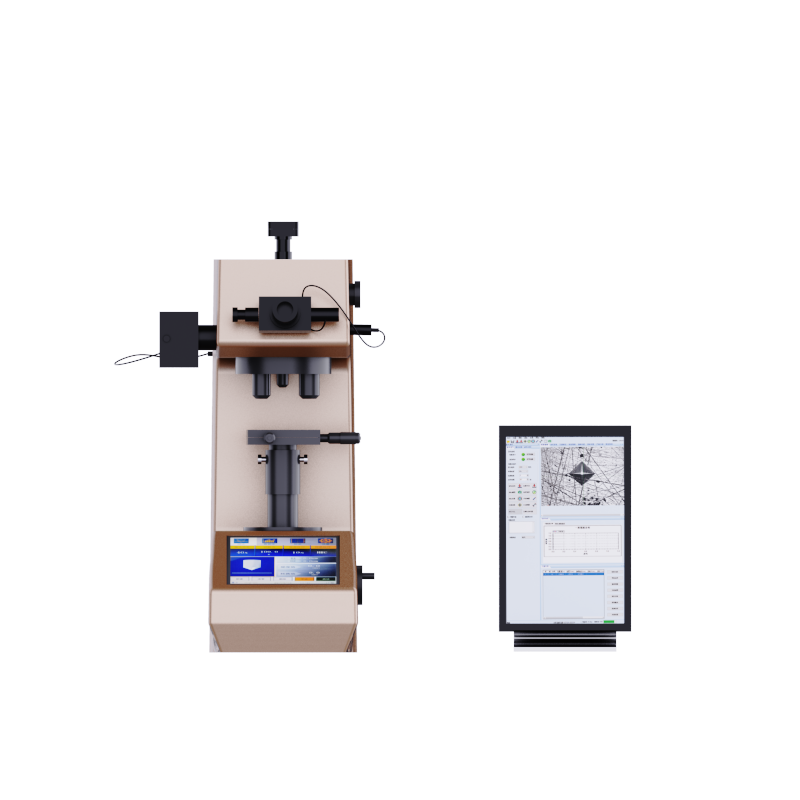

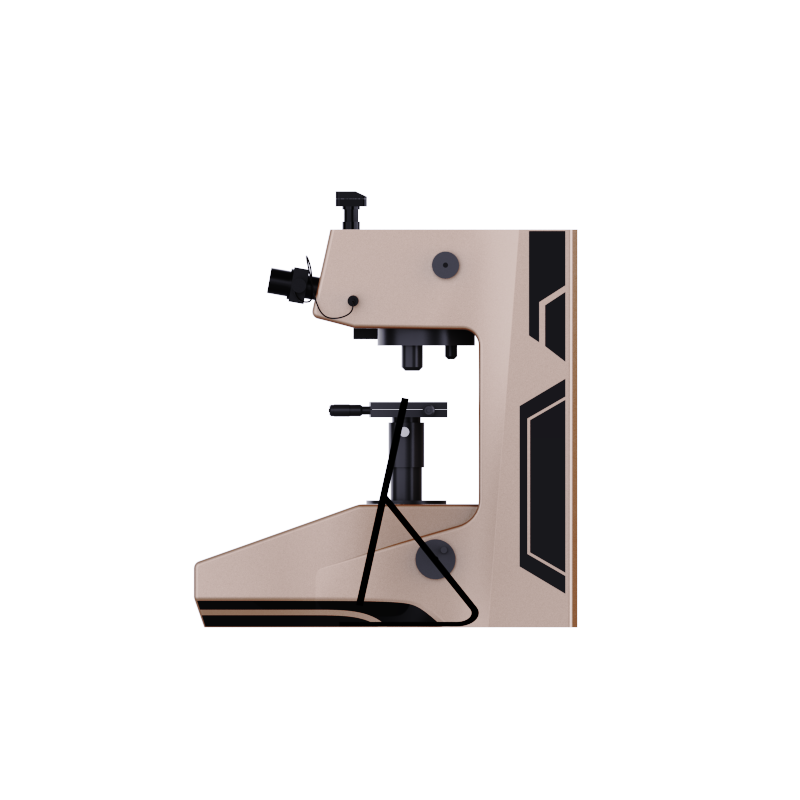

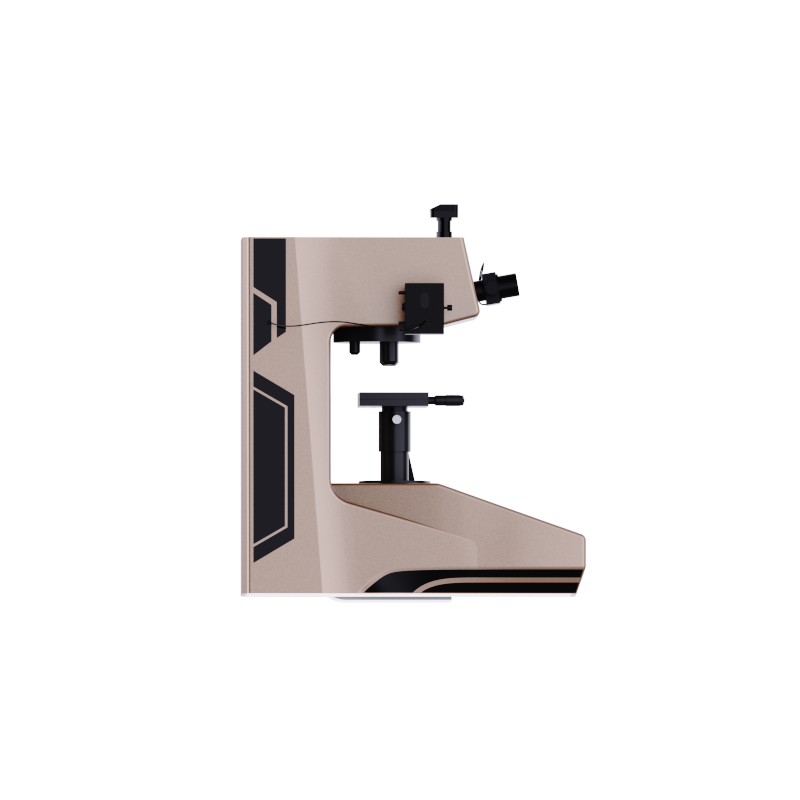

O VHVS-1000AT é um micro testador de dureza Vickers automático com tela de toque dupla. O host do testador de dureza possui uma tela de toque de 8 polegadas e um processador ARM de alta velocidade, e é equipado com um tablet de 15 polegadas. O computador controla todas as operações do testador de dureza, tornando a configuração de parâmetros e a exibição de resultados mais intuitivas, as operações mais convenientes e também evitando irritação ocular e fadiga visual causadas pela fonte de luz do microscópio, reduzindo assim os erros de medição.

Características do produto

• O corpo da máquina é fundido em ferro fundido de alta qualidade em um único processo de moldagem e tratado com tinta automotiva, resultando em uma aparência elegante e esteticamente agradável.

• O sistema de elevação de turbina sem-fim melhora significativamente a estabilidade e a precisão dos testes, eliminando a necessidade de refocalização após a conclusão do teste.

• Ele é equipado com uma função de torre automática, medição e observação de alta definição, uma combinação de objetivas duplas e uma ocular de medição de alta definição com um codificador de comprimento integrado, alcançando a medição de um toque da diagonal de indentação, reduzindo efetivamente a interferência operacional humana e os erros de leitura.

• Sistema de controle numérico conveniente, capaz de conversão automática de unidades para toda a escala de dureza.

• Permite definir os valores máximo e mínimo de dureza, emitindo um sinal sonoro quando o valor do teste ultrapassa a faixa definida.

• Possui uma função de correção do valor de dureza do software, permitindo a correção direta do valor de dureza dentro de uma determinada faixa.

• Ele apresenta uma função de banco de dados para agrupamento automático e armazenamento de dados de teste, com cada grupo capaz de armazenar 10 conjuntos de dados, totalizando mais de 2000 conjuntos de dados. Ele tem uma função de exibição de curva de valor de dureza, apresentando visualmente as alterações nos valores de dureza.

• Sistema opcional de processamento de imagem CCD disponível, bem como um indentador Rockwell opcional para medição de dureza Rockwell.

• Equipado com uma impressora sem fio Bluetooth e com capacidade de saída de dados via interfaces RS232, USB (opcional).

• Precisão compatível com os padrões GB/T4340.2, ISO6507-2 e ASTM E384.

Introdução ao CCD

• Dois tipos de calibração: calibração óptica, calibração de bloco de dureza (manual/automática). Blocos de dureza suportam médias múltiplas e qualquer número de calibrações segmentadas de bloco padrão para medição ideal.

• Além da medição automática, há três tipos de medição manual: medição de quatro lados, medição diagonal e medição de quatro pontos (a ordem de seleção dos quatro pontos pode ser arbitrária).

• Suporta três formatos de marca de recuo: "caixa retangular", "cruz vermelha" e "circular".

• Durante a medição manual, ele possui uma função de lupa para localizar facilmente a posição do vértice de indentação; funções de atalho de teclado exclusivas para mover rapidamente os vértices selecionados, tornando as operações de medição mais eficientes.

• Fornece a distância do pixel e a distância física da diagonal de indentação e calcula o valor HV/HK sob a carga atual em tempo real.

• Suporta vários dispositivos de captura de vídeo com resoluções de 1,3 milhão e 5 milhões de pixels em câmeras digitais; 5 milhões de pixels são o padrão, exibindo vídeos de recuo em um computador, onde as imagens podem ser capturadas e armazenadas.

• Ele pode exibir e atualizar o status atual do testador de dureza em tempo real: indentador/objetiva atual, tempo de espera e tamanho da carga aplicada, etc.

• É possível medir manualmente a distância entre dois pontos; vários grupos de distância também podem ser exibidos simultaneamente no vídeo ou na imagem.

• Seleciona automaticamente os melhores fatores de calibração para diferentes resoluções, diferentes objetivos e diferentes cargas.

• Todas as informações do ponto de teste podem ser identificadas separadamente ou de acordo com os requisitos do cliente. As informações de identificação do ponto de teste serão exibidas na lista de sequência de valores de teste e no diagrama de indentação, facilitando as consultas. Esse recurso é essencial para análise e processamento subsequentes.

• De acordo com GB, DIN, ISO, ASTM e outros padrões de conversão de dureza, ele pode alcançar conversão mútua entre Vickers HV, Knoop HK, Rockwell HRC, HRA, HRB, HRD, HRE, HRF, HRG, HRK, superfície Rockwell HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, Brinell HBS, Brinell HBW e outros valores de dureza.

• Ao medir a sequência de caminhos de camadas endurecidas, há vários modos de configurações de inicialização flexíveis que salvam e importam automaticamente a sequência de caminhos anterior; o caminho de medição também pode ser salvo para recarregamento a qualquer momento.

• Os resultados da sequência do caminho de medição geram automaticamente valores de profundidade da camada endurecida correspondentes e gráficos de curva de mudança de dureza.

• Vários modos de análise podem ser selecionados para dados de medição; todos os resultados podem ser incluídos em relatórios gráficos. O conteúdo e o formato do relatório podem ser definidos de forma flexível, e documentos do Word e Excel podem ser gerados automaticamente.

• É possível definir senha e autoridade de gerenciamento: operadores comuns só podem realizar medições de dureza de acordo com configurações predefinidas.

• Ferramentas integradas de conversão de valores de dureza padrão podem converter automaticamente valores de dureza medidos de acordo com tabelas e incluí-los na tabela de resultados.

• O software fornece versões em chinês e inglês.

Faixa de aplicação

1. Metais pretos, metais não ferrosos, wafers de circuitos integrados, revestimentos de superfície e metais laminados.

2. Vidro, cerâmica, ágata, pedras preciosas, plásticos finos, etc.

3. Ensaios de dureza da profundidade e gradiente das camadas cementadas e temperadas.

4. Adequado para medições precisas de microdureza Vickers de planos paralelos, peças pequenas e componentes ultrafinos.

Especificações técnicas

Configuração Padrão de Acessórios

Configuração padrão do CCD

O acima é a configuração padrão. Produtos reais estão sujeitos a objetos físicos.
