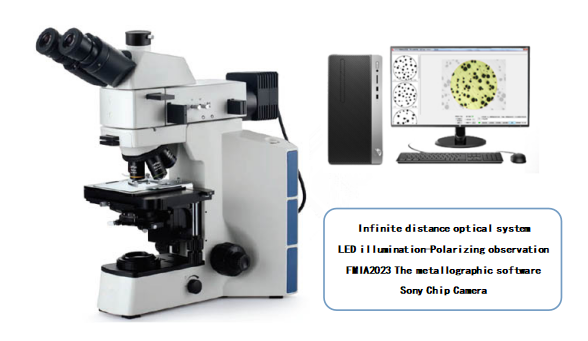

CX-40MW Computador

O microscópio de fase dourada CX-40MW computador é um microscópio de fase dourada de três olhos para frente, que possui excelente desempenho de imagem, experiência de operação confortável, para fornecer aos clientes soluções econômicas de análise metalográfica e testes industriais.

Tubo de Observação

O cilindro de observação com o melhor ângulo confortável (30°) do berço recém-nascido pode aliviar a tensão e fadiga do usuário ao trabalhar por longos períodos e garantir o melhor estado de observação. Observe a escala no cilindro para facilitar o usuário a ajustar a melhor faixa de distância interpupilar.

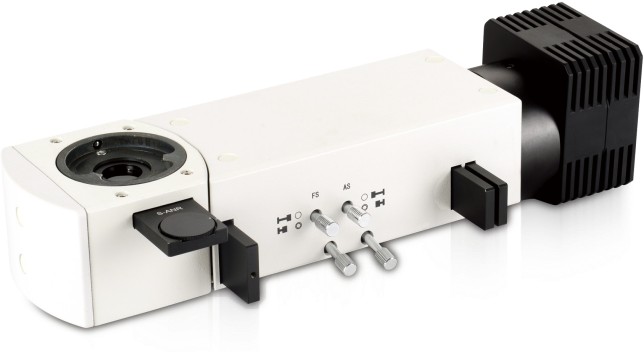

Iluminador de Feixe de Queda

Utilize o sistema de iluminação Cora com abertura de campo, abertura de abertura e iluminação oblíqua; pré-definir deslocamento, deslocamento e slot de filtro de cor.
Iluminação LED branco quente única de 5W (3000-3300K) pode minimizar a fadiga visual dos observadores em comparação com iluminação LED similar.
O campo de visão e a abertura de abertura usam o dispositivo de haste, o centro é ajustável, pode ajustar flexivelmente o tamanho da faixa de iluminação, evitando efetivamente a influência da luz dispersa na imagem.

Espelho parcial e espelho de detecção parcial podem alcançar observação polarizada simples, você também pode escolher diferentes filtros de cor de acordo com as necessidades para obter o efeito de observação ideal.

CX-40MW PC

Nota: "" é padrão; "O" é selecionado

Software FMIA2025 de Análise de Imagem Metalográfica Original

O Software FMIA2025 de Análise de Imagem Metalográfica é um sistema de software de análise de imagem metalográfica totalmente novo desenvolvido por nossa empresa. Desenvolvemos integrando primeiro as necessidades de teste metalográfico de empresas de fundição atuais, fabricantes de autopeças, empresas de tratamento térmico, indústria de aço para rolamentos, indústria de sistemas de energia, indústria de peças ferroviárias e várias empresas de teste relevantes. Em seguida, para melhorar as taxas de qualificação do produto e ajudar a melhorar as capacidades de teste de vários laboratórios, coletamos requisitos e sugestões de especialistas de várias indústrias e finalmente lançamos este sistema.

A versão FMIA2025 do Software de Análise de Imagem Metalográfica passou por uma revisão e atualização abrangentes. O sistema cobre um grande número de padrões de teste metalográficos nacionais e internacionais e integra funções de análise quantitativa e qualitativa. Adicionou novos recursos como síntese de profundidade de campo e costura de campo de imagem. Com uma interface concisa, permite a captura contínua de imagens de múltiplos campos e análise microestrutural centralizada de imagens. A operação é mais conveniente, eliminando as etapas complicadas de versões anteriores de software e tornando os testes mais rápidos e eficientes.

Criamos um conjunto totalmente novo de sistemas de ferramentas de análise metalográfica "profissional-preciso-eficiente" para simplificar a análise metalográfica.

A biblioteca de padrões nacionais do sistema de software contém centenas de categorias, basicamente cobrindo padrões metalográficos comumente usados eatendendo aos requisitos de análise e teste metalográfico da maioria das instituições. Categorias relevantes podem ser abertas de acordo com as necessidades de diferentes indústrias para satisfazer os requisitos de teste da indústria. Todos os módulos podem ser usados gratuitamente por toda a vida, e atualizações de padrão também são fornecidas gratuitamente por toda a vida.

Em vista do aumento contínuo de novos materiais e materiais de grau importado, para materiais e padrões de avaliação que ainda não foram incluídos no software, a inclusão e entrada personalizada podem ser fornecidas separadamente.

Vantagens do Produto e Introdução de Funções do Software FMIA2025 de Análise de Imagem Metalográfica：

● Captura em Lote, Aquisição e Arquivamento de Imagens de Vídeo: Oferece funções de processamento em lote de múltiplas imagens, como captura em lote, definição de nome em lote, salvamento em lote e impressão em lote de magnificação fixa. Essas funções tornam o processo de inspeção de amostras em lote mais conveniente e eficiente.

       ● Configurações da Câmera: Suporta o ajuste de funções, incluindo tempo de exposição, ganho, nitidez, saturação, valor gama, contraste, brilho, balanço de branco e balanço de preto.

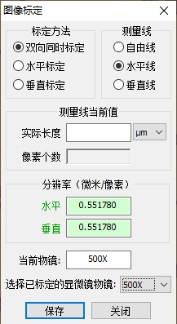

● Calibração de Imagem: A função de calibração foi totalmente atualizada, permitindo a conclusão com um clique da calibração de parâmetros para todas as objetivas. Em comparação com o método de calibração original, o novo método de calibração é mais conveniente e rápido de operar.

● Funções de Processamento de Imagem: Inclui funções como separação de cores, conversão em tons de cinza, segmentação por limiar, processamento de binarização, aprimoramento de imagem, ajuste inverso, ajuste de nitidez, remoção de arranhões e manchas e histograma de imagem.

        ● Função de Impressão de Magnificação Fixa: Suporta funções, incluindo impressão de magnificação fixa de múltiplas imagens, nomeação personalizada de imagens, configuração de parâmetros de escala, exportação para formatos PDF/Word/Excel e visualização de impressão.

● Medição e Arquivamento de Imagem: Uma variedade de ferramentas de medição estão disponíveis (incluindo distância, ângulo, ângulo entre duas linhas, retângulo, distância de ponto para linha, elipse, polígono, distância entre linhas paralelas, arco de três pontos, círculo de três pontos, etc.). Suporta desenho de setas, adição de anotações de texto, inserção de linhas auxiliares e ajuste de larguras de linha. Múltiplas unidades de comprimento são selecionáveis; a cor, tamanho e estilo da fonte para dados de medição também são personalizáveis. Os dados de medição podem ser resumidos e exportados como uma planilha Excel.

● Função de Análise Microestrutural: A biblioteca de software oferece uma ampla gama de módulos de detecção padrão, cobrindo padrões de análise microestrutural como GB/ASTM/ISO/DIN/QC/JB/DL/TB/SS. Números de padrão na biblioteca de software podem ser atualizados, e novos padrões estão disponíveis para atualização gratuita. Fornece três funções de classificação metalográfica: automática, comparativa e auxiliar. A função é fácil de usar, concisa, eficiente e garante medição precisa e confiável.

● Módulos de Função Avançada: Função EDF (Profundidade de Campo Estendida), Função de Costura de Imagem / Função de Mosaico de Imagem

● Funções de Personalização Avançada: Função de controle personalizado de palco motorizado de microscópio, função de imagem confocal, função de mapeamento óptico 3D, função de banco de dados de imagem, etc.

● Função de Análise Microestrutural AI: Módulos personalizáveis de análise microestrutural AI estão disponíveis. Utiliza inteligência artificial para completar todo o processo de análise e detecção microestrutural, permitindo identificação e análise automática de microestruturas de materiais. O processo de operação é simples, o que reduz a intensidade do trabalho do pessoal e melhora a eficiência da detecção de materiais.

● Biblioteca de Imagens de Padrão Nacional: Contém centenas de imagens de padrão nacional para aprendizado e referência dos clientes.

●Modelos de Relatório Diversificados: Gera automaticamente relatórios de análise microestrutural metalográfica com imagens e textos. Os usuários podem escolher gerar formatos de relatório com um único módulo ou múltiplos módulos. Modelos de relatório permitem modificações como adicionar logos da empresa, nomes da empresa e processos de teste. Modelos de relatório personalizados podem ser criados de acordo com necessidades específicas.

Composição do Sistema de Software de Análise Metalográfica Versão FMIA2025:

1. Programa de Software FMIA2025 (Pen Drive USB);

2.Chave de Criptografia: Tipo USB + Verificação de Código Dinâmico;

3.Materiais Escritos: Manual do Usuário (Armazenado no Pen Drive USB);

4.Escala Micrométrica: Valor de Graduação 0.01mm.

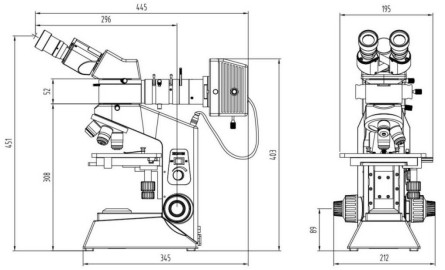

CX-40MW Desenho Dimensional do Microscópio Metalográfico Computadorizado：
