Visão geral do produto

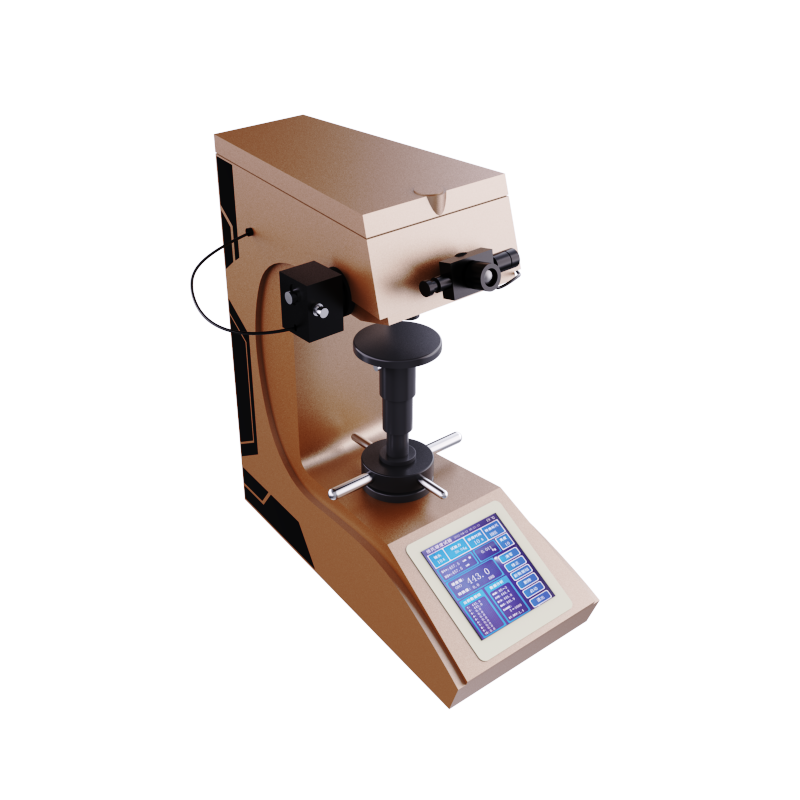

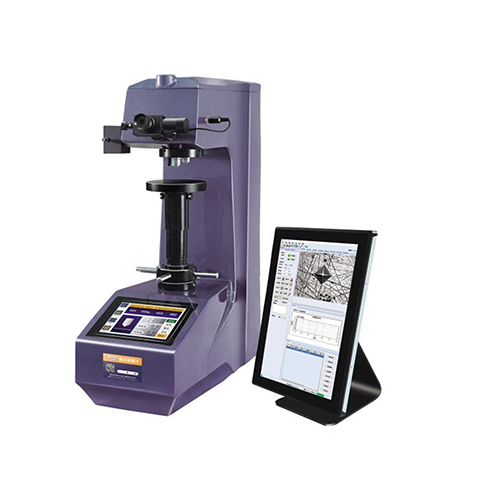

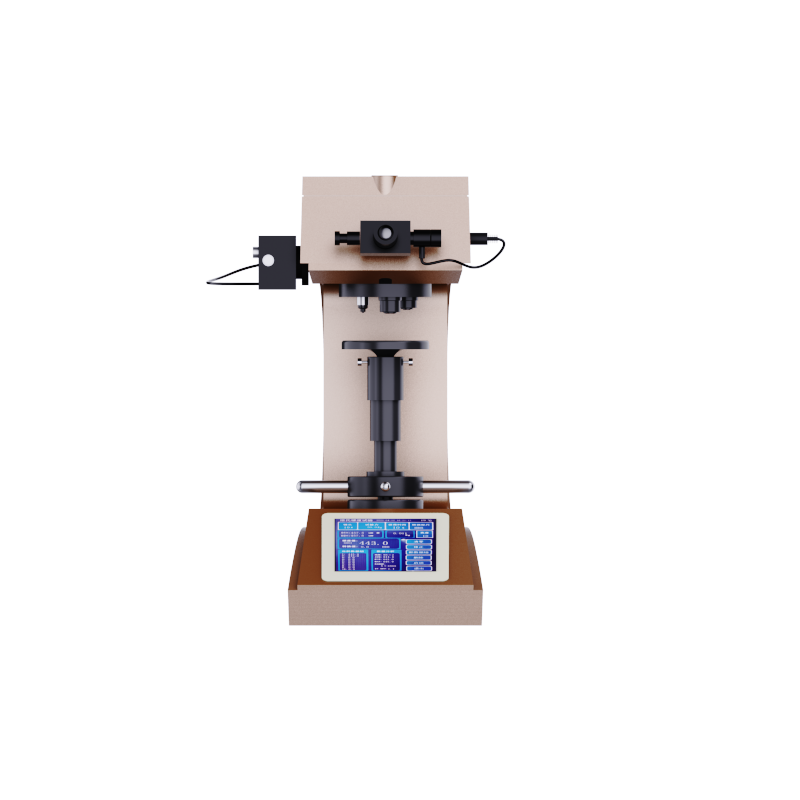

Medidor de dureza Vickers com tela sensível ao toque dupla VHVS-5/10/30/50 AET de medição automática, host do medidor de dureza usando tela sensível ao toque de 8 polegadas e processador ARM de alta velocidade, e equipado com tablet de 15 polegadas, host do medidor de dureza de controle de computador para concluir todas as operações, fazer a configuração dos parâmetros, os resultados mostram uma operação mais intuitiva e conveniente, também evita a fonte de luz do microscópio para a estimulação ocular e a fadiga visual, reduzindo o erro de medição.

Introdução ao produto

• A fuselagem utiliza moldagem primária de ferro fundido de alta qualidade, combinada com o processo de tratamento de pintura do carro, o formato é redondo e bonito;

• O sistema de elevação do sem-fim da turbina melhora a estabilidade e a precisão do teste, e não há necessidade de focar novamente após o teste;

• Equipado com função de torre automática, medição de alta definição e combinação de observação e objetiva dupla, combinado com o codificador de comprimento integrado do microscópio de alta definição, para atingir a diagonal da medição de indentação com um botão, reduz melhor a interferência da operação humana e o erro de leitura;

• Sistema de controle numérico conveniente, pode realizar automaticamente a conversão completa da unidade da régua de dureza;

• O valor máximo e mínimo do valor de dureza pode ser definido e, quando o valor do teste excede a faixa definida, um bipe soa;

• Com a função de correção do valor de dureza do software, é possível corrigir diretamente o valor de dureza dentro de um determinado intervalo;

• Com a função de banco de dados, os dados de teste podem ser salvos automaticamente em grupos, cada grupo pode salvar 10 dados, pode salvar mais de 2.000 dados;

• Com a função de exibição da curva do valor de dureza, exibição intuitiva da alteração do valor de dureza;

• Sistema opcional de processamento de imagem CCD e cabeçote de pressão NUS opcional para medição de dureza Nusi;

• Configure a impressora Bluetooth sem fio e pode emitir dados através da interface RS232 e USB (opcional);

• A precisão é consistente com GB / T4340.2, ISO6507-2 e ASTM E92.

Introdução ao CCD

• Dois tipos de calibração: calibração óptica, calibração de bloco de dureza (manual/automática). Bloco de dureza suporta média múltipla, calibração de segmento de bloco padrão múltiplo arbitrária, medição preferencial.

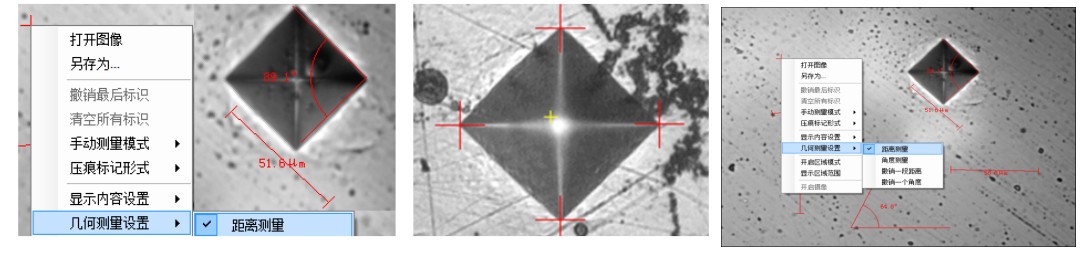

• Além da medição automática, há três medições manuais: medições de quatro lados, diagonais e quatro pontos (a ordem de seleção dos quatro vértices pode ser arbitrária).

• Três formas de marcação de recuo são suportadas: "moldura retangular", "Cruz Vermelha" e "redondo".

• Durante a medição manual, ele tem a função de lupa para encontrar a posição do pico de indentação; função de atalho de teclado exclusiva para mover rapidamente o vértice selecionado, tornando a operação de medição mais eficiente.

• Forneça a distância do pixel versus a distância física para a diagonal de indentação e calcule os valores HV/HK sob a carga atual em tempo real.

• Suporta uma variedade de equipamentos de aquisição de vídeo, resolução: 1,3 milhões, 5 milhões de câmeras digitais; padrão com 5 milhões, exibe vídeo de indentação no computador, pode capturar, armazenar imagens. Pode exibir e atualizar o status do medidor de dureza atual em tempo real: cabeça de pressão atual / objetivo, tempo de retenção, força de carga, etc.

• A distância entre dois pontos pode ser medida manualmente; múltiplas distâncias podem ser exibidas simultaneamente em um vídeo ou imagem.

• O software selecionará automaticamente o melhor coeficiente de calibração para diferentes resoluções, diferentes lentes objetivas e diferentes cargas.

• Todas as informações do ponto de teste podem ser identificadas individualmente ou de acordo com os requisitos do cliente. As informações de identificação do ponto de teste serão exibidas na tabela de sequência de valor de teste e no mapa de indentação para consulta fácil. Esta função é muito importante para a análise e processamento subsequentes.

• De acordo com os padrões de conversão de dureza GB, DIN, ISO, ASTM, etc., Vickers HV, HK, HRC, HRA, HRB, HRD, HRE, HRF, HRG, HRK, superfície Rocker: HR15N, HR30N, HR45N, HR15T, HR30T, HR45T, HBS, HBW, etc.

• Ao medir a sequência de caminhos da camada endurecida, há vários modos de inicialização flexíveis para salvar e importar automaticamente a sequência de caminhos anterior; o caminho de medição também pode ser armazenado arbitrariamente para recarregamento.

• E o valor de profundidade correspondente e a curva de mudança de dureza são gerados automaticamente.

• Dados de medição múltipla; todos os resultados podem ser incluídos no relatório gráfico. O conteúdo e o formato do relatório podem ser definidos de forma flexível para gerar automaticamente documentos do Word e Excel.

• É possível definir senha e permissão administrativa: operadores comuns só podem medir a dureza de acordo com a configuração definida.

• Cada ferramenta de conversão de valor de dureza padrão integrada pode converter automaticamente o valor de dureza medido de acordo com a tabela e incluí-lo na tabela de resultados.

• O software é fornecido com: versão em chinês ou versão em inglês.

Faixa de aplicação

1. Metal preto, metal não ferroso, folha de CI, revestimento de superfície, metal laminado;

2. Vidro, cerâmica, ágata, pedras preciosas, plástico fino, etc.;

3. Ensaio de dureza da profundidade e gradiente das camadas carbonizada e de têmpera.

4. Adequado para medição de dureza Vionchier microscópica de precisão de peças planas paralelas e pequenas e peças ultrafinas.

Especificações técnicas

Configuração Padrão de Acessórios

Layout padrão CCD

O acima é a configuração padrão. Produtos reais estão sujeitos a objetos físicos.
