Breve Descrição do Produto
1. Carregamento, retenção e descarregamento automáticos
2. Foco automático, medição automática
3. O eixo XYZ da bancada é uma operação totalmente automática
4. Com função de digitalização panorâmica
5. 17 tipos de planejamento de caminho, configuração livre
Visão geral do produto
ZHVS-1 / 5 / 10 / 30 / 50AT EOS100B2.0 sistema automático de medição de microdureza, imagem óptica integrada, deslocamento mecânico, controle eletrônico, imagem digital, análise de imagem, processamento de computador e outras tecnologias profissionais de última geração, através do host do computador para obter o controle de micro e portador automático, e a imagem digital de indentação de dureza na tela do computador, e então através de leitura automática, leitura manual, medição precisa de metal e alguns materiais não metálicos e várias camadas de filme, microdureza de revestimento, profundidade da camada de endurecimento, espessura do filme, espaçamento de dois pontos, etc. Foco automático, intercepta automaticamente o quadro de vídeo mais claro, atualizado para "imagem atual". Você também pode conduzir a varredura panorâmica de várias amostras e, em seguida, fazer 17 tipos de planejamento de caminho livre definido no panorama e, finalmente, concluir o teste contínuo. O conteúdo e o formato do relatório podem ser definidos de forma flexível para gerar automaticamente documentos do Word e Excel. Todos os resultados, imagens de indentação, lista de informações personalizadas, logotipo do usuário, podem ser definidos para o relatório gráfico. Este sistema rompe com o método tradicional de teste de dureza, realiza o teste de dureza automático, de alta precisão e alta repetitividade, e é um equipamento importante para análise de materiais.
Introdução ao equipamento
● Medidor de dureza microdimensional de torre automática com display digital, através da tela LCD exibe os resultados, e pode exibir e definir a régua de teste, força de teste, tipo de cabeça de pressão, tempo de retenção, unidade de conversão, etc.;
● Usando tela sensível ao toque de 8 polegadas e processador ARM de alta velocidade, display intuitivo, interação homem-máquina amigável, operação simples, grande armazenamento de banco de dados, correção automática de dados e fornecimento de relatório de linha de dados;
● A fuselagem utiliza moldagem primária de ferro fundido, com processo de tratamento de pintura automotiva, aparência redonda e bonita;
● O sistema de elevação de minhoca pode melhorar a estabilidade e a precisão do teste, sem a necessidade de focar novamente após o teste;
● Equipado com função de torre automática, medição HD e combinação de observação e objetiva dupla, combinados com o microscópio HD com codificador de comprimento integrado, para atingir a diagonal de impressão de uma medição de chave, reduzindo melhor a interferência da operação humana e o erro de leitura;
● Sistema CNC conveniente, pode conduzir automaticamente a conversão total da unidade da régua de dureza;
● O valor máximo e mínimo do valor de dureza pode ser definido e, quando o valor do teste exceder a faixa definida, o bipe será emitido;
● Com a função de correção do valor de dureza do software, você pode corrigir diretamente o valor de dureza dentro de um determinado intervalo;
● Com a função de banco de dados, os dados de teste são agrupados automaticamente para preservação, cada grupo pode salvar 10 dados, pode salvar mais de 2.000 dados;

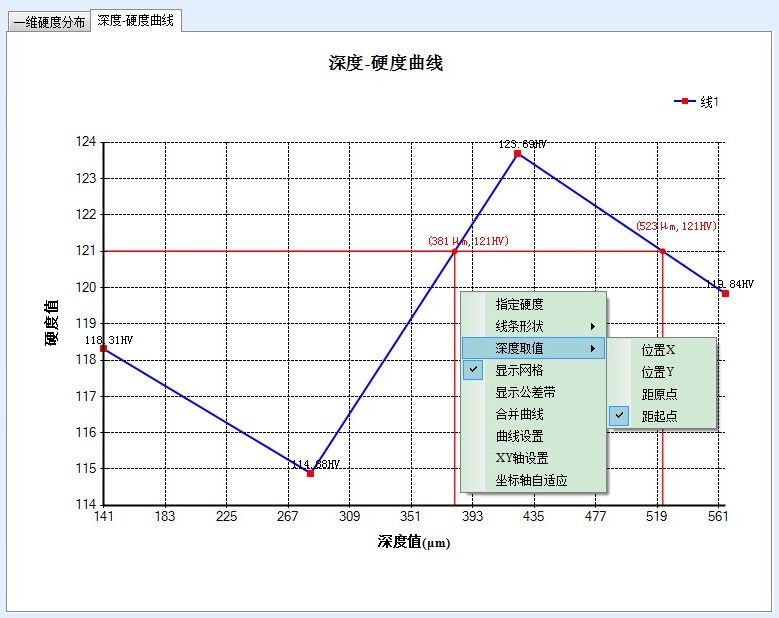

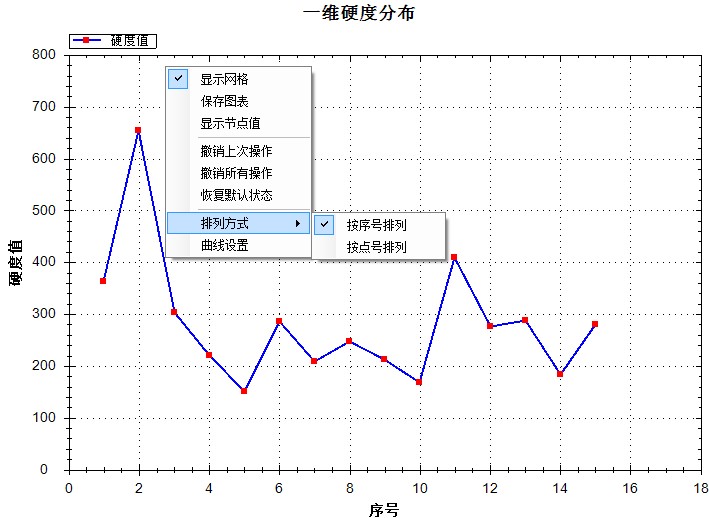

● Com a função de exibição da curva do valor de dureza, exibição intuitiva da alteração do valor de dureza;
● Sistema de processamento de imagem CCD e cabeçote de pressão Nusi opcional para medição de dureza Nusi;
● Configure com impressora Bluetooth sem fio e pode emitir dados através de interface RS232 e USB;
● A precisão é consistente com GB / T4340.2, ISO 6507-2 e ASTM E384.
Especificações técnicas
| Governante Vicket | 1 kg | HV0.01、HV0.025、HV0.05、HV0.1、HV0.2、HV0.3、 HV0.5、 HV1kgf |
| 5 kg | HV0.3、HV0.5、HV1.0、HV2.0、HV3.0、HV5.0kgf |
| 10 kg | HV0.3、HV0.5、HV1.0、HV3.0、HV5.0、HV10kgf |
| 30 kg | HV0,3、HV0,5、HV1,0、HV5,0、HV10,0、HV30,0kgf |
| 50 kg | HV1.0, HV5.0, HV10.0, HV20.0, HV30.0, HV50.0kgf |
| Força de teste | 1 kg | 10, 25, 50, 100, 200, 300, 500, 1000gf |
| 5 kg | 0,3、0,5、1,0、2,0、3,0、5,0 kgf |
| 10 kg | 0,3, 0,5, 1,0, 3,0, 5,0, 10 kgf |
| 30 kg | 0,3, 0,5, 1,0, 5,0, 10,0, 30,0 kgf |
| 50 kg | 1,0, 5,0, 10,0, 20,0, 30,0, 50,0 kgf |
| Observações | 1/5/10/30/50 kgOs usuários podem escolher a configuração apropriada de acordo com seus próprios requisitos funcionais. |
● Seleção da força de teste: a seleção da força de teste é realizada girando a força de teste e alterando o volante, e a força de teste atual é exibida na tela
● Controle de carga: automático (carga/retenção/descarga)
● Tempo de espera de 1 a 99 segundos (1 segundo como incremento)
● Modo de teste: HV / HK
● Valor de dureza: faixa de dureza 5-5000 HV, através dos dados medidos no micrômetro, os dados no medidor de dureza para obter o valor de dureza correspondente. Mostra um erro de valor de 3-5% HV.
● Altura máxima da amostra: 180 mm, distância do centro de indentação à parede da máquina: 130 mm
● Sistema de medição óptica
| 1 kg | 1 kg | 1 kg | 1 kg | 1 kg |
| Objetivo | 10×（observação），40×（medição） | 10×（observação），20×（medição） |
| Ampliação total | 100×（observação），400×（medição） | 100×（observação），200×（medição） |
| Faixa de medição | 200μm |
| Valor da Divisão | 0,025 μm | 0,1 μm |
● Estágio de carregamento automático de objetos XY
Tamanho da bancada: 130X120 mm
Curso máximo: 45X45 mm
Distância mínima do passo: menos de 1 mícron (0,001 MM) (ou 2 mícrons, opcional)
Localização repetida: menos de 3 mícrons
Velocidade de movimento: ajustável;
Modo de controle: controle manual, controle elétrico, controle de computador;
● Fonte de luz: 12V / 20W
● Brilho da fonte de luz: escurecimento PWM
● Modo de economia de energia: entra automaticamente no modo de espera após 10 minutos
● Fonte de alimentação: 220 V, 50 Hz
● Consumo total de energia da máquina: 100W
● Tamanho total: 500×330×560mm
● Peso: 36 kg
Visão geral da função

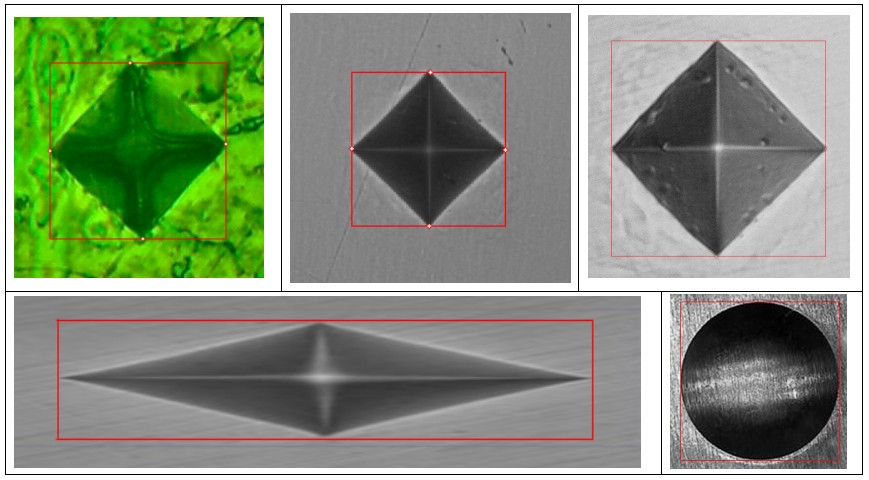

| 1. | A capacidade de reconhecimento automático de imagens de indentação de diamante está muito à frente dos produtos de software de medição de dureza convencionais existentes. |
| 2. | Cada área funcional da interface principal pode ser arrastada arbitrariamente para formar um estilo de layout personalizado. |
| 3. | A clareza do processo de foco é quantificada automaticamente, e o quadro de vídeo mais brilhante é interceptado automaticamente e atualizado para a "imagem atual". |
| 4. | Compatível com a medição da dureza (HK), identifica automaticamente a indentação. |
| 5. | Além da medição automática, há também três medições manuais: medição de quatro pontos, medição diagonal e medição de quatro lados. |
| 6. | Dois métodos de calibração: calibração de bloco de dureza, calibração óptica. |
| 7. | A calibração de bloco de dureza padrão suporta múltiplas médias de calibração. |
| 8. | O software seleciona automaticamente o melhor coeficiente de calibração para diferentes resoluções, diferentes lentes objetivas e diferentes cargas. |
| 9. | Durante a medição de dureza, o melhor coeficiente de calibração é selecionado automaticamente de acordo com os diferentes valores de dureza. |
| 10. | Ao medir manualmente, ele possui uma função de lupa para encontrar facilmente a posição do pico de indentação. |
| 11. | Fornece a função de calibração de deslocamento da cabeça de pressão/lente, elimina o desvio mecânico entre a cabeça de pressão e a lente e corrige o erro geral do sistema, melhorando assim a precisão dos resultados de detecção de dureza. |
| 12. | Suporta uma variedade de equipamentos de aquisição de vídeo, resolução: 1,3 milhões, 2 milhões, 3 milhões, 5 milhões de câmeras digitais; exibe vídeo de recuo no computador, pode capturar e armazenar imagens. |
| 13. | Ao medir a sequência de caminhos da camada endurecida, há vários modos de inicialização flexíveis para salvar e importar automaticamente a sequência de caminhos anterior; o caminho de medição também pode ser armazenado arbitrariamente para recarregamento. |
| 14. | Os resultados da medição são organizados de acordo com a sequência do caminho, e o valor de profundidade correspondente e a curva de mudança de dureza da camada de endurecimento são gerados. |
| 15. | Fornece função de medição de distância e ângulo e pode exibir vários grupos de distâncias e ângulos no vídeo ou imagem. |
| 16. | Ferramentas de conversão de valores de dureza padrão integradas, de acordo com GB, DIN, ISO, ASTM e outros padrões, podem ser realizadas: Vickers HV, HK;: HRC, HRA, HRB, HRD, etc., superfície: HR15N, HR30N, HR15T, etc.;:: HBS, HBW, qualquer unidade de conversão pode ser selecionada para ser incluída na tabela de resultados. |
| 17. | O conteúdo e o formato do relatório podem ser definidos de forma flexível para gerar automaticamente documentos do Word e Excel. Todos os resultados, imagens de recuo, lista de informações personalizadas, logotipo do usuário, podem ser definidos para o relatório gráfico. |
| 18. | É possível definir senha e permissão administrativa: operadores comuns só podem medir a dureza de acordo com a configuração definida. |
| 19. | O software pode salvar automaticamente as configurações habituais do usuário, mantendo o último estado de desligamento na próxima inicialização. |
| 20. | Software fornecido: chinês, inglês, alemão, espanhol, russo (opcional). |
| 21. | Função de controle automático da torre do medidor de dureza. |
| 22. | Função de planejamento de caminho, 17 tipos de configuração livre de planejamento de caminho. |
| 23. | Modo de área e função de teste contínuo. Para múltiplas indentações no mesmo campo de visão, o modo de região pode ser selecionado, considerando apenas a indentação da área dentro do intervalo definido em cada medição. O modo de área aberto durante o teste contínuo pode evitar a interrupção do teste causada por múltiplas indentações no mesmo campo de visão. |
| 24. | Função de correção de superfície, em conformidade com a Tabela 1 e Tabela 2 do padrão ASTME384, e fornece os requisitos de correção de teste de peças curvas, como esferas e hastes. |
| 25. | Identificação e medição automática NS, pode inserir correção de ângulo de cabeça, ASTM E384-11, Sec. 10.7. 2.1. |
| 26. | As medições Vickers e Nous introduziram a função de alarme de eficácia para indentações de formas suspeitas que não atendem ao padrão ASTM E384. |
| 27. | A função de varredura panorâmica de múltiplas amostras pode conduzir uma varredura panorâmica de múltiplas amostras e, então, planejar o caminho no panorama e, finalmente, concluir o teste contínuo. |
| 28. | Função de configuração livre da área de digitalização. Para amostras irregulares, a área de digitalização pode ser definida de acordo com o formato para estreitar a área de digitalização e melhorar a eficiência do trabalho. |
| 29. | A função de teste da camada de endurecimento CHD pode definir a condição de parada de acordo com a necessidade e interromper o processo de teste com antecedência quando as condições de teste forem atendidas. O propósito original desta função é economizar tempo após o teste CHD atingir o limite da camada de endurecimento. |
| 30. | A avaliação de ror e repetição foi usada para garantir a calibração. |
| 31. | Função de brilho automático, pode ajustar automaticamente a superfície da amostra para o melhor estado, o brilho apropriado pode distinguir melhor a indentação do ambiente, ajudando a identificar o pico de indentação com mais precisão. |
| 32. | Função de foco automático, foco remoto; foco de alta velocidade (3~5s); intercepta automaticamente o quadro de vídeo mais brilhante, atualiza para "Imagem atual". |
| 33. | O intervalo mínimo gera pontos de teste para obter uma distribuição de dureza da amostra mais detalhada e precisa. |
| 34. | O modelo de dente pré-sensor integrado pode economizar muito o tempo de configuração de pontos de teste complexos e demorados, especialmente como a configuração de pontos de medição de flanqueamento dentados. Todas as predefinições padrão, como HK30 e HK0.5, podem ser implementadas em um dispositivo. Os relatórios correspondentes também são armazenados. |
| 35. | Tenacidade à fratura. O sistema permite que o usuário continue medindo o tamanho da trinca (através do lado mais extremo esquerdo e direito da trinca) para calcular a tenacidade à fratura. O sistema mostra mais 3 colunas na tabela de resultados de medição de dureza: C1, C2 e Kic. C1 é a distância da extremidade mais à esquerda até a extremidade mais à direita da trinca (unidade mm), C2 é a distância de cima para baixo, o comprimento total da trinca L = C1 + C2-D1-D2 (D1 e D2 são o comprimento diagonal de indentação medido), a tenacidade à fratura é calculada de acordo com Kic = 0,0028 * sqrt (Hv * F / L), Hv é a indentação de dureza medida, F é a unidade de força de teste N, unidade L m, unidade Kic MPam ^ 1 / 2. Diferentes métodos de cálculo são fornecidos posteriormente. Assim como a indentação, o tamanho da trinca será marcado por um retângulo, o usuário pode arrastar o retângulo para modificar e atualizar automaticamente as estatísticas do resultado do cálculo. Na coluna de estatísticas, a seleção de tenacidade à fratura é exibida. Se marcada, o resultado estatístico é a tenacidade à fratura Kic, e se não for selecionada, Hv. O Reporting (WORD e EXCEL) adiciona automaticamente três colunas: C1, C2 e Kic. Nota: Ao usar tenacidade à fratura, a dureza Nusi acima deve ser desmarcada. |
Função de planejamento de caminho
Como uma extensão da função de medição, na página "caminho de medição", são fornecidas 8 maneiras de concluir o planejamento preciso do caminho a ser medido.
| Planejamento de Caminho | Função básica |
| Seleção Livre | Selecione qualquer posição da imagem para se tornar o caminho a ser medido. |
| Qualquer direção | Seleção de ponto significa ponto inicial, um segmento de linha reta em qualquer direção. |
| Borda Normal | O segmento normal é gerado automaticamente próximo à borda de seleção do ponto. |
| Normal de dois pontos | Selecione as duas extremidades da aresta para gerar o segmento normal central. |
| Bissetriz angular | O ângulo de três pontos é construído para gerar o segmento bissetriz do ângulo. |
| Caminho do arco | Dois pontos para determinar o centro/raio, ao longo do tempo para gerar o caminho. |
| Contorno de Borda | Selecione próximo à borda e gere automaticamente o caminho ao longo da borda. |
| Borda isométrica | Ao longo da borda, selecione a distância do ponto para gerar segmentos de linha isométrica. |
| Forma de onda dente de serra | O período, a altura do dente e a simetria do dente podem ser quantificados. |
| Centro de dois pontos | Seleção de pontos significa dois pontos, determine o centro de dois pontos |
| Planejamento de Caminho | ADIDAS |
| Linha | Seleção de ponto significa ponto inicial, o segmento de reta de qualquer direção, a distância variável do meio |
| Mais linhas | Ponto de caminho multilinha |
| Dente de serra | A multilinha serrilhada |
| Interpolação | Um ponto de caminho de número/distância fixo é inserido entre dois pontos |
| Matriz | O ponto do caminho da matriz retangular |
| Roda | Ponto de trajetória da roda |
| Laço | Ponto de caminho do anel |
Varredura panorâmica
Selecione a função "Definir intervalo de varredura" em "Varredura panorâmica" e selecione como definir o intervalo de varredura (especificar coordenadas, vértices retangulares, vértices multilaterais) e o modo de movimento (precisão primeiro, velocidade primeiro) na interface "Definir intervalo de varredura panorâmica", conforme mostrado na figura a seguir. Configuração de vértice do intervalo de varredura Ao selecionar vértices retangulares e vértices multilaterais, vá primeiro para a janela de vídeo atual para selecionar os vértices seguindo os prompts e, em seguida, clique no botão "OK" para definir o intervalo de varredura. Se o intervalo não estiver definido na janela de vídeo atual, a janela "Definir intervalo de varredura panorâmica" será fechada e o usuário deverá definir o intervalo de varredura primeiro.
O menu de clique direito da interface do software fornece as funções para mover para o ponto, exibir o caminho, excluir o ponto do caminho selecionado, importar a imagem atual, salvar a imagem e assim por diante.
Para a moeda de um yuan na plataforma automática XY, defina o intervalo de digitalização de 2015 mm para digitalização panorâmica. O sistema HDS controla o motor para mover e capturar a resolução de 640512 e, finalmente, conecta mais de 2500 imagens na imagem de efeito mostrada na página a seguir.
Defina a área de digitalização gratuitamente
A função de área de escaneamento é definida livremente. Para amostras irregulares, a área de escaneamento pode ser definida de acordo com o formato de teste da amostra para estreitar o intervalo de escaneamento, de modo a economizar tempo de escaneamento e melhorar a eficiência do trabalho.
Varredura panorâmica multiamostra
Controle do eixo Z
Com o acionamento e controlador do eixo Z:
(1) Foco manual: controle manualmente o levantamento da mesa transportadora, ajuste a altura para encontrar a figura mais nítida.
(2) Foco remoto: ajuste automaticamente o suporte de longe da lente para perto do plano claro.
(3) Foco automático: com base no foco remoto, uma operação de foco mais elaborada é concluída automaticamente para criar a imagem mais nítida.
