FXD-30MWComputer-typeGoldPhaseMicroscope

O microscópio de fase de ouro tipo computador FXD-30MW é um microscópio de fase de ouro invertido triocular, que oferece qualidade de imagem superior e estrutura mecânica sólida e confiável. A máquina é fácil de operar, com acessórios completos, amplamente utilizada em análises metalográficas de ensino e pesquisa e testes de materiais em laboratórios industriais.

ObservingSystem

Três olhos articulados, visão ajustável, inclinação de 45°, pode fotografar, coletar e salvar a imagem observada, configurar computador e software profissional de análise metalográfica para realizar análise de imagem.

O mecanismo de foco

Adota uma plataforma grande de 180×155mm, posicionada no lado direito e em conformidade com os hábitos operacionais da população em geral. Durante a operação, facilita a alternância entre o ajuste do mecanismo de foco e o movimento da plataforma para os usuários, proporcionando um ambiente de trabalho mais eficiente.

Sistema de Iluminação

Mecanismo de ajuste de foco coaxial grosso fino de baixa mão, com dispositivo de ajuste elástico e dispositivo de limite rápido de foco aleatório, curso por volta de ajuste grosso: 38mm, precisão de ajuste fino: 0.002mm

Objective table

Régua móvel de ajuste de mão baixa coaxial e placa de extensão da plataforma de carga podem ser instaladas para expandir o espaço de aplicação e atender ao uso de clientes com diferentes requisitos.

FXD-30MW Tabela de Configuração do Microscópio de Fase Computadorizado

         Nota: "" é padrão; "O" é selecionado

Software FMIA2025 de Análise de Imagem Metalográfica Original

O Software FMIA2025 de Análise de Imagem Metalográfica é um sistema de software de análise de imagem metalográfica totalmente novo desenvolvido por nossa empresa. Desenvolvemos integrando primeiro as necessidades de teste metalográfico de empresas de fundição, fabricantes de peças automotivas, empresas de tratamento térmico, indústria de aço para rolamentos, indústria de sistemas de energia, indústria de peças ferroviárias e várias empresas de teste relevantes. Depois, para melhorar as taxas de qualificação do produto e ajudar a melhorar as capacidades de teste de vários laboratórios, coletamos requisitos e sugestões de especialistas de várias indústrias e finalmente lançamos este sistema.

A versão FMIA2025 do Software de Análise de Imagem Metalográfica passou por uma revisão e atualização abrangentes. O sistema cobre um grande número de padrões de teste metalográficos nacionais e internacionais e integra funções de análise quantitativa e qualitativa. Adicionou novos recursos como síntese de profundidade de campo e costura de campo de imagem. Com uma interface concisa, permite a captura contínua de imagens de múltiplos campos e análise microestrutural centralizada de imagens. A operação é mais conveniente, eliminando as etapas complicadas das versões anteriores do software e tornando os testes mais rápidos e eficientes.

Criamos um conjunto totalmente novo de sistemas de ferramentas de análise metalográfica "profissional-preciso-eficiente" para simplificar a análise metalográfica.

A biblioteca de padrões nacionais do sistema de software contém centenas de categorias, basicamente cobrindo os padrões metalográficos comumente usados e atendendo aos requisitos de análise e teste metalográfico da maioria das instituições. Categorias relevantes podem ser abertas de acordo com as necessidades de diferentes indústrias para atender aos requisitos de teste da indústria. Todos os módulos podem ser usados gratuitamente por toda a vida, e atualizações de padrões também são fornecidas gratuitamente por toda a vida.

Em vista do aumento contínuo de novos materiais e materiais de grau importado, para materiais e padrões de avaliação que ainda não foram incluídos no software, a inclusão e entrada personalizada podem ser fornecidas separadamente.

Vantagens do Produto e Introdução de Funções do Software FMIA2025 de Análise de Imagem Metalográfica：

● Captura em Lote, Aquisição e Arquivamento de Imagens de Vídeo: Oferece funções de processamento em lote de múltiplas imagens, como captura em lote, definição de nome em lote, salvamento em lote e impressão em lote com aumento fixo. Essas funções tornam o processo de inspeção de amostras em lote mais conveniente e eficiente.

       ● Configurações da Câmera: Suporta o ajuste de funções, incluindo tempo de exposição, ganho, nitidez, saturação, valor gama, contraste, brilho, balanço de branco e balanço de preto.

● Calibração de Imagem: A função de calibração foi totalmente atualizada, permitindo a conclusão com um clique da calibração de parâmetros para todas as objetivas. Comparado com o método de calibração original, o novo método de calibração é mais conveniente e rápido de operar.

● Funções de Processamento de Imagem: Inclui funções como separação de cores, conversão para tons de cinza, segmentação por limiar, processamento binário, aprimoramento de imagem, ajuste inverso, ajuste de nitidez, remoção de arranhões e manchas e histograma de imagem.

● Função de Impressão com Aumento Fixo: Suporta funções, incluindo impressão com aumento fixo de múltiplas imagens, nomeação personalizada de imagens, configuração de parâmetros de escala, exportação para formatos PDF/Word/Excel e visualização de impressão.

● Medição e Arquivamento de Imagem: Diversas ferramentas de medição estão disponíveis (incluindo distância, ângulo, ângulo entre duas linhas, retângulo, distância de ponto a linha, elipse, polígono, distância entre linhas paralelas, arco de três pontos, círculo de três pontos, etc.). Suporta desenho de setas, adição de anotações de texto, inserção de linhas auxiliares e ajuste de largura de linha. Múltiplas unidades de comprimento são selecionáveis; a cor, tamanho e estilo da fonte para os dados de medição também são personalizáveis. Os dados de medição podem ser resumidos e exportados como uma planilha Excel.

● Função de Análise Microestrutural: A biblioteca de software oferece uma ampla variedade de módulos de detecção padrão, cobrindo padrões de análise microestrutural como GB/ASTM/ISO/DIN/QC/JB/DL/TB/SS. Números de padrão na biblioteca de software podem ser atualizados, e novos padrões estão disponíveis para atualização gratuita. Fornece três funções de classificação metalográfica: automática, comparativa e auxiliar. A função é fácil de usar, concisa, eficiente e garante medição precisa e confiável.

● Módulos de Função Avançada: Função EDF (Profundidade de Campo Estendida), Função de Costura de Imagem / Função de Mosaico de Imagem

● Funções de Personalização Avançada: Função de controle personalizado de plataforma motorizada de microscópio, função de imagem confocal, função de mapeamento óptico 3D, função de banco de dados de imagem, etc.

● Função de Análise Microestrutural por IA: Módulos personalizáveis de análise microestrutural por IA estão disponíveis. Utiliza inteligência artificial para completar o processo inteiro de análise e detecção microestrutural, permitindo identificação e análise automática de microestruturas de materiais. O processo de operação é simples, o que reduz a intensidade do trabalho do pessoal e melhora a eficiência da detecção de materiais.

● Biblioteca de Imagens de Padrões Nacionais: Contém centenas de imagens de padrões nacionais para aprendizado e referência dos clientes.

●Modelos de Relatório Diversificados: Gera automaticamente relatórios de análise microestrutural metalográfica com imagens e textos. Os usuários podem escolher gerar formatos de relatório com um único módulo ou múltiplos módulos. Modelos de relatório permitem modificações, como adicionar logotipos da empresa, nomes da empresa e processos de teste. Modelos de relatório personalizados podem ser criados de acordo com necessidades específicas.

Composição do Sistema de Software de Análise Metalográfica Versão FMIA2025:

1. Programa de Software FMIA2025 (Pen Drive USB);

2.Chave de Criptografia: Tipo USB + Verificação de Código Dinâmico;

3.Materiais Escritos: Manual do Usuário (Armazenado no Pen Drive USB);

4.Escala Micrométrica: Valor de Graduação 0.01mm.

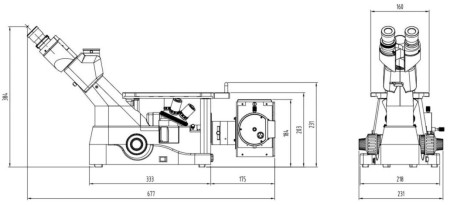

Tamanho do Microscópio de Fase FXD-30MW：
