Visão Geral do Microscópio Metalúrgico de Pesquisa Computadorizado FX-41MW

         O Microscópio Metalúrgico de Pesquisa Computadorizado FX-41MW é um microscópio metalúrgico invertido trinocular equipado com objetivas semi-apocromáticas de alta resolução aprimoradas. Ele adota um sistema óptico infinito recém-projetado e é um microscópio invertido amplamente aplicável a várias inspeções, como pesquisa em fundição, smelting e tratamento térmico, inspeção de matérias-primas e análise de processamento de materiais. Este microscópio cobre totalmente vários métodos de observação, incluindo campo claro, campo escuro, polarização simples e interferência diferencial (opcional), atendendo a diversas necessidades de pesquisa.

Modo de Operação Confortável e Simples

        Para atender às necessidades dos usuários para observação de longo prazo, o FX-41MW adota um modo de operação de baixa posição manual e está equipado com um tubo de visualização binocular giratório 360°, totalmente conforme ao modo ergonômico de observação.

Design Estável e Atento

O corpo do FX-41MW é feito de fundição de metal completo, com sua superfície tratada por tecnologia anti-corrosiva e resistente ao desgaste, garantindo qualidade, robustez e estabilidade. Ele aproveita totalmente o espaço interno do corpo para colocar ferramentas de desmontagem do instrumento, que são universalmente aplicáveis para desmontar as principais partes do instrumento, caracterizando-se por praticidade e armazenamento conveniente.

Função de Exibição de Ampliação Frontal

A função de exibição de ampliação frontal da objetiva utiliza um sensor de ampliação embutido para mostrar a ampliação atual diretamente na frente do instrumento, facilitando muito o trabalho de pesquisa.

Microscópio Metalúrgico de Pesquisa

Novo Sistema ECO Inteligente

       Um sistema de sensor ECO infravermelho baseado nos conceitos de proteção ambiental e custo-benefício foi adicionado. Quando o microscópio não é utilizado por um longo período, o sistema desligará automaticamente a energia ou reiniciará para economizar consumo de energia.

Tabela de Especificações do Microscópio Metalúrgico de Pesquisa Computadorizado FX-41MW

Nota: "." é padrão; "O" é opcional

Software Genuíno de Análise de Imagem Metalográfica FMIA2025

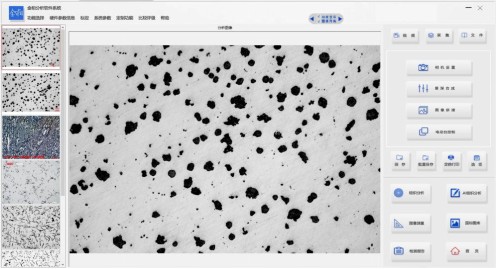

O Software de Análise de Imagem Metalográfica FMIA2025 é um sistema de software de análise de imagem metalográfica totalmente novo desenvolvido por nossa empresa. Desenvolvemos primeiro integrando as necessidades de teste metalográfico de empresas de fundição atuais, fabricantes de peças automotivas, empresas de tratamento térmico, indústria de aço para rolamentos, indústria de sistemas de energia, indústria de peças ferroviárias e várias empresas de teste relevantes. Em seguida, para melhorar as taxas de aprovação de produtos e ajudar a melhorar as capacidades de teste de vários laboratórios, coletamos requisitos e sugestões de especialistas de várias indústrias e, finalmente, lançamos este sistema.

A versão FMIA2025 do Software de Análise de Imagem Metalográfica passou por uma revisão e atualização abrangentes. O sistema cobre um grande número de padrões de teste metalográficos nacionais e internacionais e integra funções de análise quantitativa e qualitativa. Ele adicionou novos recursos, como síntese de profundidade de campo e costura de campo de imagem. Com uma interface concisa, permite a captura contínua de imagens de múltiplos campos e análise microestrutural centralizada de imagens. A operação é mais conveniente, eliminando as etapas complicadas das versões anteriores de software e tornando os testes mais rápidos e eficientes.

Criamos um conjunto totalmente novo de sistemas de ferramentas de análise metalográfica "profissional-preciso-eficiente" para simplificar a análise metalográfica.

A biblioteca de padrões nacionais do sistema de software contém centenas de categorias, basicamente cobrindo padrões metalográficos comumente usados e atendendo aos requisitos de análise e teste metalográfico da maioria das instituições. Categorias relevantes podem ser abertas de acordo com as necessidades de diferentes indústrias para satisfazer os requisitos de teste da indústria. Todos os módulos podem ser usados gratuitamente por toda a vida, e atualizações de padrões também são fornecidas gratuitamente por toda a vida.

Em vista do aumento contínuo de novos materiais e materiais de grau importado, para materiais e padrões de avaliação que ainda não foram incluídos no software, a inclusão e entrada personalizada podem ser fornecidas separadamente.

Microscópio Metalúrgico de Pesquisa

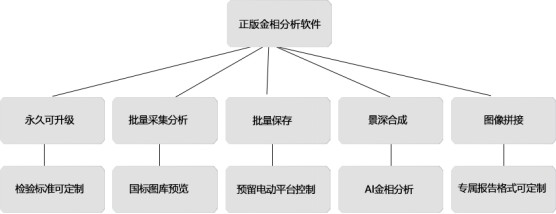

Vantagens do Produto e Introdução às Funções do Software de Análise de Imagem Metalográfica FMIA2025：

● Captura, Aquisição e Arquivamento em Lote de Imagens de Vídeo: Oferece funções de processamento em lote de múltiplas imagens, como captura em lote, definição de nome em lote, salvamento em lote e impressão em lote com ampliação fixa. Essas funções tornam o processo de inspeção de amostras em lote mais conveniente e eficiente.

       ● Configurações da Câmera: Suporta o ajuste de funções, incluindo tempo de exposição, ganho, nitidez, saturação, valor gama, contraste, brilho, balanço de branco e balanço de preto.

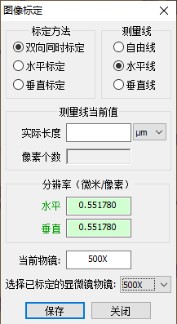

● Calibração de Imagem: A função de calibração foi totalmente atualizada, permitindo a conclusão com um clique da calibração de parâmetros para todas as objetivas. Comparado com o método de calibração original, o novo método de calibração é mais conveniente e rápido de operar.

● Funções de Processamento de Imagem: Inclui funções como separação de cores, conversão em tons de cinza, segmentação por limiar, processamento binário, aprimoramento de imagem, ajuste inverso, ajuste de nitidez, remoção de arranhões e manchas e histograma de imagem.

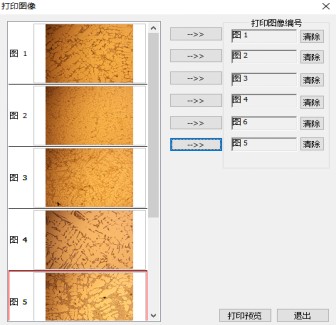

       ● Função de Impressão com Ampliação Fixa: Suporta funções, incluindo impressão com ampliação fixa de múltiplas imagens, nomeação personalizada de imagens, definição de parâmetros de escala, exportação para formatos PDF/Word/Excel e visualização de impressão.

● Medição e Arquivamento de Imagem: Uma variedade de ferramentas de medição está disponível (incluindo distância, ângulo, ângulo entre duas linhas, retângulo, distância de ponto a linha, elipse, polígono, distância entre linhas paralelas, arco de três pontos, círculo de três pontos, etc.). Suporta desenho de setas, adição de anotações de texto, inserção de linhas auxiliares e ajuste da largura da linha. Múltiplas unidades de comprimento são selecionáveis; a cor, tamanho e estilo da fonte para os dados de medição também são personalizáveis. Os dados de medição podem ser resumidos e exportados como uma planilha Excel.

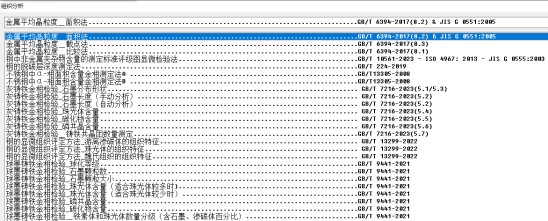

● Função de Análise Microestrutural: A biblioteca de software oferece uma ampla gama de módulos de detecção padrão, cobrindo padrões de análise microestrutural como GB/ASTM/ISO/DIN/QC/JB/DL/TB/SS. Números de padrão na biblioteca de software podem ser atualizados, e novos padrões estão disponíveis para atualização gratuita. Fornece três funções de classificação metalográfica: automática, comparativa e auxiliar. A função é fácil de usar, concisa, eficiente e garante medição precisa e confiável.

● Módulos de Função Avançada: Função EDF (Profundidade de Campo Estendida), Função de Costura de Imagem / Função de Mosaico de Imagem

● Funções de Personalização Avançada: Função personalizada de controle de palco motorizado do microscópio, função de imagem confocal, função de mapeamento óptico 3D, função de banco de dados de imagem, etc.

● Função de Análise Microestrutural com IA: Módulos personalizáveis de análise microestrutural com IA estão disponíveis. Utiliza inteligência artificial para completar todo o processo de análise e detecção microestrutural, permitindo identificação e análise automática de microestruturas de materiais. O processo de operação é simples, o que reduz a intensidade do trabalho do pessoal e melhora a eficiência da detecção de materiais.

● Biblioteca de Imagens de Padrões Nacionais: Contém centenas de imagens de padrões nacionais para aprendizado e referência dos clientes.

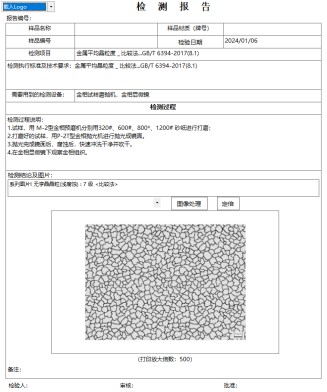

●Modelos de Relatório Diversificados: Gera automaticamente relatórios de análise microestrutural metalográfica com imagens e textos. Os usuários podem escolher gerar formatos de relatório com um único módulo ou múltiplos módulos. Modelos de relatório permitem modificações, como adicionar logos da empresa, nomes da empresa e processos de teste. Modelos de relatório personalizados podem ser criados de acordo com necessidades específicas.

Composição do Sistema de Software de Análise Metalográfica Versão FMIA2025:

1. Programa de Software FMIA2025 (Pen Drive USB);

2.Chave de Criptografia: Tipo USB + Verificação de Código Dinâmico;

3.Materiais Escritos: Manual do Usuário (Armazenado no Pen Drive USB);

4.Escala Micrômetro: Valor de Graduação 0.01mm.

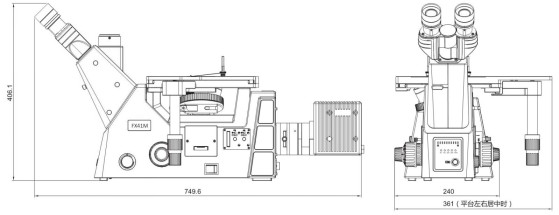

Desenho de Dimensões do Microscópio Metalúrgico de Pesquisa Computadorizado FX-41MW：
