Visão Geral do Produto

      O Microscópio Metalográfico Portátil FBJ-700 é projetado para fotografia e análise de estruturas metalográficas in loco de grandes peças onde a extração de amostras não é viável. É adequado para indústrias como fabricação aeroespacial, fabricação mecânica, fabricação de veículos, fabricação e inspeção de caldeiras e vasos de pressão, petroquímica, ferrovias, construção naval, usinas de energia, grandes moldes, testes de segurança, supervisão de qualidade e laboratórios físico-químicos.

Características do Produto

lDesign de embalagem independente totalmente fechado, com funções de proteção contra poeira, anti-colisão e anti-corrosão da lente.

lDesign aprimorado do corpo garante o efeito de imagem óptica, aumenta a estabilidade mecânica e melhora a portabilidade.

lSistema inteligente de captura de imagem resolve os problemas das câmeras WiFi, atualizado para conexão com fio com celulares para melhorar a estabilidade e a qualidade da imagem digital; a câmera também pode ser conectada a um computador.

lEstrutura integrada de base de anel magnético forte e unidade principal, com ímã permanente embutido; nenhuma operação adicional é necessária, e a unidade principal pode ser automaticamente adsorvida quando colocada em uma peça magnética. Ao removê-la, basta levantá-la para separar da peça, o que é conveniente e rápido. Com um copo de sucção auxiliar universal, pode ser adsorvido na parede externa do tubo (superfície convexa circular) ou na parede interna do forno do tubo (superfície côncava circular).

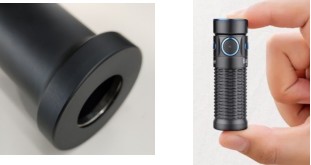

lAdota uma fonte de luz LED portátil com brilho ajustável, alimentada por bateria de lítio; usa um cabo de carregamento USB magnético MCC, que pode ser diretamente adsorvido na extremidade da fonte de luz para carregamento, conveniente e rápido.

Parâmetros Técnicos

Nota: "." é padrão; "O" é opcional

Lista de Embalagem do Produto

Visão Geral do Software de Medição de Imagem FCL-RS (Versão Windows)

        O Software de Medição de Imagem FCL-RS é uma versão básica do software de medição de imagem lançado pela nossa empresa. Ele suporta vários idiomas internacionais e, além das funções básicas de captura e medição, também inclui recursos como costura automática de panorama de imagem, expansão EDF (Extended Depth of Field) de vídeo, sobreposição de vídeo com barra de tempo e escala, integração precisa de dados de medição e imagens, e suporte para salvar em vários formatos de arquivo de imagem.

Recursos

lCaptura de imagem estática em tempo real: captura imagens estáticas de acordo com os requisitos do usuário;

lSalva imagens nos formatos JPG, BMP, PNG e TIF;

lMétodo de calibração de software rápido e intuitivo: usa linhas de escala para calibração;

lOferece vários métodos de processamento de imagem, que podem processar a imagem inteira ou uma área específica;

lFunções avançadas de medição, incluindo cálculo de perímetro, largura, raio, circunferência e ângulo;

lCostura dinâmica em tempo real: permite fotografia panorâmica de amostras e expande o campo de visão visível;

lCombina imagens capturadas em diferentes profundidades de campo em uma única imagem clara;

lParticularmente eficaz para imagens com grande profundidade de campo, grande área sob o microscópio e incapacidade de alcançar foco total;

lImagens estáticas nos formatos JPG ou BMP são fáceis de salvar, enviar por e-mail ou imprimir.

Funções Básicas

1、Captura de Imagem:

Suporta captura de imagem estática em tempo real e fornece formatos de imagem incluindo JPG, BMP, PNG e TIF para atender às necessidades de diferentes usuários.

2、Medição Geométrica:

O software oferece várias ferramentas de medição, como distância, retângulo, círculo, polígono, comprimento de polilinha, ângulo, ângulo de linha reta, radiano e medição de ponto para centro, para atender às necessidades básicas de medição geométrica dos usuários e obter dados de medição relevantes.

Os dados medidos podem ser automaticamente integrados à imagem, mostrando intuitivamente a precisão da parte medida.

3、Costura Dinâmica:

Para clientes que precisam inspecionar um campo de visão maior, o software fornece uma função de costura de imagem. Os usuários podem mover a plataforma X-Y do microscópio para atender ao requisito de capturar imagens com um campo de visão maior, resolvendo o problema de que as imagens não podem ser capturadas devido ao campo de visão insuficiente do microscópio.

4、Captura de Imagem EDF (Extended Depth of Field) Dinâmica:

Para amostras com preparação irregular que não podem ser focadas uniformemente, o software fornece uma função de captura de imagem EDF dinâmica. Ajustando o volante de micro-foco do eixo Z do microscópio, detalhes claros na amostra são continuamente adicionados à janela de exibição EDF dinâmica para atualização em tempo real. O software registra automaticamente imagens claras em diferentes profundidades de campo e as combina em uma única imagem clara.
