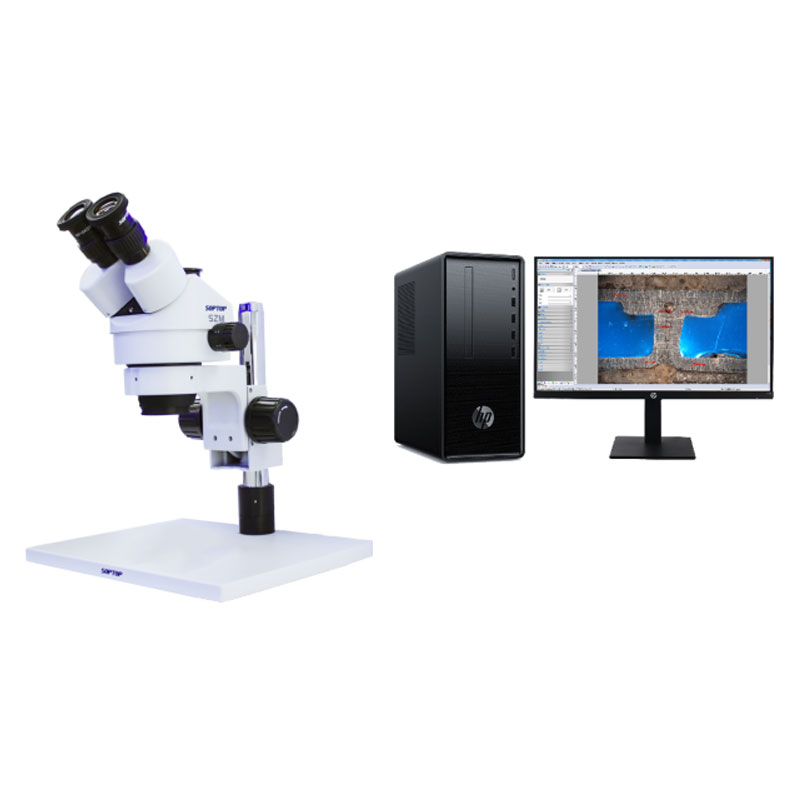

Visão Geral do Microscópio Estereoscópico Computadorizado SZM-W

O Microscópio Estereoscópico Computadorizado SZM-W é um microscópio estéreo de zoom contínuo trinocular. Seu design clássico garante estabilidade superior do corpo, enquanto seu excelente desempenho óptico, acessórios completos e configurações de combinação diversificadas atendem às necessidades de inspeção online da biologia moderna, medicina, pesquisa científica e indústria eletrônica moderna.

Sistema Óptico de Alta Qualidade

Componentes ópticos revestidos com filmes especiais criam um sistema óptico de alto desempenho.

Faixa de Ampliação Mais Ampla

Equipado com uma lente objetiva de zoom contínuo de 0.7X～4.5X (6.4:1), a ampliação padrão varia de 7X a 45X. Com oculares e lentes objetivas auxiliares opcionais, pode-se alcançar uma ampliação de 3.5X-90X.

Distância de Trabalho Efetiva Extra-Longa

A distância de trabalho efetiva padrão atinge 100mm. Com lentes objetivas auxiliares opcionais, a distância de trabalho pode ser estendida para 26mm～287mm, proporcionando espaço suficiente para operação.

Tabela de Configuração do Microscópio Estereoscópico Computadorizado SZM-W

Nota: "" é padrão; "O" é opcional

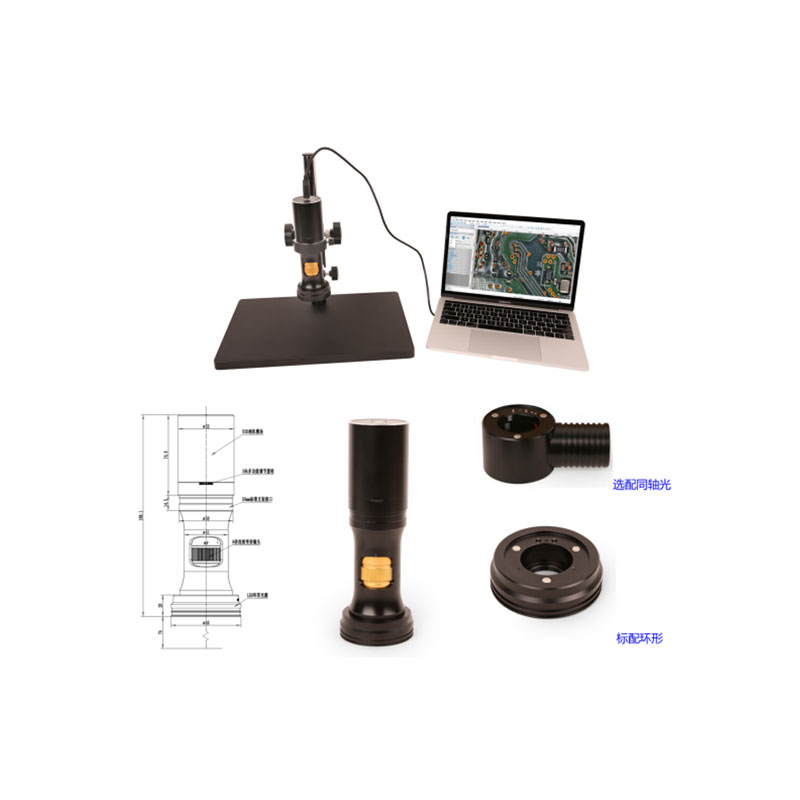

Câmera de Microscópio Digital Série FEG

Tecnologia inovadora aumenta significativamente a taxa de quadros USB 2.0 enquanto garante a saída de imagem bruta, tornando-a a escolha preferida para imageamento microscópico simples e econômico.

Software de Medição de Imagem Metalográfica FCL-RS

Visão Geral

O Software de Medição de Imagem Metalográfica FCL-RS é a versão básica de software de medição de imagem lançada pela nossa empresa, suportando múltiplas funções desenvolvíveis. Além das capacidades básicas de captura e medição, inclui costura automática de imagem panorâmica, extensão EDF (Extended Depth of Field) de vídeo, sobreposição de vídeo de barras de tempo e escala, fusão precisa de camadas de dados de medição e imagens, e suporte para salvar em vários formatos de arquivo de imagem.

Recursos

lCaptura de imagem estática em tempo real: Capture imagens estáticas conforme as necessidades do usuário.

lSalvamento de imagem em múltiplos formatos: Salve imagens nos formatos JPG, BMP, PNG e TIF.

lCalibração rápida e intuitiva: Calibre usando linhas de escala para uma base de medição precisa.

lProcessamento de imagem diversificado: Suporte para processamento de toda a imagem ou regiões de destino específicas.

lFunções avançadas de medição: Calcule parâmetros geométricos-chave, incluindo perímetro, largura, raio, circunferência e ângulo.

lCostura dinâmica em tempo real: Realize captura panorâmica de amostras e expanda efetivamente o campo de visão visível.

lFusão de imagem multi-profunda: Combine imagens capturadas em diferentes profundidades de campo em uma única imagem clara e de alta definição.

Funções Básicas

1. Captura de Imagem

Suporte a captura de imagens estáticas em tempo real, coleta e salvamento em lote de imagens, bem como adição em lote de barras de escala e outros textos de anotação.

2. Medição Geométrica

Forneça diversas ferramentas de medição, incluindo distância, retângulo, círculo, polígono, comprimento de polilinha, ângulo, ângulo de linha reta, radiano e distância ponto-a-centro para atender às necessidades básicas de medição geométrica dos usuários e obter dados de medição relevantes.

Os dados medidos podem ser automaticamente fundidos com imagens, exibindo intuitivamente a precisão das posições medidas.

3. Costura Dinâmica

Para clientes que exigem inspeção de um campo de visão maior, o software possui uma função de costura de imagem. Os usuários podem mover a plataforma X-Y do microscópio para atender à demanda de captura de imagens com um campo de visão expandido, resolvendo o inconveniente de não poder tirar fotos completas devido ao alcance visual limitado do microscópio.

4. Captura Dinâmica EDF (Extended Depth of Field)

Para amostras com preparação irregular que não podem ser focadas uniformemente, o software oferece uma função de captura dinâmica EDF. Ajustando o botão de foco fino do eixo Z do microscópio, detalhes claros da amostra são continuamente adicionados à janela de exibição dinâmica EDF para atualizações em tempo real. O software registra automaticamente imagens nítidas em diferentes profundidades de campo e as mescla em uma única imagem de alta definição.

5. Sobreposição de Vídeo de Barras de Tempo e Escala

Para usuários que precisam exibir barras de escala em imagens, o software fornece uma função de sobreposição de vídeo. Os usuários podem opcionalmente exibir barras de escala, ampliação, data e hora conforme necessário, permitindo a fusão automática de imagens capturadas com esses elementos. Isso elimina a necessidade de os usuários adicionarem manualmente barras de escala após cada captura, otimizando a eficiência do fluxo de trabalho.
