Visão Geral do Microscópio Metalográfico Totalmente Automático FZ-51XYZ

O Microscópio Metalográfico Totalmente Automático FZ-51XYZ apresenta excelente desempenho de imagem e uma experiência de operação confortável, oferecendo aos clientes soluções rentáveis para análise metalográfica e inspeção industrial. O estágio motorizado X-Y permite varredura de imagem em tamanho completo e montagem de imagens de alto desempenho.

Equipado com um revólver codificado de 5 posições para campo claro com posicionamento interno de alta precisão e função de memória de brilho.

O revólver codificado integra as configurações de hardware do microscópio com nosso Software de Medição de Imagem FCL-RS. A ampliação da objetiva é exibida na tela, e os valores de calibração registrados no software são ajustados automaticamente ao alternar as ampliações, eliminando assim erros de medição causados por esquecer de alternar a ampliação do software.

A função de memória de brilho pode armazenar a intensidade de iluminação para cada objetiva em uso. Ao alternar entre diferentes objetivas, a intensidade da luz é ajustada automaticamente, reduzindo a fadiga visual e melhorando a eficiência do trabalho.

O novo chassi integrado em forma de T é feito de metal fundido sob alta pressão, oferecendo estabilidade excepcional. Não há tremulação no plano da imagem durante observações em alta ampliação, o que garante ainda mais a precisão de detecção em medições de alta ampliação.

O iluminador epi utiliza o sistema de iluminação Köhler, equipado com diafragma de campo e diafragma de abertura, além de slots pré-definidos para polarizador, analisador e filtros de cor. A iluminação única de LED branco quente de 10W minimiza a fadiga visual dos observadores.

O diafragma de campo e o diafragma de abertura adotam um mecanismo de alavanca com centros ajustáveis, que pode ajustar flexivelmente o tamanho do alcance de iluminação e evitar efetivamente o impacto da luz dispersa na imagem.

O polarizador e o analisador permitem observação simples de luz polarizada.

Tabela de Configuração do Microscópio Metalográfico Totalmente Automático FZ-51XYZ

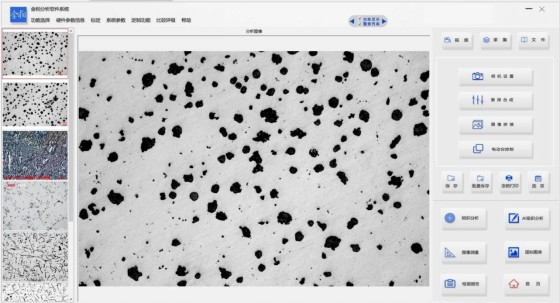

Software FMIA2025 de Análise de Imagem Metalográfica Original

Introdução ao Software FMIA2025 de Análise de Imagem Metalográfica Original:

       O Software de Análise de Imagem Metalográfica FMIA2025 foi desenvolvido por nossa empresa em resposta às necessidades atuais de empresas de fundição, peças automotivas, tratamento térmico, indústria de aço para rolamentos, sistema de energia, peças ferroviárias e várias empresas de inspeção relacionadas para análise metalográfica. Para melhorar as taxas de conformidade do produto e auxiliar no aprimoramento das capacidades de inspeção dos laboratórios, coletamos os requisitos e sugestões de Especialistas no Assunto de diversas indústrias e desenvolvemos um novo sistema de software de análise de imagem metalográfica.

      O Software de Análise de Imagem Metalográfica FMIA 2025 passou por uma reformulação e atualização abrangentes. O sistema abrange um vasto número de padrões de teste metalográficos nacionais e internacionais, integra análise quantitativa e qualitativa, e apresenta funções recém-adicionadas de síntese de profundidade de campo e montagem de campo de imagem. Com uma interface simples, pode capturar continuamente imagens de múltiplos campos, conduzir centralmente a análise de estrutura de imagem, é mais conveniente de operar, elimina várias etapas complicadas do software anterior e torna os testes mais rápidos e eficientes.

Um novo sistema de ferramentas de análise metalográfica "Profissional-Preciso-Eficiente" foi desenvolvido para simplificar a análise metalográfica. Quando combinado com um estágio elétrico, permite varredura automática, foco automático, montagem automática de imagens, medição automática de poros, estatísticas de dados e saída de relatórios.

A biblioteca de padrões nacionais do sistema de software contém centenas de categorias, basicamente cobrindo os padrões metalográficos comumente usados e atendendo aos requisitos de análise e inspeção metalográfica da grande maioria das unidades. Categorias relevantes são especificadas e abertas de acordo com as necessidades de diferentes indústrias para atender aos requisitos de inspeção do setor. Todos os módulos podem ser chamados gratuitamente por toda a vida, e os padrões podem ser atualizados gratuitamente por toda a vida.

Dado o aumento contínuo de novos materiais e materiais de grau importado, materiais e critérios de avaliação ainda não incluídos no software podem ser personalizados e inseridos separadamente.

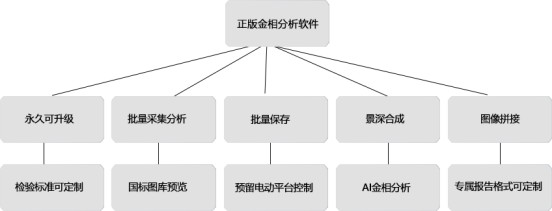

Introdução às Vantagens e Funções do Software de Análise Metalográfica FMIA 2025:

lCaptura e coleta em lote de imagens de vídeo: Funções de processamento em lote de múltiplas imagens, como captura em lote, nomeação em lote, salvamento em lote e impressão em lote com ampliação fixa, tornam o processo de inspeção de amostras em lote mais conveniente e eficiente.

lConfigurações Avançadas da Câmera:Configurações de função como tempo de exposição, ganho, nitidez, saturação, valor gama, contraste, brilho, balanço de branco, balanço de preto, etc.

lCalibração de sistema completo com um clique:A função de calibração foi totalmente atualizada, permitindo que todos os parâmetros da objetiva sejam calibrados com um único clique. Comparado ao método de calibração original, o novo método de calibração é mais conveniente e rápido de operar.

lFunções de Processamento de Imagem: Separação de Cores, Conversão Canary Release, Segmentação por Limiar, Binarização, Melhoria de Imagem, Ajuste de Inversão, Ajuste de Nitidez, Processamento de Arranhões e Manchas, Histograma de Imagem, etc.;

lSaída de imagem com ampliação fixa:Funções como impressão em lote com ampliação fixa, nomeação personalizada de imagem, configuração de parâmetros de escala, exportação para PDF/Word/Excel, pré-visualização de impressão, etc.

lMedição e Arquivamento de Imagem: Diversos tipos de ferramentas de medição (incluindo distância, ângulo, ângulo entre duas linhas, retângulo, distância ponto-linha, elipse, polígono, distância entre linhas paralelas, arco de três pontos, círculo de três pontos, etc.), capacidade de desenhar setas, anotar texto, adicionar linhas auxiliares, modificar largura de linha, múltiplas unidades de comprimento para escolher, múltiplas opções para cor, tamanho e estilo da fonte dos dados de medição, e a capacidade de resumir e exportar dados de teste para Excel.

lFunção de Análise Organizacional: Os módulos de padrão de detecção na biblioteca do software são diversos, incluindo padrões de análise organizacional como GB/ASTM/ISO/DIN/QC/JB/DL/TB/SS. Os números de padrão na biblioteca do software são atualizados, e novos padrões podem ser atualizados livremente. Possui três funções de classificação metalográfica: automática, comparativa e auxiliar. É conveniente, simples e rápido de usar, com medições precisas e confiáveis.

lRecursos de personalização avançada:Personalize funções de controle de estágio motorizado do microscópio, imagem confocal, mapeamento de luz 3D, banco de dados de imagens, etc.

lModelos de Relatório Diversificados: Gere automaticamente relatórios de análise de estrutura metalográfica com texto e imagens, e você pode escolher gerar estilos de relatório de módulo único ou múltiplos módulos. Modelos de relatório podem ser modificados para adicionar conteúdo como logotipos da empresa, nomes da empresa e processos de inspeção. Modelos de relatório exclusivos podem ser personalizados de acordo com os requisitos.

lFunção de Análise Organizacional por IA:Módulo de análise organizacional por IA personalizável que utiliza inteligência artificial para completar todo o processo de análise e inspeção organizacional microscópica, identificando e analisando automaticamente a estrutura microscópica dos materiais, com um processo de operação simples, reduzindo a intensidade do trabalho e melhorando a eficiência da inspeção de materiais.

lBiblioteca de Desenhos de Padrões Nacionais:Contém centenas de desenhos de padrões nacionais para os clientes aprenderem e consultarem.

lFunção EDF de Extensão de Profundidade de Campo:Para espécimes que não podem ser focados uniformemente devido à preparação irregular da amostra, o software fornece uma função dinâmica de captura EDF de profundidade de campo. Ajustando o volante de foco fino do eixo Z do microscópio, detalhes claros na amostra serão continuamente adicionados à janela de exibição dinâmica EDF para atualização dinâmica. O software registra automaticamente imagens claras em diferentes profundidades de campo e as mescla em uma única imagem clara.

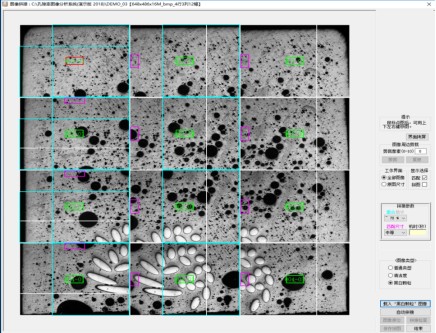

lFunção de montagem de imagem: Para clientes que precisam detectar um campo de visão maior, o software fornece uma função de montagem de imagem. Os usuários podem mover o estágio X-Y do microscópio para atender à necessidade de capturar imagens com um campo de visão maior, resolvendo assim o constrangimento de não poder capturar imagens devido ao campo de visão insuficiente do microscópio. Após definir os parâmetros de montagem e o tipo de imagem, clique em "Montagem Automática" para concluir automaticamente a montagem de imagem.

Trechos dos Módulos Comuns do Software de Análise Metalográfica FMIA2025:
