Visão Geral do Microscópio Metalográfico Automático FZ-51XY

O microscópio metalográfico automático FZ-51XY apresenta excelente desempenho de imagem e uma experiência operacional confortável, oferecendo aos clientes soluções econômicas para análise metalográfica e inspeção industrial. O estágio motorizado X-Y permite a varredura em tamanho completo de imagens e a síntese de imagens de alto desempenho.

Conversor de codificação de campo claro de 5 orifícios de posicionamento interno de alta precisão, função de memória de brilho.

O revólver de objetivas codificado integra as configurações de hardware do microscópio com o software de medição de imagem FCL-RS da nossa empresa. A ampliação da objetiva é exibida na tela, e os valores de calibração registrados no software são ajustados automaticamente ao alternar as ampliações, eliminando erros de medição causados por esquecer de alternar a ampliação do software.

A função de memória de brilho pode lembrar a iluminação ao usar cada objetiva. Quando diferentes objetivas são alternadas, ajusta automaticamente a intensidade da luz, reduzindo a fadiga visual e melhorando a eficiência do trabalho.

O novo quadro integrado em forma de T, feito de metal de alta pressão por fundição, possui excelente estabilidade. Ao observar em alta ampliação, o plano da imagem permanece estável sem tremores, garantindo ainda mais a precisão de detecção de medições em alta ampliação.

O epi-iluminador utiliza um sistema de iluminação Koehler, com diafragma de campo e diafragma de abertura, e slots pré-definidos para polarizadores, analisadores e filtros. Uma única iluminação LED de 10W em branco quente pode minimizar ao máximo a fadiga visual dos observadores.

O diafragma de campo e o diafragma de abertura utilizam um dispositivo de haste com centros ajustáveis, que pode ajustar flexivelmente o tamanho do alcance de iluminação e evitar efetivamente a influência da luz dispersa na imagem.

O polarizador e o analisador podem realizar observação simples de luz polarizada.

Tabela de Configuração para o Microscópio Metalúrgico Automático FZ-51XY

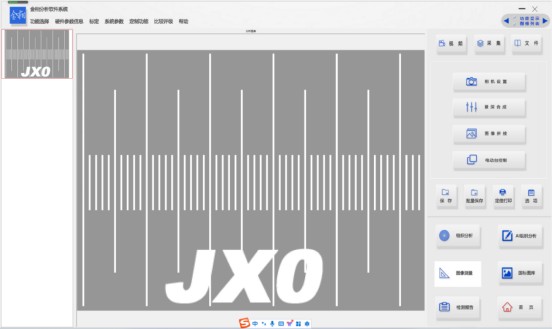

Software FMIA2025 de Análise de Imagem Metalográfica Original

O Software FMIA2025 de Análise de Imagem Metalográfica é um novo sistema de software de análise de imagem metalográfica desenvolvido pela nossa empresa. Combinando as necessidades atuais de empresas de fundição, autopeças, tratamento térmico, indústria de aço para rolamentos, indústria de sistemas de energia, indústria de peças ferroviárias e várias empresas de inspeção relacionadas para inspeção metalográfica, a fim de aumentar as taxas de conformidade do produto e impulsionar as capacidades de inspeção de vários laboratórios, coletamos as opiniões de demanda de especialistas em diversas indústrias.

O Software FMIA 2025 de Análise de Imagem Metalográfica passou por uma reformulação e atualização completa. O sistema abrange um grande número de padrões de teste metalográficos nacionais e internacionais, integrando análise quantitativa e qualitativa em um só. Adicionou novas funções de síntese de profundidade de campo e costura de campo de imagem, com uma interface simples. Pode capturar continuamente imagens de múltiplos campos, conduzir análise centralizada da estrutura da imagem, é mais conveniente de operar, elimina várias etapas complicadas do software anterior e torna o teste mais rápido e eficiente.

Um novo sistema de ferramentas de análise metalográfica "profissional-preciso-eficiente" foi desenvolvido para simplificar a análise metalográfica. Quando usado em conjunto com um estágio elétrico, permite varredura automática, foco automático, costura automática, medição automática de poros, estatísticas de dados e saída de relatórios.

A biblioteca de padrões nacionais do sistema de software contém centenas de categorias, basicamente cobrindo os padrões metalográficos comumente usados e atendendo aos requisitos de análise e inspeção metalográfica da maioria das unidades. Categorias relevantes são especificadas e abertas de acordo com as necessidades de diferentes indústrias para atender aos requisitos de inspeção do setor. Todos os módulos podem ser chamados gratuitamente por toda a vida, e os padrões podem ser atualizados gratuitamente por toda a vida. Dado o aumento contínuo de novos materiais e materiais de grau importado, materiais e padrões de avaliação ainda não incluídos no software podem ser personalizados e inseridos separadamente.

Introdução às Vantagens e Funções do Produto FMIA2025 de Análise de Imagem Metalográfica:

● Captura, coleta e arquivamento em lote de imagens de vídeo : Funções de processamento em lote de múltiplas imagens, como captura em lote, nomeação em lote, salvamento em lote e impressão em ampliação fixa em lote, tornam o processo de inspeção de amostras em lote mais conveniente e eficiente.

● Configurações da Câmera:Configurações funcionais como tempo de exposição, ganho, nitidez, saturação, valor gama, contraste, brilho, balanço de branco, balanço de preto, etc.

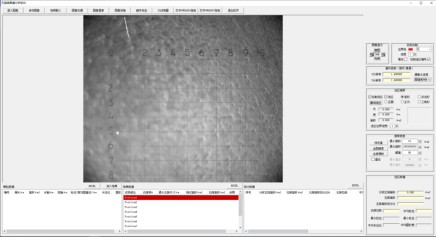

● Calibração de Imagem:A função de calibração foi completamente atualizada, permitindo que todas as calibrações de parâmetros da objetiva sejam concluídas com um único clique. Em comparação com o método de calibração original, o novo método é mais conveniente e rápido de operar.

● Funções de processamento de imagem:Separação de cores, conversão de liberação canário, segmentação por limiar, processamento binário, aprimoramento de imagem, ajuste de inversão, ajuste de nitidez, processamento de arranhões e manchas, histograma de imagem, etc.;

● Função de impressão em ampliação fixa:Funções como impressão em ampliação fixa de múltiplas imagens, nomeação personalizada de imagens, configuração de parâmetros de escala, exportação para PDF/Word/Excel e visualização de impressão.

● Medição e Arquivamento de Imagem:Diversos tipos de ferramentas de medição (incluindo distância, ângulo, ângulo entre duas linhas, retângulo, distância ponto-linha, elipse, polígono, distância entre linhas paralelas, arco de três pontos, círculo de três pontos, etc.), capacidade de desenhar setas, anotar texto, adicionar linhas auxiliares, modificar largura de linha, múltiplas unidades de comprimento para escolher, múltiplas opções para cor, tamanho e estilo da fonte dos dados de medição, e a capacidade de resumir e exportar dados de teste para uma planilha Excel.

● Função de análise organizacional:Os módulos de padrão de detecção na biblioteca do software são diversos, incluindo padrões de análise organizacional como GB/ASTM/ISO/DIN/QC/JB/DL/TB/SS. Os números de padrão na biblioteca do software são atualizados, e novos padrões podem ser atualizados livremente. Possui três funções de classificação metalográfica: automática, comparativa e auxiliar. É conveniente, simples e rápido de usar, com medições precisas e confiáveis.

●Módulos de Função Avançada:Função EDF de Expansão de Profundidade de Campo, Função de Costura de Imagem

●Recursos avançados de personalização:Personalize funções de controle de estágio motorizado do microscópio, imagem confocal, mapeamento de luz 3D, banco de dados de imagens, etc.

● Função de costura de imagem:Defina os parâmetros de costura e o tipo de imagem, clique em "Costura Automática" e a costura da imagem será concluída automaticamente.
