Visão Geral do Microscópio de Porosidade Totalmente Automático FKX-51XY

O microscópio de porosidade totalmente automático FKX-51XY apresenta excelente desempenho de imagem e uma experiência de operação confortável, oferecendo aos clientes soluções econômicas para análise metalográfica e inspeção industrial. O estágio motorizado X-Y permite a varredura de imagens em tamanho completo e a síntese de imagens de alto desempenho.

Conversor de codificação de campo claro de 5 orifícios de posicionamento interno de alta precisão, função de memória de brilho.

O revólver de objetivas codificado integra as configurações de hardware do microscópio com o software de medição de imagem FCL-RS da nossa empresa. A ampliação da objetiva é exibida na tela e, ao alternar as ampliações, os valores de calibração registrados no software são ajustados automaticamente, eliminando erros de medição causados por esquecer de alternar a ampliação do software.

A função de memória de brilho pode lembrar o brilho da iluminação ao usar cada objetiva. Quando diferentes objetivas são alternadas, ajusta automaticamente a intensidade da luz, reduzindo a fadiga visual e melhorando a eficiência do trabalho.

O novo quadro integrado em forma de T, feito de metal de alta pressão por fundição, possui excelente estabilidade. Ao observar em alta ampliação, o plano da imagem permanece estável sem tremores, garantindo ainda mais a precisão de detecção de medições de alta ampliação.

O iluminador epi utiliza um sistema de iluminação Koehler, com diafragma de campo e diafragma de abertura, e slots pré-definidos para polarizadores, analisadores e filtros. Uma única iluminação LED branco quente de 10W pode minimizar ao máximo a fadiga visual do observador.

      O diafragma de campo e o diafragma de abertura utilizam um dispositivo de haste, com centros ajustáveis, que pode ajustar flexivelmente o tamanho do alcance de iluminação e evitar efetivamente a influência da luz dispersa na imagem.

O polarizador e o analisador podem realizar observação simples de luz polarizada

Tabela de Configuração do Microscópio de Porosidade Totalmente Automático FKX-51XY

Software de Análise de Imagem de Porosidade FKX2025

O FKX2025 Porosity Image Analysis é um sistema para medir a porosidade do alumínio fundido utilizado na indústria automotiva, que detecta a porosidade de peças automotivas através de métodos de imagem microscópica e está em conformidade com os padrões alemães Volkswagen VW50097 e PV6097. Os resultados de medição são precisos e confiáveis. É principalmente utilizado para analisar a porosidade de fundição de peças como ligas de alumínio e ferro fundido, e também é aplicável à análise de porosidade e análise metalográfica de outros materiais.

O software de análise de imagem de porosidade pode ser usado em conjunto com um estágio elétrico para realizar varredura automática, foco automático, costura automática, medição automática de porosidade, estatísticas de dados e saída de relatórios.

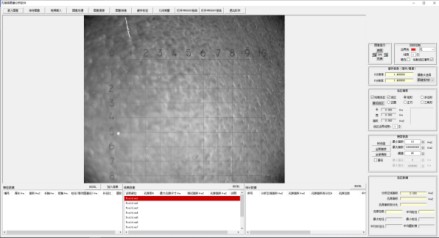

1.Função de costura de imagem:Defina os parâmetros de costura e o tipo de imagem, clique em "Costura Automática" e a costura da imagem será concluída automaticamente.

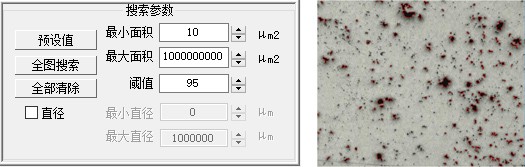

2. Configurações de parâmetros de busca:Ao definir a área mínima, área máxima e limite, uma busca de imagem completa pode ser realizada para identificar todos os poros dentro dos parâmetros definidos para toda a imagem.

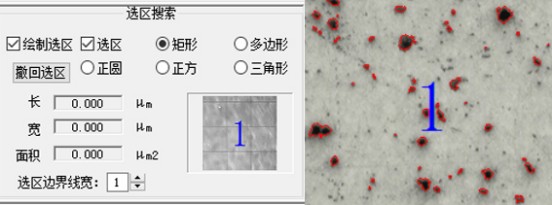

3. Área de Seleção de Imagem:Fornece ferramentas de seleção como retângulo, polígono, círculo, quadrado, triângulo, etc. Após selecionar uma área, o software realiza automaticamente uma análise de poros na área selecionada.

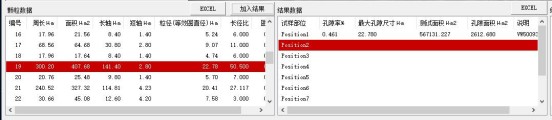

4.Análise de poros: Dados como perímetro, área, eixo maior, eixo menor, diâmetro equivalente do círculo, proporção de aspecto e circularidade de cada poro podem ser analisados.

5.Medição geométrica:Múltiplas ferramentas de medição podem ser usadas para medição dimensional.

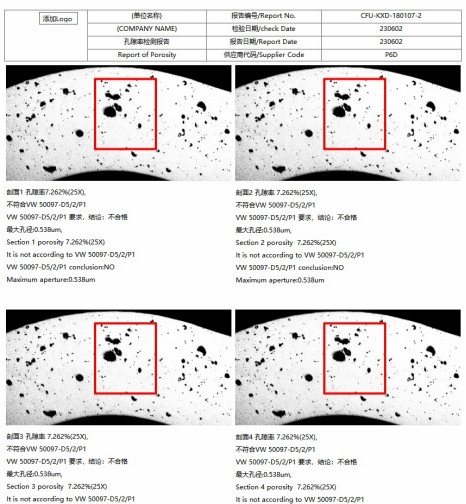

6. Estatísticas de Dados e Geração de Relatórios:Pode calcular dados detalhados de parâmetros para cada poro e gerar relatórios nos modos de relatório VW50093 ou VW50097.
