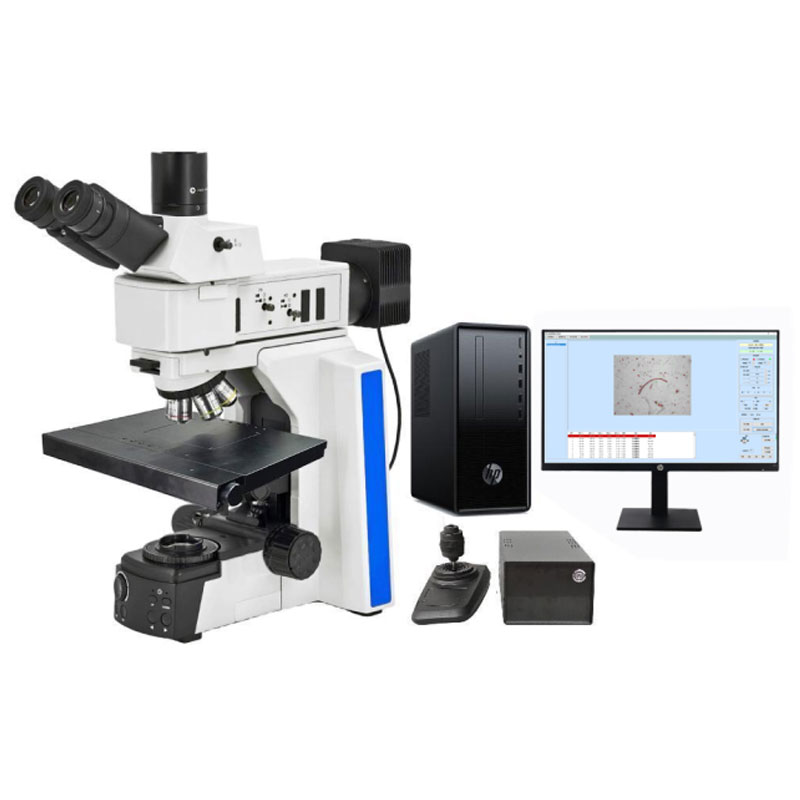

Visão geral do microscópio de limpeza totalmente automático FQJ-51XY

   O microscópio de limpeza totalmente automático FQJ-51XY apresenta excelente desempenho de imagem e uma experiência de operação confortável, oferecendo aos clientes soluções econômicas para análise metalográfica e inspeção industrial. O estágio motorizado X-Y permite a varredura completa de imagens e a síntese de imagens de alto desempenho.

Conversor de codificação de campo brilhante de 5 orifícios com posicionamento interno de alta precisão, função de memória de brilho.

A função de memória de brilho pode lembrar a iluminação ao usar cada objetiva. Quando diferentes objetivas são alternadas, ajusta automaticamente a intensidade da luz, reduzindo a fadiga visual e melhorando a eficiência do trabalho.

O novo quadro em T integrado, feito de metal fundido sob alta pressão, possui excelente estabilidade. Ao observar em alta ampliação, o plano da imagem permanece estável sem tremores, garantindo ainda mais a precisão da detecção em medições de alta ampliação.

O iluminador epi utiliza um sistema de iluminação Koehler, com diafragma de campo e diafragma de abertura, e vem pré-equipado com slots para polarizador, analisador e filtro de cor. Uma única iluminação LED de 10W em branco quente pode minimizar ao máximo a fadiga visual do observador.

O diafragma de campo e o diafragma de abertura utilizam um dispositivo de haste com centros ajustáveis, que pode ajustar flexivelmente o tamanho da área de iluminação e evitar efetivamente a influência da luz dispersa na imagem.

O polarizador e o analisador podem realizar observação simples de luz polarizada.

Tabela de Configuração do Microscópio de Limpeza Totalmente Automático FQJ-51XY

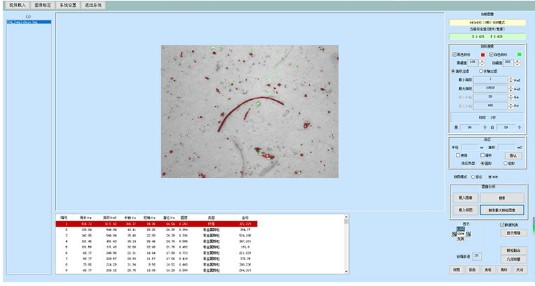

Software de Análise de Imagem de Limpeza FQJ2025

O Software de Análise de Imagem de Limpeza FQJ2025 é utilizado para inspeção de limpeza de amostras de componentes automotivos, capaz de contar automaticamente, analisar o tipo, tamanho e quantidade de partículas de impurezas na membrana do filtro, e classificá-las por tamanho. Pode atender aos padrões de inspeção VDA19, ISO16232, NAS1638, ISO4406 e ISO4407.

Quando usado em conjunto com uma plataforma elétrica, pode realizar varredura automática e união de membranas de filtro de limpeza, identificar automaticamente categorias de partículas como metais, não metais e fibras; e calcular automaticamente parâmetros morfológicos como eixo maior, eixo menor, área e proporção de aspecto de cada partícula.

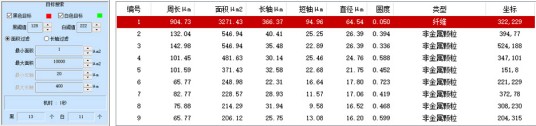

1. Função de busca automática de partículas: Definir parâmetros de busca para procurar automaticamente o perímetro, área, eixo maior, eixo menor, diâmetro, circularidade, tipo, etc. de cada partícula.

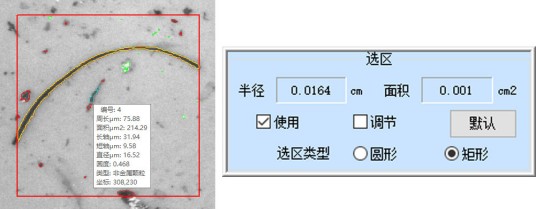

2. Seleção personalizada: Permite buscar partículas dentro da área de seleção definida.

3. Função de ajuste manual de partículas: ajustar manualmente o formato do contorno da partícula selecionada; selecionar partículas não detectadas pela busca automática; excluir partículas encontradas automaticamente que não atendem aos requisitos.

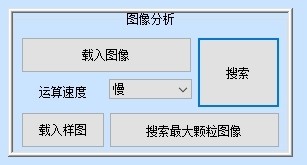

4. Análise de Imagem:

Carregar Imagem: Carrega uma imagem salva no disco rígido do computador.

Carregar Imagem de Amostra: Carrega uma imagem de limpeza pré-definida no software para facilitar o teste das funções do software.

Velocidade de cálculo: Ajusta o tempo de busca de partículas.

Buscar: Inicia a busca por partículas.

5. Identificar automaticamente categorias de partículas como metais, não metais e fibras

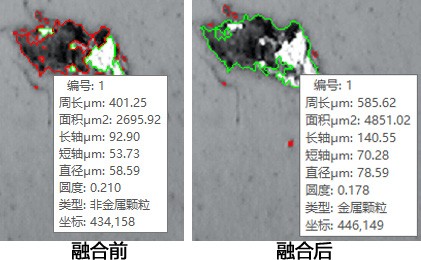

6. Fusão de Partículas: Pode fundir duas partículas com sobreposição de posições de metal e não metal em uma única partícula de metal

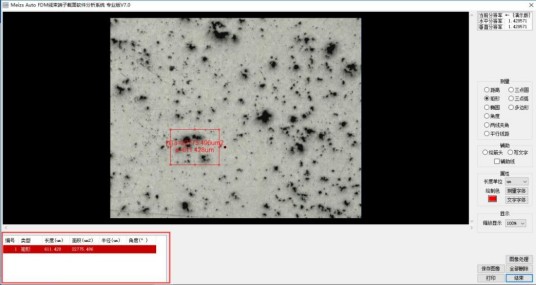

7. Medição geométrica: Várias ferramentas de medição podem ser usadas para medição dimensional.

8.Relatório de Dados: Suporta Múltiplos Padrões

9. Gerar automaticamente relatórios de inspeção de limpeza
