Visão Geral do Microscópio de Fase Computadorizado BH200M-W

O microscópio de fase computadorizado BH200M-W é um microscópio de fase de ouro com três olhos do tipo frontal, que oferece qualidade de imagem superior e um sistema operacional estável, fácil de operar e com acessórios completos. Amplamente utilizado em ensino e pesquisa científica, análise metalográfica, testes industriais e outras áreas.

OMecanismo deFoco

Ajuste coaxial grosso, com limite mecânico superior e dispositivo de ajuste elástico, curso de ajuste grosso de 25mm, precisão de ajuste fino de 0,002mm.

Plataforma deMovimentoMecânico

Plataforma de movimento mecânico dupla composta, ajuste coaxial de baixa posição manual, e uma plataforma de placa de 180mm * 145mm é anexada à plataforma mecânica para facilitar a colocação de amostras de tamanho maior.

Sistema deIluminação

Iluminação Cura tipo drop-off, e o design de estrutura anti-reflexo, previne efetivamente a interferência da luz refletida, tornando a imagem mais clara e o revestimento do campo de visão melhor.

Tabela de Configuração do Microscópio de Ouro Computadorizado BH200M-W

Nota: "." é padrão; "O" é opcional

Software de Análise de Imagem Metalográfica Genuíno FMIA2025

O Software de Análise de Imagem Metalográfica FMIA2025 é um sistema de software de análise de imagem metalográfica totalmente novo desenvolvido pela nossa empresa. Desenvolvemos integrando primeiro as necessidades de teste metalográfico de empresas de fundição atuais, fabricantes de peças automotivas, empresas de tratamento térmico, indústria de aço para rolamentos, indústria de sistemas de energia, indústria de peças ferroviárias e várias empresas de teste relevantes. Depois, para melhorar as taxas de qualificação do produto e ajudar a aprimorar as capacidades de teste de vários laboratórios, coletamos requisitos e sugestões de especialistas de várias indústrias e, finalmente, lançamos este sistema.

A versão FMIA2025 do Software de Análise de Imagem Metalográfica passou por uma revisão e atualização abrangentes. O sistema cobre um grande número de padrões de teste metalográficos nacionais e internacionais e integra funções de análise quantitativa e qualitativa. Adicionou novos recursos como síntese de profundidade de campo e costura de campo de imagem. Com uma interface concisa, permite a captura contínua de imagens de múltiplos campos e análise microestrutural centralizada de imagens. A operação é mais conveniente, eliminando as etapas complicadas das versões anteriores do software e tornando os testes mais rápidos e eficientes.

Criamos um conjunto totalmente novo de sistemas de ferramentas de análise metalográfica "profissionais-precisos-eficientes" para simplificar a análise metalográfica.

A biblioteca de padrões nacionais do sistema de software contém centenas de categorias, basicamente cobrindo os padrões metalográficos comumente usados e atendendo aos requisitos de análise e teste metalográficos da maioria das instituições. Categorias relevantes podem ser abertas de acordo com as necessidades de diferentes indústrias para satisfazer os requisitos de teste da indústria. Todos os módulos podem ser usados gratuitamente por toda a vida, e atualizações de padrões também são fornecidas gratuitamente por toda a vida.

Em vista do aumento contínuo de novos materiais e materiais de grau importado, para materiais e padrões de avaliação que ainda não foram incluídos no software, a inclusão e entrada personalizada podem ser fornecidas separadamente.

Vantagens do Produto e Introdução de Funções do Software de Análise de Imagem Metalográfica FMIA2025:

• Captura, Aquisição e Arquivamento em Lote de Imagens de Vídeo: Oferece funções de processamento em lote de múltiplas imagens, como captura em lote, definição de nome em lote, salvamento em lote e impressão em ampliação fixa em lote. Essas funções tornam o processo de inspeção de amostras em lote mais conveniente e eficiente.

       • Configurações da Câmera: Suporta o ajuste de funções, incluindo tempo de exposição, ganho, nitidez, saturação, valor gama, contraste, brilho, balanço de branco e balanço de preto.

• Calibração de Imagem: A função de calibração foi totalmente atualizada, permitindo a conclusão com um clique da calibração de parâmetros para todas as objetivas. Comparado com o método de calibração original, o novo método de calibração é mais conveniente e rápido de operar.

• Funções de Processamento de Imagem: Inclui funções como separação de cores, conversão em escala de cinza, segmentação por limiar, processamento binário, melhoria de imagem, ajuste inverso, ajuste de nitidez, remoção de arranhões e manchas e histograma de imagem.

        • Função de Impressão em Ampliação Fixa: Suporta funções, incluindo impressão em ampliação fixa de múltiplas imagens, nomeação personalizada de imagens, configuração de parâmetros de escala, exportação para formatos PDF/Word/Excel e visualização de impressão.

• Medição e Arquivamento de Imagem: Uma variedade de ferramentas de medição estão disponíveis (incluindo distância, ângulo, ângulo entre duas linhas, retângulo, distância de ponto a linha, elipse, polígono, distância entre linhas paralelas, arco de três pontos, círculo de três pontos, etc.). Suporta desenho de setas, adição de anotações de texto, inserção de linhas auxiliares e ajuste de largura de linha. Múltiplas unidades de comprimento são selecionáveis; a cor, tamanho e estilo da fonte para dados de medição também são personalizáveis. Os dados de medição podem ser resumidos e exportados como uma planilha Excel.

• Função de Análise Microestrutural: A biblioteca de software oferece uma ampla gama de módulos de detecção padrão, cobrindo padrões de análise microestrutural como GB/ASTM/ISO/DIN/QC/JB/DL/TB/SS. Números de padrão na biblioteca de software podem ser atualizados, e novos padrões estão disponíveis para atualização gratuita. Fornece três funções de classificação metalográfica: automática, comparativa e auxiliar. A função é fácil de usar, concisa, eficiente e garante medição precisa e confiável.

• Módulos de Função Avançada: Função EDF (Profundidade de Campo Estendida), Função de Costura de Imagem / Função de Mosaico de Imagem

• Funções de Personalização Avançada: Função de controle personalizado de palco motorizado do microscópio, função de imagem confocal, função de mapeamento óptico 3D, função de banco de dados de imagem, etc.

• Função de Análise Microestrutural com IA: Módulos personalizáveis de análise microestrutural com IA estão disponíveis. Utiliza inteligência artificial para completar todo o processo de análise e detecção microestrutural, permitindo identificação e análise automática de microestruturas de materiais. O processo de operação é simples, o que reduz a intensidade do trabalho do pessoal e melhora a eficiência da detecção de materiais.

• Biblioteca de Imagens de Padrão Nacional: Contém centenas de imagens de padrão nacional para aprendizado e referência dos clientes.

•Modelos de Relatório Diversificados: Gera automaticamente relatórios de análise microestrutural metalográfica com imagens e textos. Os usuários podem escolher gerar formatos de relatório com um único módulo ou múltiplos módulos. Modelos de relatório permitem modificações, como adição de logotipos da empresa, nomes da empresa e processos de teste. Modelos de relatório personalizados podem ser criados de acordo com necessidades específicas.

Composição do Sistema de Software de Análise Metalográfica Versão FMIA2025:

1. Programa de Software FMIA2025 (Pen Drive USB);

2.Chave de Criptografia: Tipo USB + Verificação de Código Dinâmico;

3.Materiais Escritos: Manual do Usuário (Armazenado no Pen Drive USB);

4.Escala Micrométrica: Valor de Graduação 0,01mm.

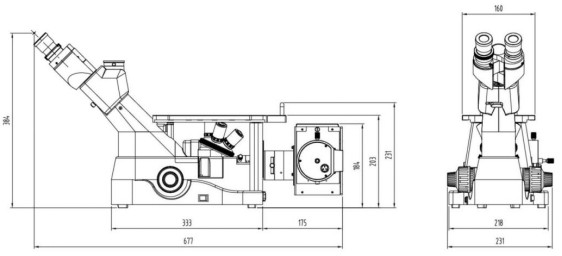

Desenho Dimensional do Microscópio Metalográfico Computadorizado BH200M-W:
