Microscópio Metalúrgico de Pesquisa Computadorizado RX-50MW

O Microscópio Metalúrgico de Pesquisa Computadorizado RX-50MW é um microscópio metalúrgico vertical trinocular. Ele integra diversas características pioneiras, e seu design e desempenho estão alinhados com as tendências líderes internacionais, dedicado a expandir um novo padrão no campo industrial. Pode fornecer múltiplas funções de observação, como campo claro refletido, campo escuro refletido, campo claro transmitido, luz polarizada transmitida-refletida e contraste de interferência diferencial refletido.

Ocular de Campo Plano Ultra-Largo de Alto Ponto de Observação

O campo de visão da ocular para a série RX-50M foi atualizado dos tradicionais 22mm para 25mm, proporcionando uma faixa de observação mais plana. A maior amplitude de ajuste dióptrico pode atender às necessidades de uso de mais utilizadores.

Objetiva Semi-Apocromática de Distância de Trabalho Infinita Profissional

As objetivas da série RX-50M utilizam lentes de alta transmissão e tecnologia avançada de revestimento para restaurar verdadeiramente a cor natural das amostras. Uma única lente pode realizar observação em campo claro, campo escuro, luz polarizada e interferência diferencial. O design semi-apocromático apresenta excelente desempenho de correção de aberração cromática, melhorando o contraste e a nitidez das imagens observadas.

Sistema de Contraste de Interferência Diferencial Nomarski (DIC)

O módulo de interferência diferencial U-DICR recém-desenvolvido pode converter diferenças de altura subtis que não podem ser detectadas sob observação de campo claro em diferenças de contraste claro-escuro e apresentá-las na forma de relevo tridimensional, como partículas condutoras de LCD e arranhões na superfície de discos de precisão.

Lista de Configuração do Microscópio Metalúrgico de Pesquisa Computadorizado RX-50MW

Nota: "." é padrão; "O" é opcional

Software Genuíno de Análise de Imagem Metalográfica FMIA2025

O Software de Análise de Imagem Metalográfica FMIA2025 é um sistema de software de análise de imagem metalográfica totalmente novo desenvolvido pela nossa empresa. Desenvolvemo-lo integrando primeiro as necessidades de teste metalográfico de empresas de fundição, fabricantes de peças automotivas, empresas de tratamento térmico, indústria de aço para rolamentos, indústria de sistemas de energia, indústria de peças ferroviárias e várias empresas de teste relevantes. Depois, para melhorar as taxas de qualificação de produtos e ajudar a melhorar as capacidades de teste de vários laboratórios, recolhemos requisitos e sugestões de especialistas de várias indústrias e, finalmente, lançámos este sistema.

A versão FMIA2025 do Software de Análise de Imagem Metalográfica foi totalmente revista e atualizada. O sistema cobre um grande número de padrões de teste metalográficos nacionais e internacionais e integra funções de análise quantitativa e qualitativa. Adicionou novas funcionalidades como síntese de profundidade de campo e costura de campo de imagem. Com uma interface concisa, permite a captura contínua de imagens de múltiplos campos e análise microestrutural centralizada de imagens. A operação é mais conveniente, eliminando os passos complicados de versões anteriores de software e tornando o teste mais rápido e eficiente.

Criámos um conjunto totalmente novo de sistemas de ferramentas de análise metalográfica "profissional-preciso-eficiente" para simplificar a análise metalográfica.

A biblioteca de padrões nacionais do sistema de software contém centenas de categorias, cobrindo basicamente os padrões metalográficos comumente usados e atendendo aos requisitos de análise e teste metalográfico da maioria das instituições. Categorias relevantes podem ser abertas de acordo com as necessidades de diferentes indústrias para satisfazer os requisitos de teste da indústria. Todos os módulos podem ser usados gratuitamente por toda a vida, e atualizações de padrões também são fornecidas gratuitamente por toda a vida.

Tendo em vista o aumento contínuo de novos materiais e materiais de grau importado, para materiais e padrões de avaliação que ainda não estão incluídos no software, pode ser fornecida inclusão e entrada personalizada separadamente.

Vantagens do Produto e Introdução de Funções do Software de Análise de Imagem Metalográfica FMIA2025：

● Captura em Lote, Aquisição e Arquivamento de Imagens de Vídeo: Oferece funções de processamento em lote de múltiplas imagens, como captura em lote, definição de nome em lote, salvamento em lote e impressão em lote com ampliação fixa. Estas funções tornam o processo de inspeção de amostras em lote mais conveniente e eficiente.

       ● Configurações da Câmera: Suporta o ajuste de funções, incluindo tempo de exposição, ganho, nitidez, saturação, valor gama, contraste, brilho, balanço de branco e balanço de preto.

● Calibração de Imagem: A função de calibração foi totalmente atualizada, permitindo a conclusão com um clique da calibração de parâmetros para todas as objetivas. Comparado com o método de calibração original, o novo método de calibração é mais conveniente e rápido de operar.

● Funções de Processamento de Imagem: Inclui funções como separação de cores, conversão para tons de cinza, segmentação por limiar, processamento binário, melhoria de imagem, ajuste inverso, ajuste de nitidez, remoção de arranhões e manchas, e histograma de imagem.

        ● Função de Impressão com Ampliação Fixa: Suporta funções, incluindo impressão com ampliação fixa de múltiplas imagens, nomeação personalizada de imagens, definição de parâmetros de escala, exportação para formatos PDF/Word/Excel e pré-visualização de impressão.

● Medição e Arquivamento de Imagem: Estão disponíveis diversas ferramentas de medição (incluindo distância, ângulo, ângulo entre duas linhas, retângulo, distância de ponto a linha, elipse, polígono, distância entre linhas paralelas, arco de três pontos, círculo de três pontos, etc.). Suporta desenho de setas, adição de anotações de texto, inserção de linhas auxiliares e ajuste de largura de linha. Múltiplas unidades de comprimento são selecionáveis; a cor, tamanho e estilo da fonte para dados de medição também são personalizáveis. Os dados de medição podem ser resumidos e exportados como uma planilha Excel.

● Função de Análise Microestrutural: A biblioteca de software oferece uma ampla gama de módulos de detecção padrão, cobrindo padrões de análise microestrutural como GB/ASTM/ISO/DIN/QC/JB/DL/TB/SS. Números de padrão na biblioteca de software podem ser atualizados, e novos padrões estão disponíveis para atualização gratuita. Fornece três funções de classificação metalográfica: automática, comparativa e auxiliar. A função é fácil de usar, concisa, eficiente e garante medição precisa e confiável.

● Módulos de Funções Avançadas: Função EDF (Profundidade de Campo Estendida), Função de Costura de Imagem / Função de Mosaico de Imagem

● Funções de Personalização Avançada: Função de controle personalizado de palco motorizado do microscópio, função de imagem confocal, função de mapeamento óptico 3D, função de banco de dados de imagem, etc.

● Função de Análise Microestrutural com IA: Módulos personalizáveis de análise microestrutural com IA estão disponíveis. Utiliza inteligência artificial para completar todo o processo de análise e detecção microestrutural, permitindo identificação e análise automática de microestruturas de materiais. O processo de operação é simples, o que reduz a intensidade laboral do pessoal e melhora a eficiência da detecção de materiais.

● Biblioteca de Imagens de Padrões Nacionais: Contém centenas de imagens de padrões nacionais para aprendizado e referência dos clientes.

●Modelos de Relatório Diversificados: Gera automaticamente relatórios de análise microestrutural metalográfica com imagens e textos. Os utilizadores podem escolher gerar formatos de relatório com um único módulo ou múltiplos módulos. Os modelos de relatório permitem modificações, como adicionar logotipos da empresa, nomes da empresa e processos de teste. Modelos de relatório personalizados podem ser criados de acordo com necessidades específicas.

Composição do Sistema de Software de Análise Metalográfica Versão FMIA2025:

1. Programa de Software FMIA2025 (Pen Drive USB);

2.Chave de Criptografia: Tipo USB + Verificação de Código Dinâmico;

3.Materiais Escritos: Manual do Utilizador (Armazenado no Pen Drive USB);

4.Escala Micrométrica: Valor de Graduação 0.01mm.

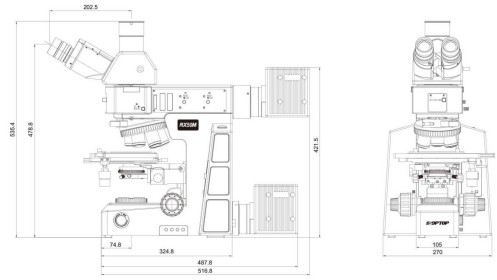

Desenho Dimensional do Microscópio Metalúrgico de Pesquisa Computadorizado RX-50MW：
