Visão Geral do Microscópio de Fase Computadorizado FL8000W

     O Microscópio Metalográfico Computadorizado FL8000W é um microscópio metalúrgico trinocular de luz transmitida-refletida. É adequado para observação microscópica de objetos opacos ou transparentes. Adotando um excelente sistema óptico infinito e um conceito de design funcional modular, oferece desempenho óptico excepcional e suporta atualizações do sistema de produtos, permitindo funções como iluminação transmitida-refletida simultânea ou independente e observação de luz polarizada. Com características de aparência elegante, operação conveniente e imagens claras, é um instrumento ideal para pesquisa em biologia, metalografia, mineralogia, engenharia de precisão, eletrônica e outros campos.

Mesa Mecânica

É uma mesa mecânica dupla com dimensões de 210*140mm e alcance de movimento de 63*50mm. O conceito de design dióptrico torna mais conveniente e confortável para os usuários operar a mesa.

Sistema de Iluminação Episcópica

Utiliza uma lâmpada halógena (com brilho ajustável), que pode fornecer imagens microscópicas claras e distintas não apenas para o método usual de observação em campo claro, mas também para métodos de observação em luz polarizada e campo escuro. Possui diafragma de campo e diafragma de abertura embutidos, que podem controlar efetivamente o alcance do campo, ajustar o contraste do campo, e o centro do diafragma de campo é ajustável.

Sistema de Iluminação Transmitida

Dispositivo de iluminação com lâmpada halógena embutida: utiliza uma lâmpada halógena 6V30W (com brilho ajustável), que pode fornecer imagens de observação microscópica claras e distintas. O condensador está equipado com um diafragma de campo embutido, e o condensador Abbe tem uma abertura numérica de N.A.1.25, com ajuste de elevação para cima e para baixo.

Tabela de Configuração do FL8000W Computadorizado com Ouro

Nota: "." é padrão; "O" é opcional

Software Genuíno de Análise de Imagem Metalográfica FMIA2025

O Software de Análise de Imagem Metalográfica FMIA2025 é um sistema de software de análise de imagem metalográfica totalmente novo desenvolvido pela nossa empresa. Desenvolvemos primeiro integrando as necessidades de teste metalográfico de empresas de fundição, fabricantes de peças automotivas, empresas de tratamento térmico, indústria de aço para rolamentos, indústria de sistemas de energia, indústria de peças ferroviárias e várias empresas de teste relevantes. Em seguida, para melhorar as taxas de qualificação de produtos e ajudar a melhorar as capacidades de teste de vários laboratórios, coletamos requisitos e sugestões de especialistas de várias indústrias e, finalmente, lançamos este sistema.

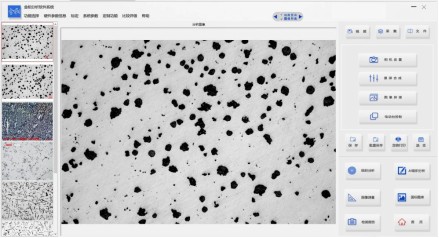

A versão FMIA2025 do Software de Análise de Imagem Metalográfica passou por uma revisão e atualização abrangentes. O sistema cobre um grande número de padrões de teste metalográficos nacionais e internacionais e integra funções de análise quantitativa e qualitativa. Adicionou novos recursos como síntese de profundidade de campo e costura de campo de imagem. Com uma interface concisa, permite a captura contínua de imagens de múltiplos campos e análise microestrutural centralizada de imagens. A operação é mais conveniente, eliminando as etapas complicadas das versões anteriores de software e tornando os testes mais rápidos e eficientes.

Criamos um conjunto totalmente novo de sistemas de ferramentas de análise metalográfica "profissional-preciso-eficiente" para simplificar a análise metalográfica.

A biblioteca de padrões nacionais do sistema de software contém centenas de categorias, basicamente cobrindo padrões metalográficos comumente usados eatendendo aos requisitos de análise e teste metalográfico da maioria das instituições. Categorias relevantes podem ser abertas de acordo com as necessidades de diferentes indústrias para satisfazer os requisitos de teste da indústria. Todos os módulos podem ser usados gratuitamente por toda a vida, e atualizações de padrões também são fornecidas gratuitamente por toda a vida.

Diante do aumento contínuo de novos materiais e materiais de grau importado, para materiais e padrões de avaliação que ainda não foram incluídos no software, pode-se fornecer inclusão e entrada personalizadas separadamente.

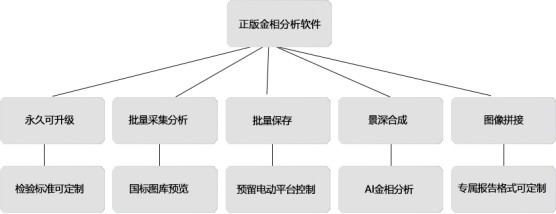

Vantagens do Produto e Introdução às Funções do Software de Análise de Imagem Metalográfica FMIA2025：

● Captura em Lote, Aquisição e Arquivamento de Imagens de Vídeo: Oferece funções de processamento em lote de múltiplas imagens, como captura em lote, definição de nome em lote, salvamento em lote e impressão em lote com ampliação fixa. Essas funções tornam o processo de inspeção de amostras em lote mais conveniente e eficiente.

       ● Configurações da Câmera: Suporta o ajuste de funções, incluindo tempo de exposição, ganho, nitidez, saturação, valor gama, contraste, brilho, balanço de branco e balanço de preto.

● Calibração de Imagem: A função de calibração foi totalmente atualizada, permitindo a conclusão com um clique da calibração de parâmetros para todas as objetivas. Comparado com o método de calibração original, o novo método de calibração é mais conveniente e rápido de operar.

● Funções de Processamento de Imagem: Inclui funções como separação de cores, conversão para tons de cinza, segmentação por limiar, processamento de binarização, aprimoramento de imagem, ajuste inverso, ajuste de nitidez, remoção de arranhões e manchas, e histograma de imagem.

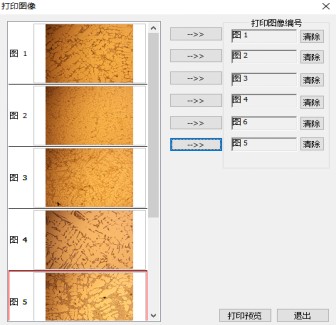

        ● Função de Impressão com Ampliação Fixa: Suporta funções, incluindo impressão com ampliação fixa de múltiplas imagens, nomeação personalizada de imagens, configuração de parâmetros de escala, exportação para formatos PDF/Word/Excel e visualização de impressão.

● Medição e Arquivamento de Imagem: Diversas ferramentas de medição estão disponíveis (incluindo distância, ângulo, ângulo entre duas linhas, retângulo, distância de ponto a linha, elipse, polígono, distância entre linhas paralelas, arco de três pontos, círculo de três pontos, etc.). Suporta desenho de setas, adição de anotações de texto, inserção de linhas auxiliares e ajuste de largura de linha. Múltiplas unidades de comprimento são selecionáveis; a cor, tamanho e estilo da fonte para dados de medição também são personalizáveis. Os dados de medição podem ser resumidos e exportados como uma planilha Excel.

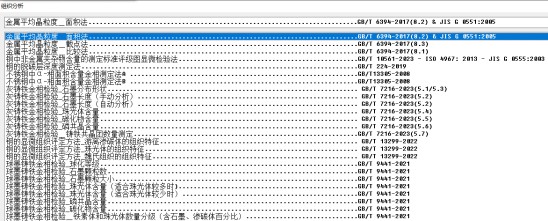

● Função de Análise Microestrutural: A biblioteca de software oferece uma ampla variedade de módulos de detecção padrão, cobrindo padrões de análise microestrutural como GB/ASTM/ISO/DIN/QC/JB/DL/TB/SS. Os números de padrão na biblioteca de software podem ser atualizados, e novos padrões estão disponíveis para atualização gratuita. Fornece três funções de classificação metalográfica: automática, comparativa e auxiliar. A função é fácil de usar, concisa, eficiente e garante medição precisa e confiável.

● Módulos de Função Avançada: Função EDF (Profundidade de Campo Estendida), Função de Costura de Imagem / Função de Mosaico de Imagem

● Funções de Personalização Avançada: Função de controle personalizado de mesa motorizada de microscópio, função de imagem confocal, função de mapeamento óptico 3D, função de banco de dados de imagens, etc.

● Função de Análise Microestrutural com IA: Módulos personalizáveis de análise microestrutural com IA estão disponíveis. Utiliza inteligência artificial para completar todo o processo de análise e detecção microestrutural, permitindo identificação e análise automática de microestruturas de materiais. O processo de operação é simples, o que reduz a intensidade do trabalho do pessoal e melhora a eficiência da detecção de materiais.

● Biblioteca de Imagens de Padrões Nacionais: Contém centenas de imagens de padrões nacionais para aprendizado e referência dos clientes.

●Modelos de Relatório Diversificados: Gera automaticamente relatórios de análise microestrutural metalográfica com imagens e textos. Os usuários podem escolher gerar formatos de relatório com um único módulo ou múltiplos módulos. Os modelos de relatório permitem modificações, como adicionar logotipos da empresa, nomes da empresa e processos de teste. Modelos de relatório personalizados podem ser criados de acordo com necessidades específicas.

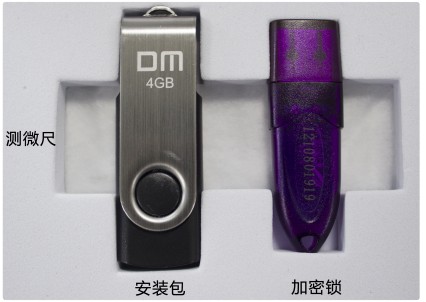

Composição do Sistema de Software de Análise Metalográfica Versão FMIA2025:

1. Programa de Software FMIA2025 (Pen Drive USB);

2.Chave de Criptografia: Tipo USB + Verificação de Código Dinâmico;

3.Materiais Escritos: Manual do Usuário (Armazenado no Pen Drive USB);

4.Escala Micrométrica: Valor de Graduação 0.01mm.

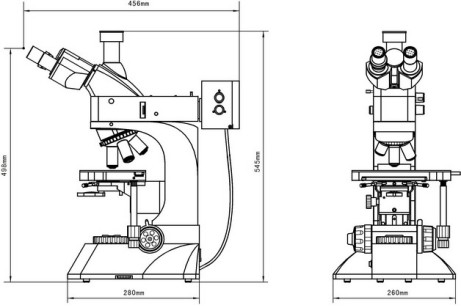

FL8000WDesenho Dimensional do Microscópio Metalográfico Computadorizado：
