Procedimento Operacional para Medição de Dispersão de Negro de Fumo

(一) Classificação por Tamanho da Dispersão de Negro de Fumo

1. Selecionar Módulo:

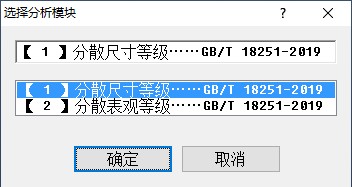

lCliqueSelecione o módulo a ser analisado: (Classificação por Tamanho da Dispersão)

（Selecione o primeiro módulo）

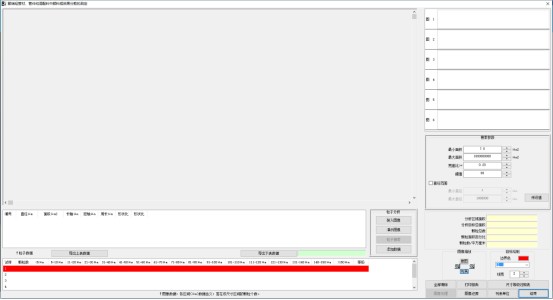

（主界面）

2.Amostragem por Câmera:

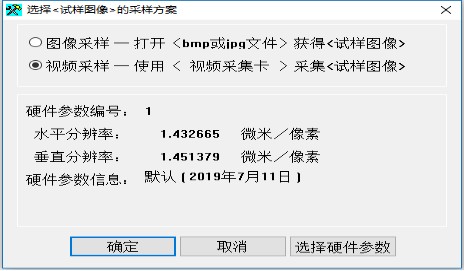

lCliqueCarregar Imagem, selecione a opção Amostragem de Vídeo na janela pop-up e clique em OK. A janela de captura de imagem será exibida。

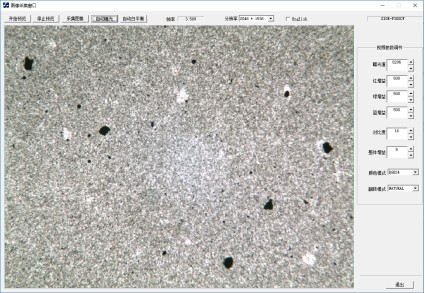

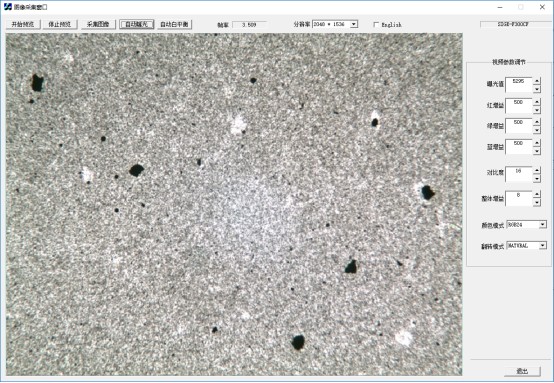

lPré-visualização: Na interface da janela de captura de imagem, clique em Iniciar Pré-visualização; o vídeo da imagem da amostra observada no microscópio será exibido na janela. Ajuste a nitidez da imagem girando a roda de foco do microscópio e otimize o brilho da fonte de luz e o tamanho do diafragma de abertura para obter o melhor efeito de imagem. Finalmente, clique em Capturar Imagem para obter a microfotografia.

lCaptura: Após clicar em Capturar Imagem, uma mensagem indicando captura bem-sucedida será exibida.。Clique em Sair (a imagem recém-capturada será exibida na interface).

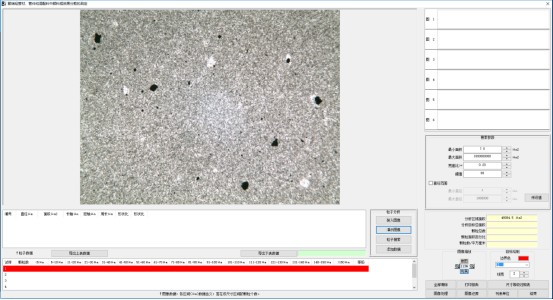

3.Análise de Partículas:

lCarregar Imagem: Clique neste botão para carregar imagens nos formatos BMP ou JPG.

lProcessamento de Imagem: Clique no botão Processamento de Imagem para processar a imagem carregada.

lImagens de Demonstração: Clique neste botão para rolar e carregar as 3 imagens de demonstração pré-instaladas no software, ajudando os usuários a se familiarizarem mais facilmente com a operação do software.

lBusca de Partículas: Clique neste botão para buscar partículas na imagem.

lAdicionar Dados: Adicione o número de partículas de negro de fumo dentro de diferentes faixas de diâmetro identificadas na busca à lista de Dados de Partículas.

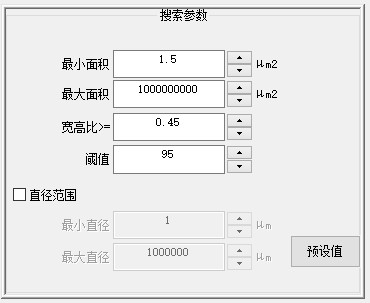

lParâmetros de Busca: Ajuste os valores aqui para otimizar a busca por partículas de negro de fumo. Esses parâmetros geralmente não precisam ser modificados uma vez configurados corretamente.

Área Mínima, Área Máxima, Proporção de Aspecto, Faixa de Diâmetro: O software detecta apenas partículas dentro das faixas definidas.

Limiar: Diferentes valores de limiar podem ser definidos para obter resultados de detecção variados.

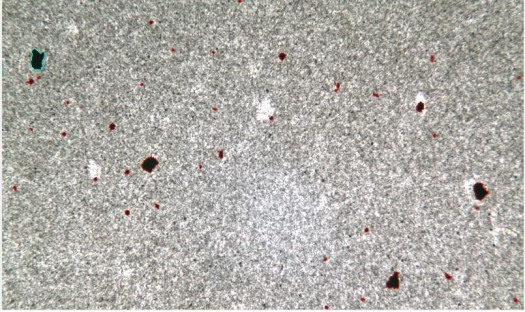

(As partículas detectadas)

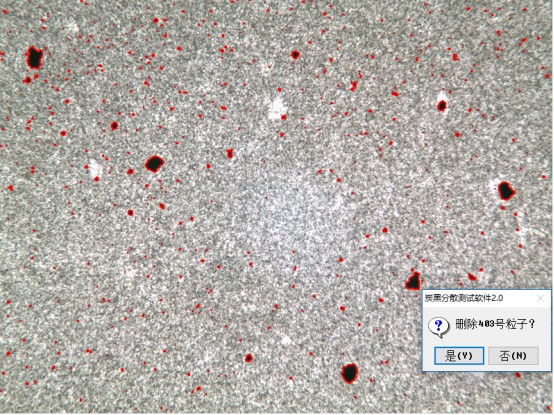

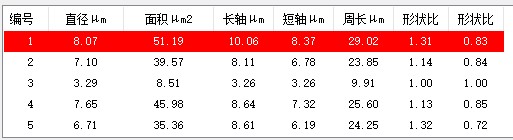

Após a conclusão da busca de partículas, os parâmetros de cada partícula serão exibidos na lista de partículas. Se o usuário considerar uma partícula não conforme, pode clicar com o botão direito na linha correspondente na lista e excluí-la.

Se o usuário considerar uma partícula não conforme, pode clicar com o botão direito na linha correspondente na lista e excluí-la.

4.Visualizar Classificação: Clique na Tabela de Comparação de Classificação por Tamanho para verificar as classificações especificadas no padrão.

(二) Classificação por Aparência da Dispersão de Negro de Fumo

1. Selecionar Módulo:

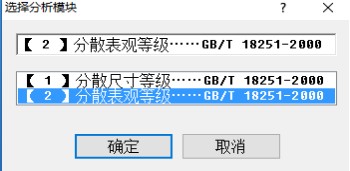

lCliqueEm seguida, selecione o segundo módulo de análise (conforme mostrado na figura abaixo) e clique em OK.

lAcesse a interface

（主界面）

2.Amostragem por Câmera:

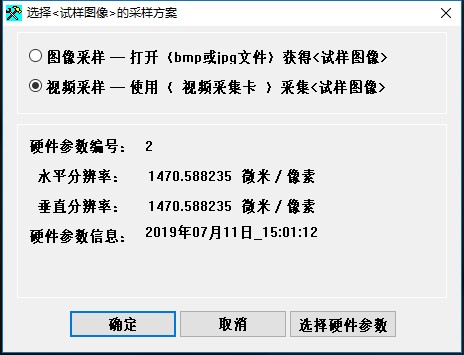

lCliqueCarregar Imagem, selecione a opção Amostragem de Vídeo na janela pop-up e clique em OK. A janela de captura de imagem será exibida.

lNa interface da janela de captura de imagem, clique emIniciar Pré-visualização: o vídeo da imagem da amostra observada no microscópio será exibido na janela. Ajuste a nitidez da imagem girando a roda de foco do microscópio e otimize o brilho da fonte de luz e o tamanho do diafragma de abertura para obter o melhor efeito de imagem. Finalmente, clique em Capturar Imagem para obter a microfotografia.

3. Comparação e Classificação

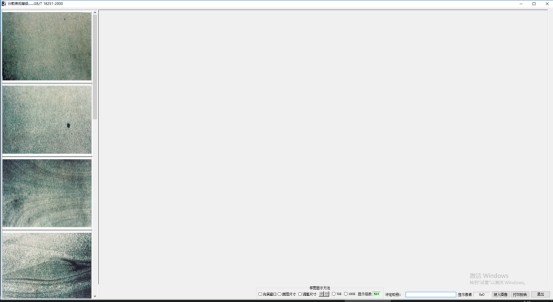

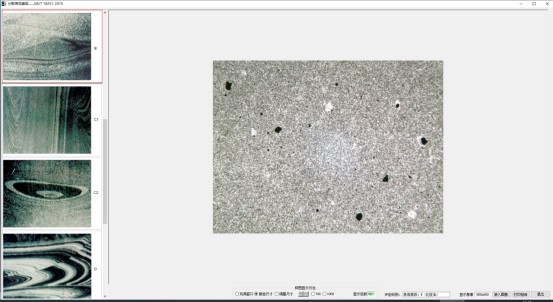

lDefina a ampliação correspondente para a microfotografia capturada e compare-a com as imagens padrão à esquerda (ou seja, as imagens no Anexo B da GB/T18251-2019) para classificação.

lApós clicar para selecionar a classificação correspondente para comparação, a classificação correspondente será exibida.

4.Imprimir Relatório:

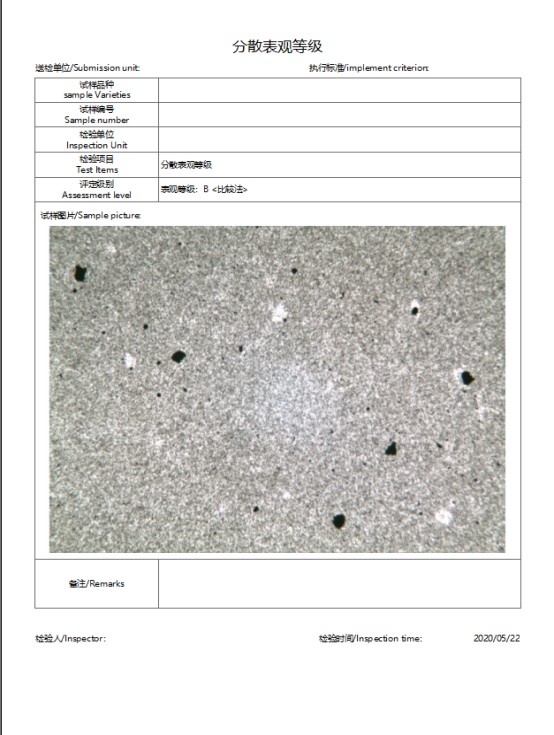

lApós a conclusão da classificação, clique em Imprimir Relatório para acessar a interface de impressão/edição e pré-visualização do relatório. Na interface de edição do relatório de impressão, você pode inserir e concluir o conteúdo relevante do relatório (por exemplo, inserir o nome da unidade, horário do teste, nome do testador, definir a ampliação da imagem e a barra de escala, etc.). O relatório também pode ser exportado e salvo em três formatos: PDF, WORD e EXCEL.

lNa função Imprimir Relatório, os usuários podem clicar em Pré-visualizar Impressão para verificar o efeito do relatório.
