I. Medição e análise do diâmetro médio das fibras de lã mineral

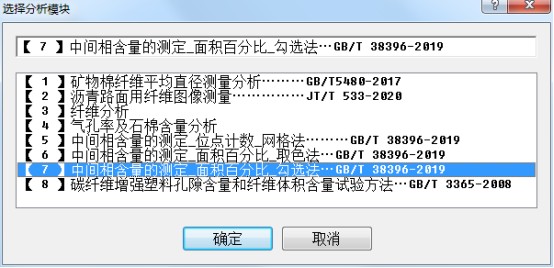

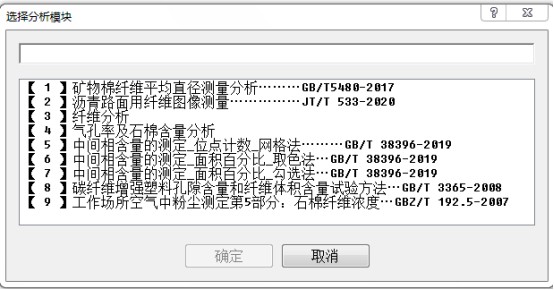

1. Selecione o módulo :

Ø Clique Em seguida, selecione o Módulo de Análise.

Ø Entre na interface

( Interface principal )

2. Dados de Medição

Ø Primeiro, abra a interface e importe a imagem que deseja medir.

Você pode selecionar a imagem a ser medida na barra de navegação.

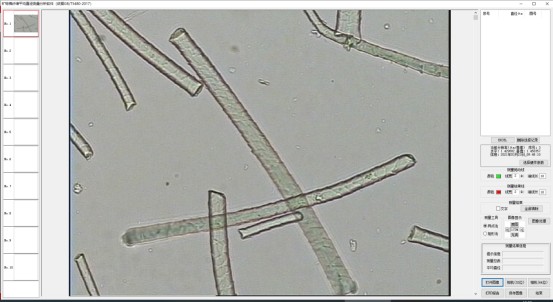

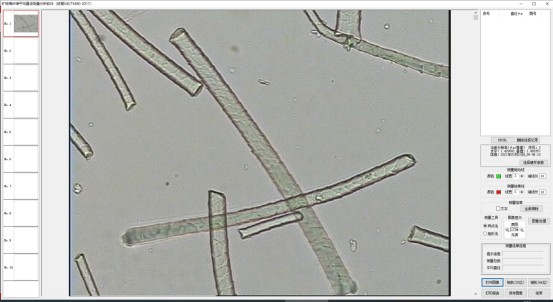

( A interface após a importação da imagem )

Ø As ferramentas de medição disponíveis são: Método do retângulo e método dos dois pontos.

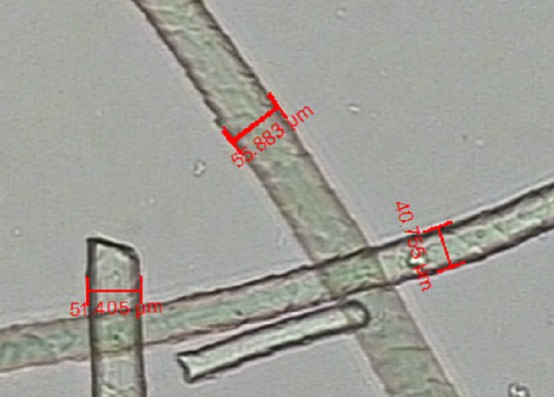

Ø Primeiro, selecione o Método de Dois Pontos para medição → mantenha o botão do mouse pressionado e arraste para desenhar um segmento de reta.

Ø Marque a caixa "Texto" — o texto da medição será exibido na interface da imagem.

Ø Defina a cor e o tamanho do segmento de linha arrastado.

Ø (Arraste a linha de medição para definir sua cor, largura e comprimento final.)

Ø (Mostra a linha de medição e define a cor, a largura da linha e o comprimento da linha final.)

(Interface de Medição)

Ø Os dados de medição serão exibidos e classificados automaticamente no lado direito.

Ø As ferramentas de medição disponíveis são: Método do retângulo e método dos dois pontos.

Ø Selecione o Método do Retângulo para medição → arraste diretamente para desenhar uma caixa retangular.

(Interface de Medição)

Ø Os dados serão acumulados automaticamente.

3. Imprimir relatório:

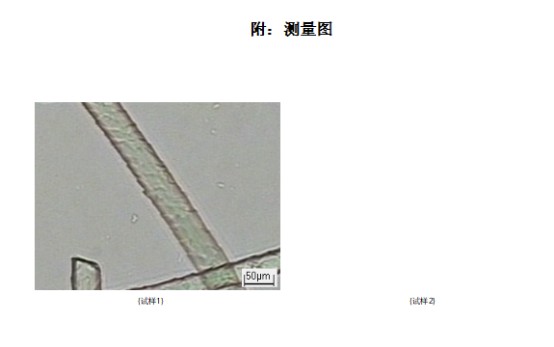

Ø Imprimir relatório Os usuários podem clicar em Visualizar impressão para ver o resultado do relatório.

Ø Informações como o nome do relatório podem ser inseridas manualmente.

Ø Os arquivos podem ser salvos em vários formatos.

II. Medição de imagem de fibra para pavimento asfáltico

1. Selecione o módulo:

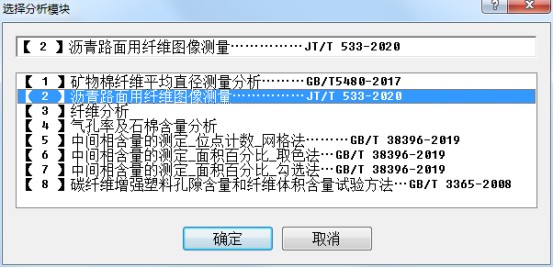

Ø Clique e selecione o módulo de análise.

Ø Acesse a interface.

Ø Abra a imagem e importe a figura que deseja medir.

Você pode selecionar a imagem a ser medida na barra de navegação.

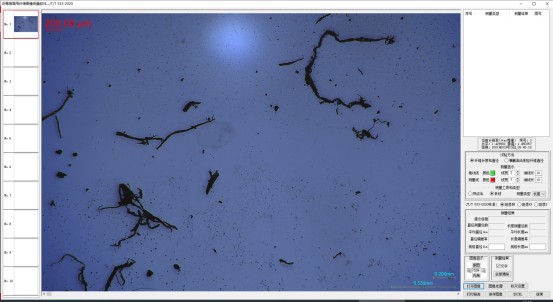

( A interface após a importação da imagem. )

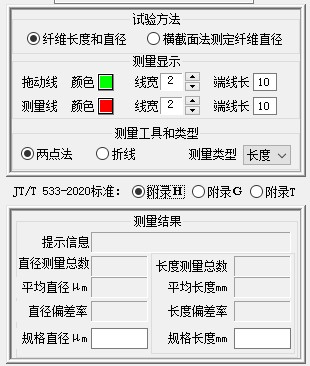

Ø As ferramentas de medição incluem "Método experimental para comprimento e diâmetro da fibra" e "Método experimental para determinação do diâmetro da fibra pelo método da seção transversal".

(1) Método experimental para comprimento e diâmetro da fibra

Ø Primeiro, selecione "Método Experimental para Comprimento e Diâmetro da Fibra" para medição —> clique e segure o botão do mouse e arraste um segmento de linha.

Ø Os tipos de medição incluem "Método de dois pontos" e "Método da polilinha".

Ø Existem dois tipos de medição: comprimento e diâmetro.

Ø Marque a caixa "Texto" — o texto da medição será exibido na interface da imagem .

Ø Defina a cor e o tamanho do segmento de linha arrastado.

Arraste a linha e a linha de medição (exiba a medição, defina a cor, a largura da linha e o comprimento da linha final).

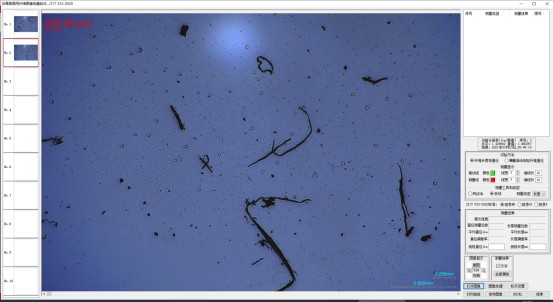

(Interface de medição)

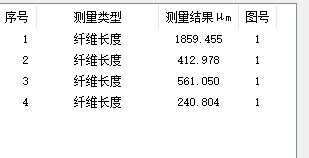

Ø Os dados de medição serão exibidos e classificados automaticamente no lado direito.

Ø Os tipos de medição incluem "Método de dois pontos" e "Método de seleção de linha".

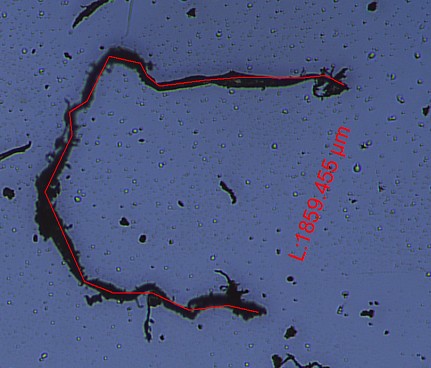

Ø Selecione "Método de Seleção de Linha" para medição —> Primeiro, clique com o botão esquerdo do mouse na interface para confirmar o ponto inicial, clique sequencialmente com o botão esquerdo para confirmar os próximos pontos e, finalmente, clique duas vezes com o botão esquerdo para concluir a medição.

( Interface de medição )

Ø Os dados serão acumulados automaticamente.

(2) Método experimental para comprimento e diâmetro da fibra

Ø Em seguida, selecione "Método experimental para determinar o diâmetro da fibra pelo método da seção transversal" para realizar a medição.

Ø Selecione a opção Texto — o texto da medida será exibido na imagem.

Ø Defina a cor e o tamanho do segmento de linha arrastado.

Arrastar linha e linha de medição (exibir medidas, definir cor, largura da linha e comprimento da linha final).

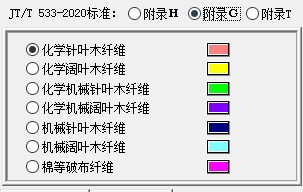

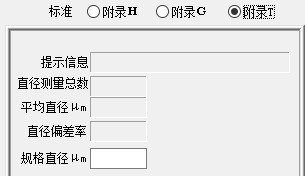

Ø Selecione o padrão de medição

Ø Apêndice G: Selecione o padrão de medição conforme necessário.

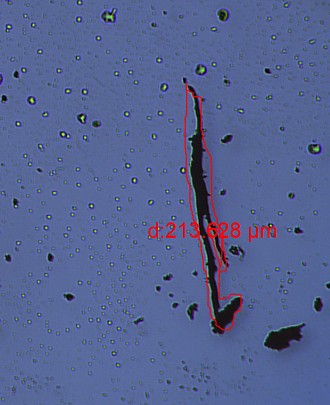

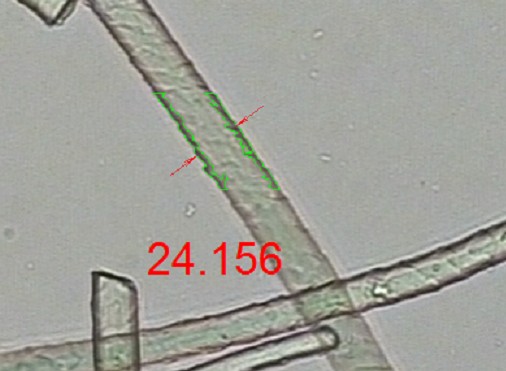

Ø Mantenha pressionado o botão esquerdo do mouse e desenhe um círculo para envolver a fibra.

(Interface de medição)

Ø Apêndice T: Selecione o padrão de medição conforme necessário.

Ø Os dados de medição serão exibidos e classificados automaticamente no lado direito.

Ø Os dados de medição serão exibidos e classificados automaticamente no lado direito.

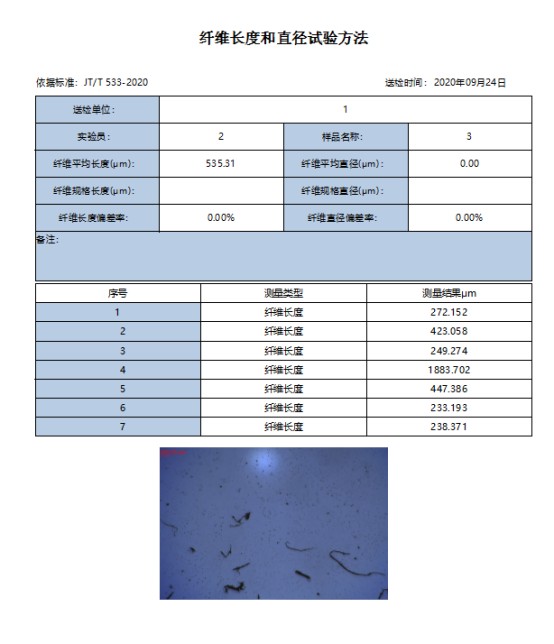

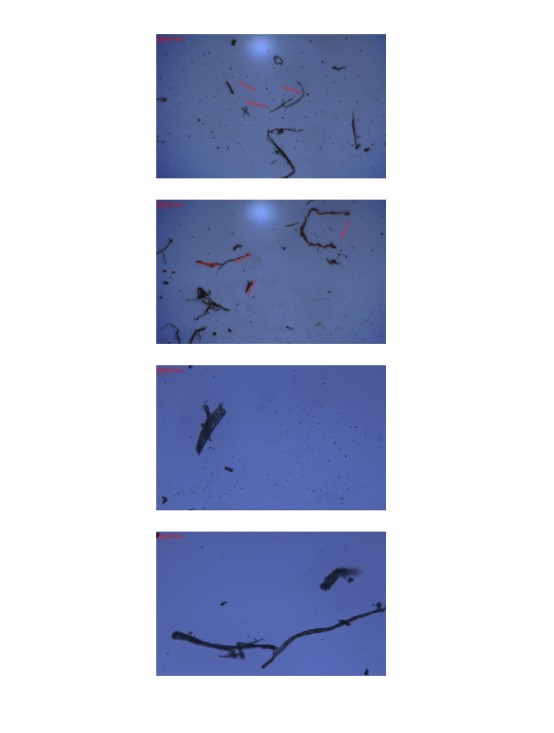

2. Imprimir relatório

Ø Clique no botão na interface.

Ø Informações como o nome do relatório podem ser inseridas manualmente.

Ø Os arquivos podem ser salvos em vários formatos.

3. Configuração da escala

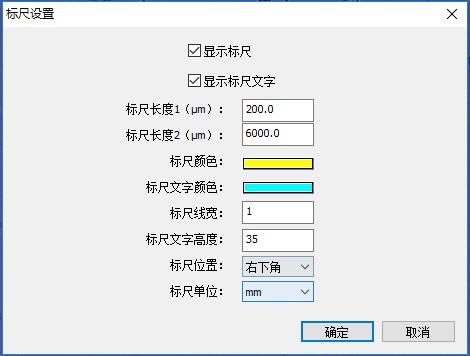

Ø Clique no botão Configuração da Escala .

Ø Configure os itens de escala correspondentes.

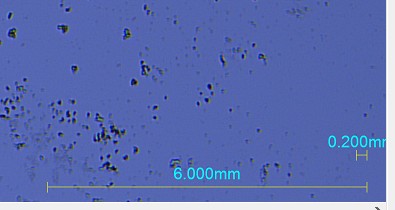

Ø Exibir o efeito de régua:

三、 Análise de Fibra

1. Selecione o módulo:

Ø Clique e selecione o módulo de análise.

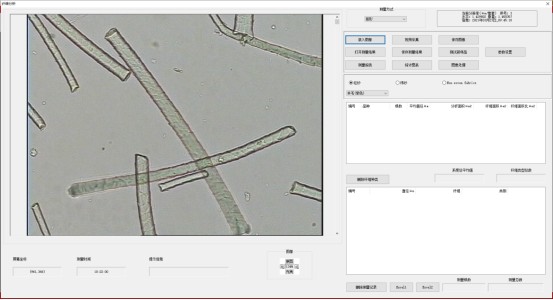

Ø Acesse a interface.

2. Correção do valor do parâmetro

Ø Clique no botão Configurações de Parâmetros .

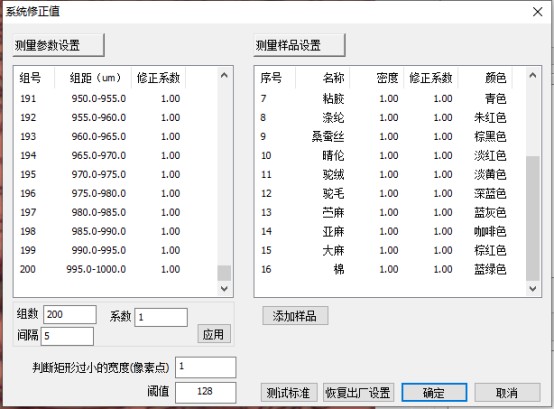

Ø A lista à esquerda exibe os parâmetros de medição e a lista de categorias mostra as listas de amostras de teste. Os parâmetros padrão são mostrados na figura. Clique duas vezes em qualquer linha da lista para modificá-la.

Ø Você pode adicionar amostras, ajustar o número de grupos, coeficientes e intervalos globalmente e restaurar as configurações de fábrica. Clique no botão OK para retornar à interface de medição após a configuração.

3. Medição

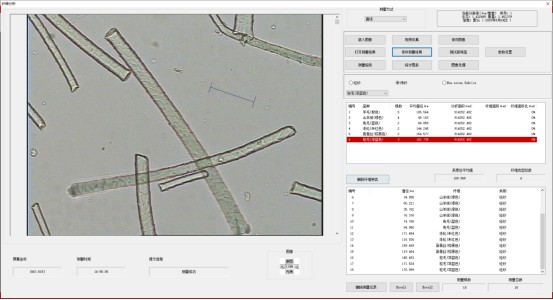

Ø Selecione a ferramenta de medição e arraste-a diretamente na interface para medir o diâmetro da fibra.

Ø O recurso "Ajuste de Limite", localizado no canto inferior direito da interface, é especialmente útil para medições retangulares. Ele permite definir o valor de cinza para identificar o limite da fibra, possibilitando uma localização mais precisa do limite e o cálculo mais exato do diâmetro da fibra.

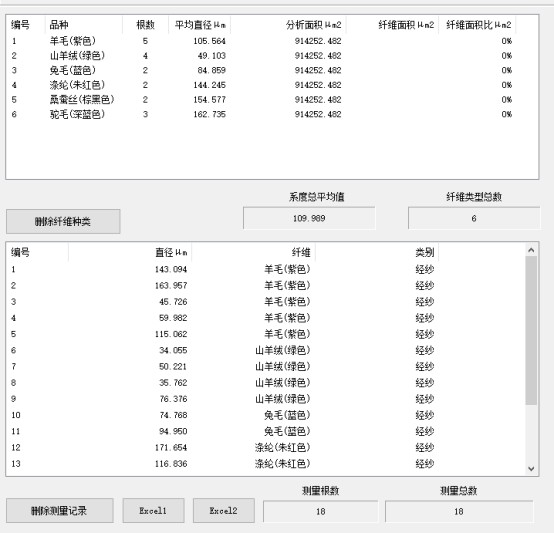

Ø Selecione o tipo de medição e o tipo de amostra.

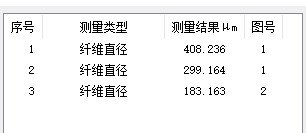

Ø Clique duas vezes em uma linha da lista de medidas para modificar o nome e a categoria da fibra.

Ø Clique com o botão direito do mouse em uma linha da lista para modificar os dados de medição da fibra.

4. Amostra de teste

Ø Clique no botão Testar nova amostra antes de realizar o teste.

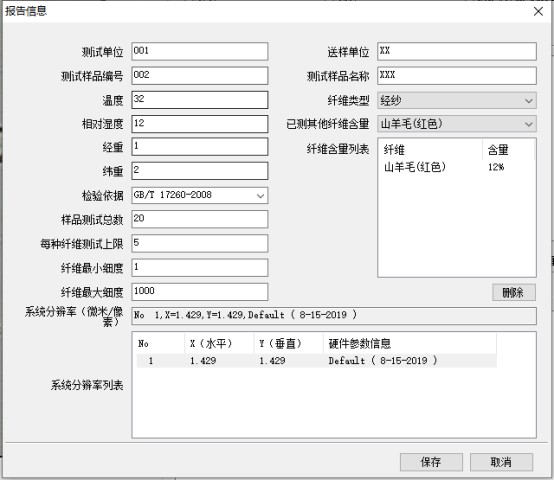

Ø Insira os dados correspondentes e clique em Salvar, conforme mostrado na figura.

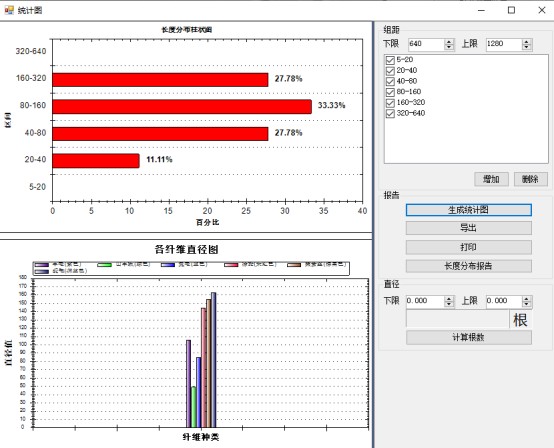

5. Gráfico Estatístico

Ø Clique no botão Gráfico Estatístico .

Ø A figura superior mostra a distribuição de partículas em cada distância entre grupos de fibras, e a figura inferior mostra a distribuição do diâmetro médio das fibras medidas. A distância entre os grupos pode ser ajustada e a curva pode ser ampliada com o mouse.

Ø Exporte e imprima o gráfico da curva conforme mostrado na figura.

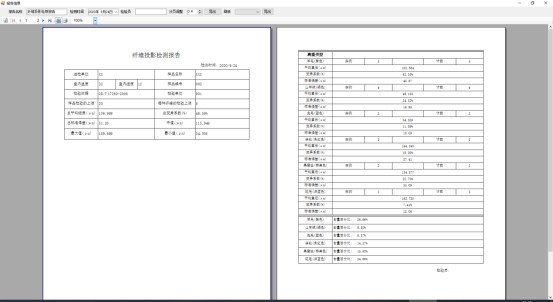

6. Relatório de Medição

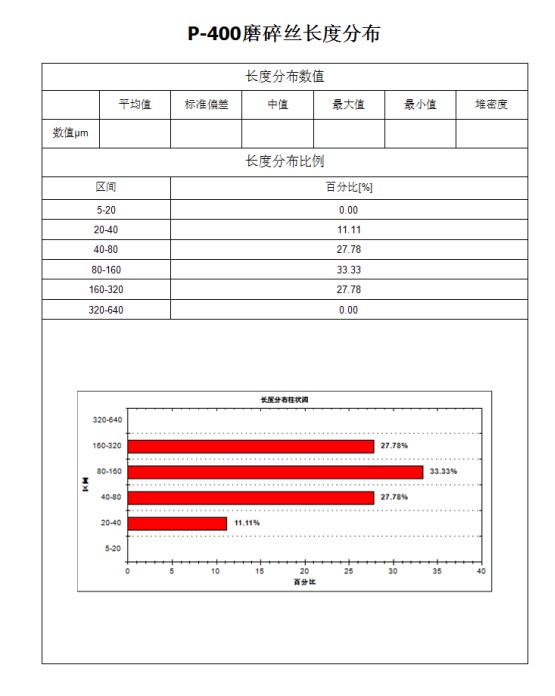

Ø Clique no botão Relatório de Medição na interface.

Ø Informações como o nome do relatório podem ser inseridas manualmente.

Ø Os arquivos podem ser salvos em vários formatos.

7. Salvar resultados de medição

Ø O software pode salvar os resultados dos dados de medição. Clique no botão Salvar Resultados da Medição.

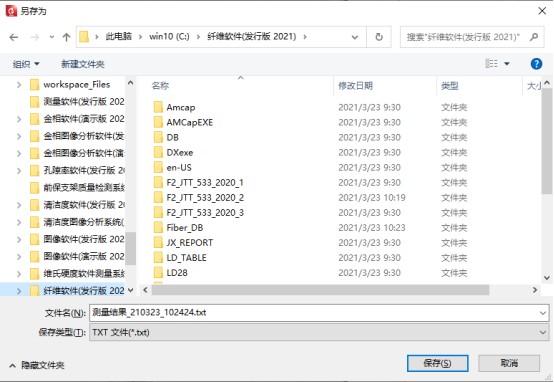

Ø Clique em Salvar .

8. Abrir resultados de medição

Ø Para abrir e visualizar os dados salvos, clique no botão Abrir Resultados da Medição.

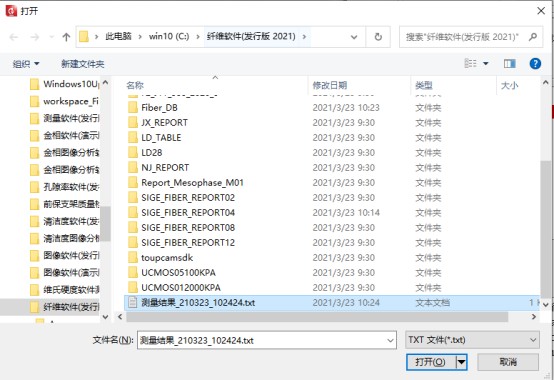

Ø Selecione o arquivo que deseja abrir e clique em Abrir para carregar os dados de medição salvos anteriormente.

IV. Análise de porosidade e teor de amianto

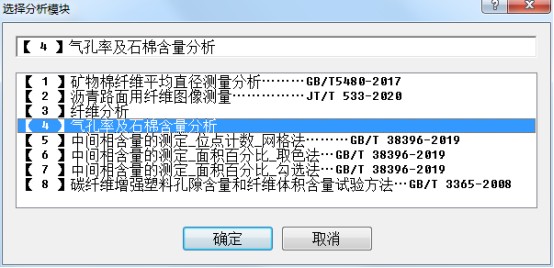

1. Selecione o módulo:

Ø Clique e selecione o módulo de análise.

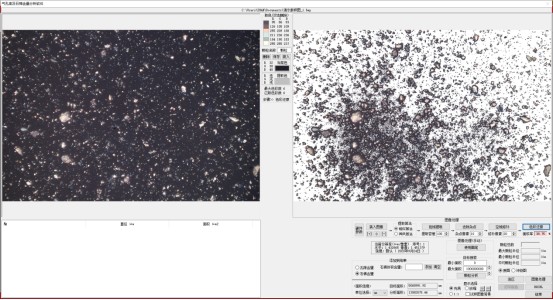

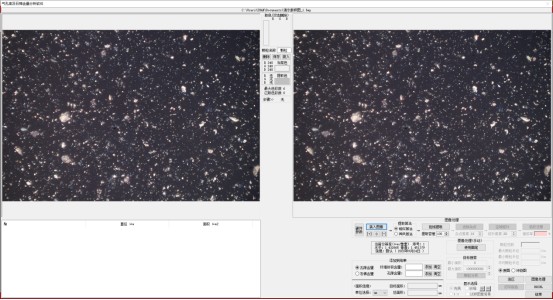

Ø Acesse a interface – a interface após o carregamento da imagem.

2. Extração de Cor

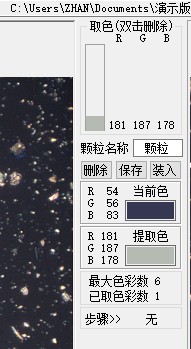

Posicione o cursor sobre a imagem à esquerda. Uma ferramenta de seleção de cores será exibida. Clique diretamente na cor para selecioná-la.

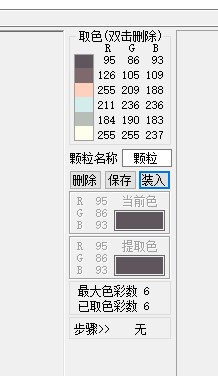

As informações de cor serão exibidas no centro (até 6 cores podem ser extraídas).

Ø O botão Salvar aqui pode ser usado para salvar as cores extraídas.

O botão de carregamento permite importar as cores salvas.

Após a extração de cores, clique no botão Extrair Gama de Cores para iniciar.

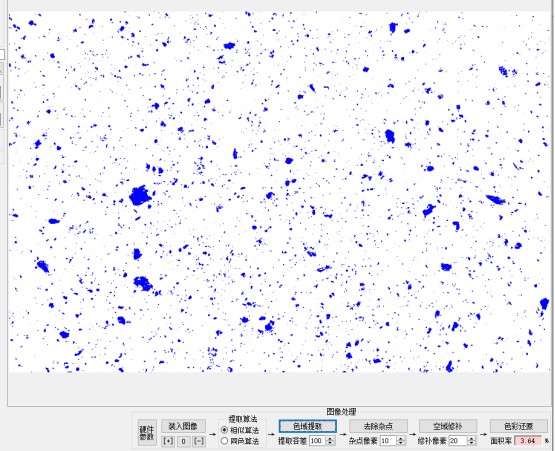

Em seguida ---- Remoção de ruído ---- Reparo espacial ---- Restauração de cores ----. (Imagem após o processamento)

3. Análise de Dados

Ø Defina o limite e clique em Análise de Partículas .

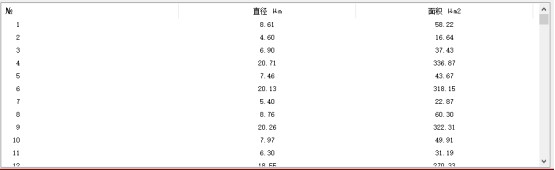

Ø Os dados serão exibidos na caixa de texto à esquerda.

Ø Adicionar cálculo para conteúdo de vazios (a função de conteúdo de amianto é semelhante).

Ø Insira o conteúdo e clique em Adicionar para calcular automaticamente a porcentagem.

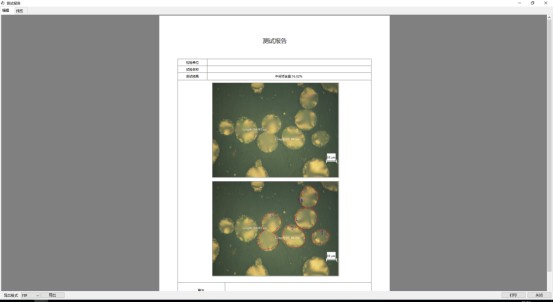

2. Imprimir relatório

Ø Após a conclusão da análise, clique no botão Imprimir relatório .

Ø Insira os dados correspondentes.

Ø Estão disponíveis vários formatos de impressão de relatórios.

V. Determinação do conteúdo de mesofase — Contagem de pontos — Método da grade (GB/T 38396-2019)

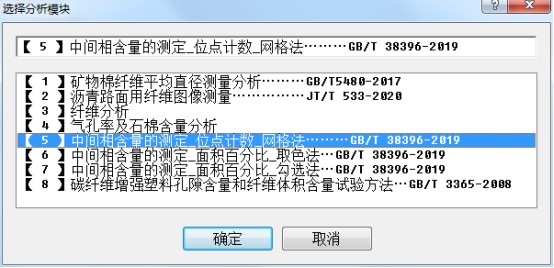

Ø Clique e selecione o módulo de análise:

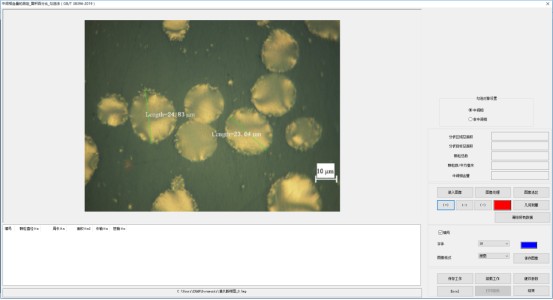

Ø Acesse a interface – Interface após o carregamento da imagem

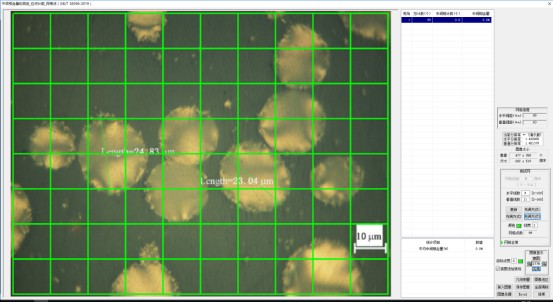

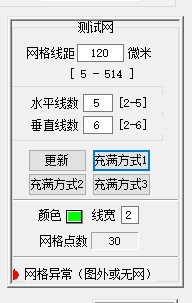

Ø Configure a grade de teste:

Ø Clique com o botão esquerdo para adicionar o número de mesofases e com o botão direito para remover o número de mesofases.

Ø Clique no botão do Excel para exportar a lista de resultados para um arquivo do Excel.

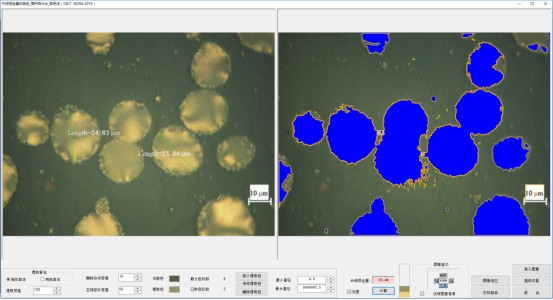

VI. Determinação do conteúdo de mesofase — Contagem de pontos — Método de grade (GB/T 38396-2019)

Ø   Clique e selecione o módulo de análise:

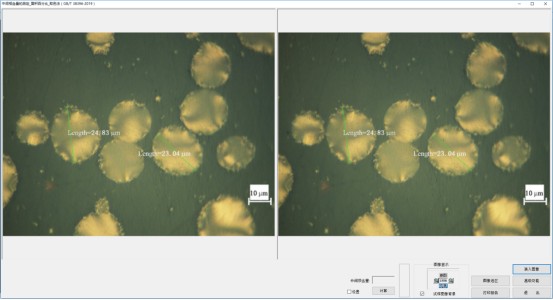

Ø Acesse a interface – Interface após o carregamento da imagem

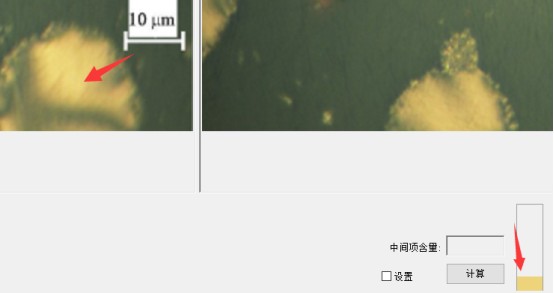

Ø Use o botão esquerdo do mouse para clicar na estrutura de cor da mesofase a ser extraída da imagem de análise à esquerda.

Ø Verifique as configurações e configure os parâmetros para extração da mesofase.

Ø Clique no botão Calcular para calcular o conteúdo da mesofase.

Ø Use o botão esquerdo do mouse para excluir ou adicionar estruturas de mesofase na imagem de análise à direita.

Ø Clique em Imprimir relatório para gerar o relatório de resultados.

VII. Determinação do conteúdo de mesofase — porcentagem de área — método de verificação (GB/T 38396-2019)

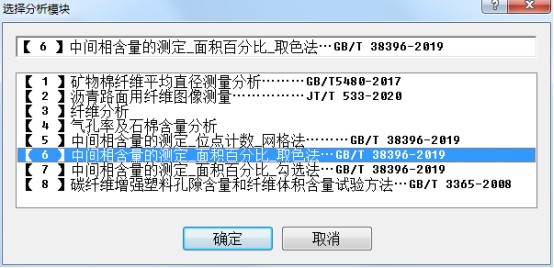

Ø Clique e selecione o módulo Análise:

Ø Acesse a interface – Interface após o carregamento da imagem

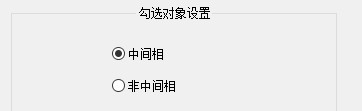

Ø Defina o objeto a ser verificado:

Ø Verifique a estrutura da mesofase na imagem de análise:

Ø O sistema calcula automaticamente o resultado do conteúdo da mesofase.

Ø Clique no botão Imprimir relatório para gerar o relatório de resultados.

VIII. Método de ensaio para teor de vazios e teor de volume de fibras em plásticos reforçados com fibra de carbono: GB/T 3365-2008

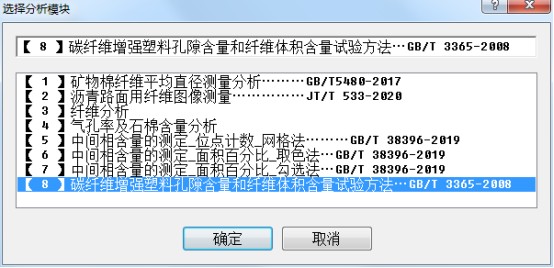

Clique e selecione o módulo Análise.

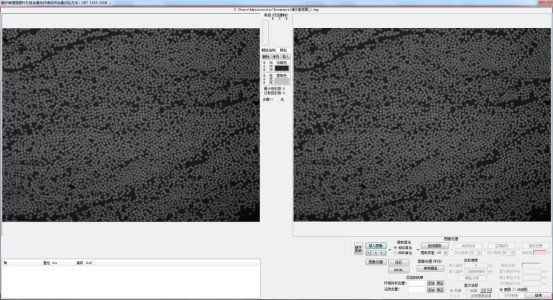

Acesse a interface – Interface após o carregamento da imagem

Extração de Cor

Mova o cursor do mouse para a imagem à esquerda. Uma ferramenta de seleção de cores será exibida. Clique diretamente na cor para selecioná-la.

Após a extração de cores, siga os passos abaixo: clique no botão Extrair Gama de Cores → remover ruído → reparo do domínio espacial → restauração de cores. (Imagem após a operação)

Defina o limite e clique em Análise de Partículas .

Os dados serão exibidos na caixa de texto à esquerda.

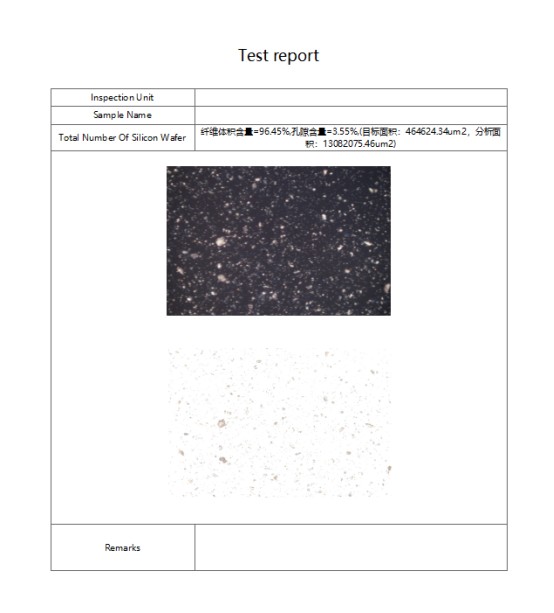

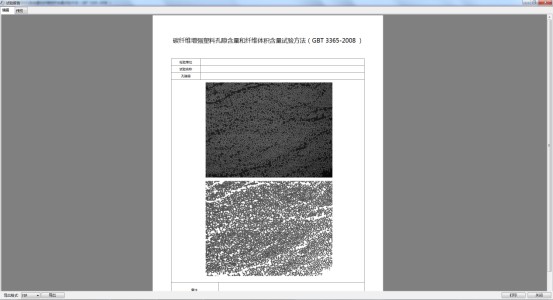

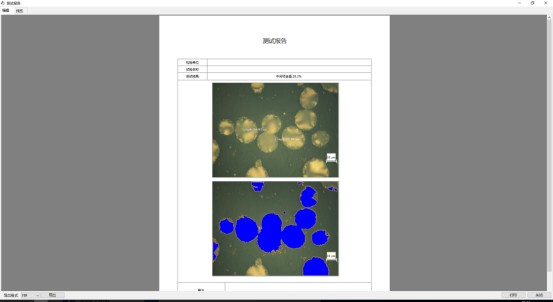

Imprimir relatório

Após a conclusão da análise, clique em Imprimir relatório. botão e insira os dados correspondentes.

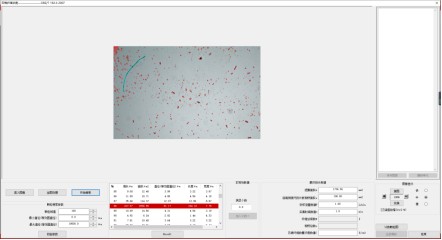

Parte 5: Concentração de fibras de amianto no ar do local de trabalho - Determinação de poeira - Parte 5: GBZ/T 192.5-2007

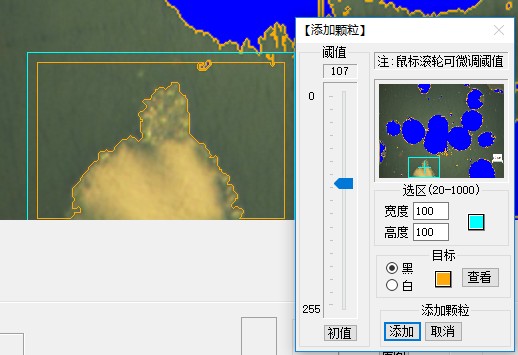

De acordo com os parâmetros de busca, o software encontra as partículas que atendem aos requisitos e calcula o perímetro, a área, o diâmetro maior, o diâmetro menor e a relação de aspecto de cada partícula. Ele também contabiliza o número de partículas e a porcentagem de partículas em cada intervalo de diâmetro maior e menor. Partículas podem ser adicionadas ou excluídas manualmente.

( Interface do módulo )

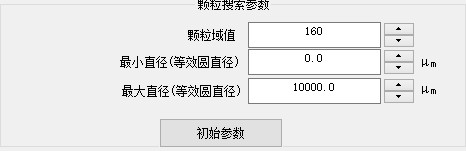

( Parâmetros de pesquisa )

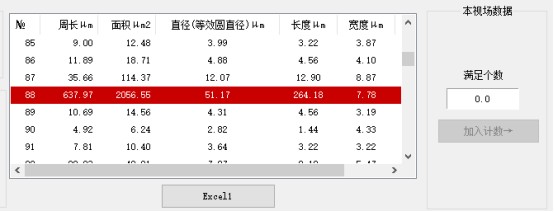

( Dados do Campo de Visão )

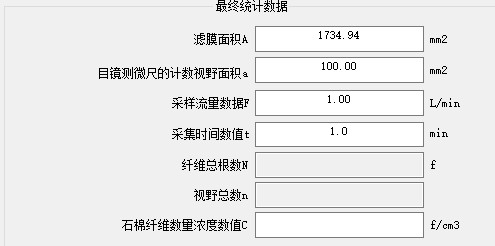

( Dados Estatísticos Finais )
