Visão Geral do Software

    O FHF2024 Weld Penetration Measurement Software é uma solução dedicada desenvolvida de forma independente pela nossa empresa, projetada principalmente para atender aos requisitos de inspeção de qualidade de solda para aço estrutural, soldagem a costura de aço inoxidável, soldagem de ligas de alumínio e outros processos de soldagem. É adequado para fabricantes de veículos completos e peças automotivas, indústria de vasos de pressão, testes de processo de soldagem estrutural, avaliação de qualidade de soldagem aeroespacial, bem como a inspeção de todos os tipos de soldagem.

      O software é capaz de medir a penetração da solda, largura da solda, reforço da solda e diâmetro dos poros. Além disso, permite a observação macroscópica de defeitos de soldagem, como poros de soldagem, inclusão de escória, trincas, penetração incompleta, falta de fusão e subcorte. Ele suporta itens de medição personalizáveis para criar modelos de medição específicos da empresa e permite que os usuários definam parâmetros de triagem de qualidade de soldagem para gerar automaticamente julgamentos OK/NG. Por fim, pode exportar dados e gerar relatórios de teste. Além disso, o software oferece funções de processamento de imagem, como sobreposição de texto e linhas de escala em imagens.

Compatível com sistemas operacionais principais, incluindo Windows 10 e Windows 11, o software pode melhorar efetivamente a eficiência do trabalho dos inspetores de qualidade. Ele também oferece serviços para empresas estabelecerem relatórios padronizados e monitorarem a tendência geral da qualidade da solda. Com uma interface amigável, o software é fácil de operar e dominar.

Introdução às FunçõesBásicas do Software

1. Sistema de Gerenciamento de Banco de Dados: Todos os registros de medição são salvos automaticamente no banco de dados para evitar perda de dados devido a operações incorretas. O banco de dados suporta funções subsequentes, como filtragem, busca e exportação de dados. Atualmente, o software foi verificado para armazenar e consultar 5.000 conjuntos de dados e imagens originais. Em princípio, não há limite superior para o número de entradas de dados, sujeito apenas ao espaço de armazenamento do hardware do computador.

2.Função de Teste em Lote: Os usuários podem personalizar números de peças para testes centralizados, com todos os dados de teste registrados automaticamente. O software também permite a exportação personalizada em lote de relatórios de teste com base nos dados medidos.

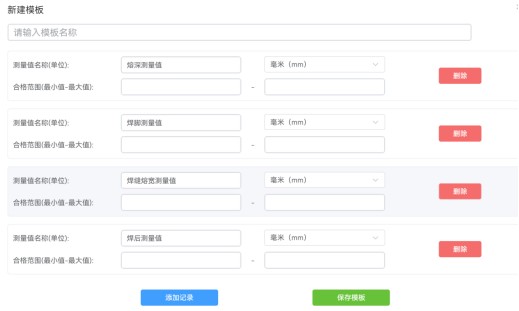

3. Modelos de Inspeção Personalizáveis: As empresas podem definir itens de inspeção, como penetração da solda, largura da solda, reforço da solda, diâmetro dos poros, poros de soldagem e inclusão de escória, e definir limites de julgamento OK/NG para criar modelos de inspeção específicos da empresa.

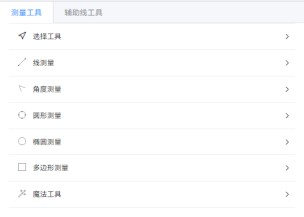

1. Ferramentas de Medição Diversificadas: A medição de penetração da solda consiste principalmente em três funções: desenho de linha de medição, desenho de linha auxiliar e exibição do resultado da medição. Ele está equipado com várias ferramentas de medição, incluindo linha reta, polilinha, distância ponto-linha, ângulo, círculo de dois pontos, círculo de três pontos, elipse, retângulo e polígono.

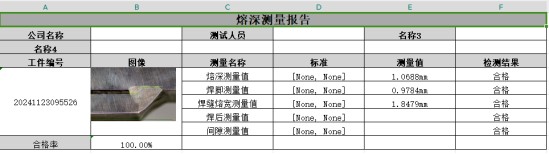

1. Geração de Relatórios Gráficos e Textuais: Ele suporta a exportação de três formatos de relatório, incluindo Word, Excel e PDF. O software permite configurações personalizadas de tabelas de relatório para criar relatórios específicos da empresa, com a flexibilidade de adicionar ou remover entradas conforme necessário.
