Funções Básicas

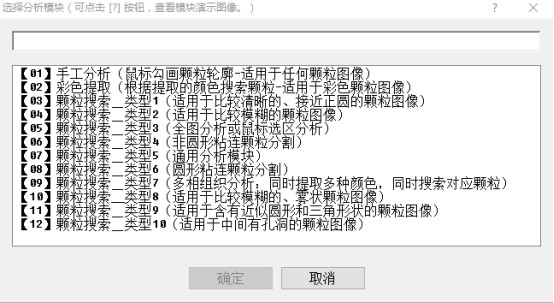

Módulo de Análise de Imagem

【01】Análise Manual (Delineamento de Contorno de Partículas via Mouse – Adequado para Qualquer Imagem de Partícula)Delimite os contornos das partículas desenhando linhas com o mouse para calcular o diâmetro, perímetro, área, eixo maior e eixo menor de cada partícula, bem como a área total do alvo de análise, número total de partículas, número de partículas por milímetro quadrado e porcentagem de área da fase. O trabalho de desenho atual pode ser salvo como um arquivo, que também pode ser carregado no software.

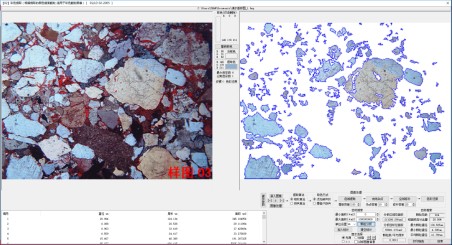

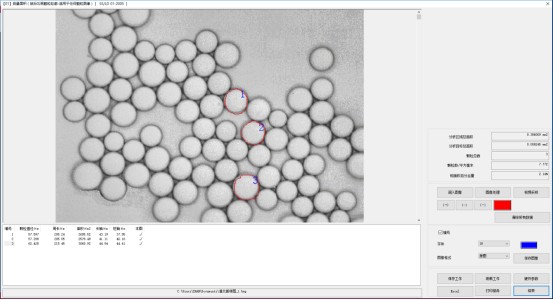

(Interface do Software)

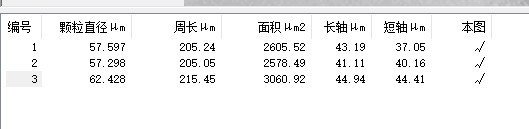

(Lista de Dados)

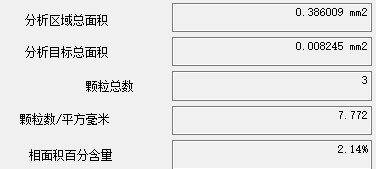

(Dados de Análise)

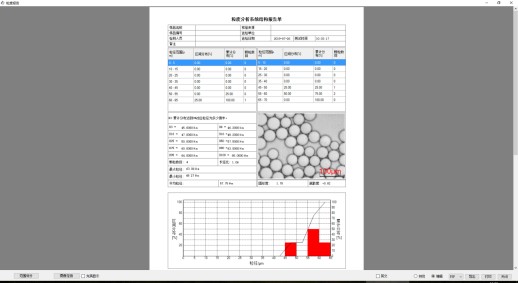

(Relatório de Análise)

【02】Extração de Cor (Detecção de Partículas Baseada em Cores Extraídas – Adequado para Imagens de Partículas Coloridas)Selecione a cor da partícula na imagem com o mouse, depois defina os parâmetros de extração para extrair as partículas que atendem aos requisitos. Calcule o diâmetro, perímetro e área de cada partícula, bem como o número total de todas as partículas, porcentagem de área da fase, diâmetro máximo da partícula, diâmetro mínimo da partícula, diâmetro médio da partícula e outros dados.

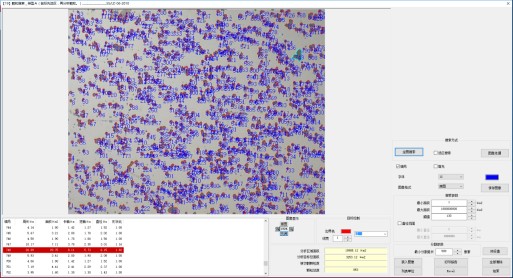

(Interface do Software)

(Dados de Análise)

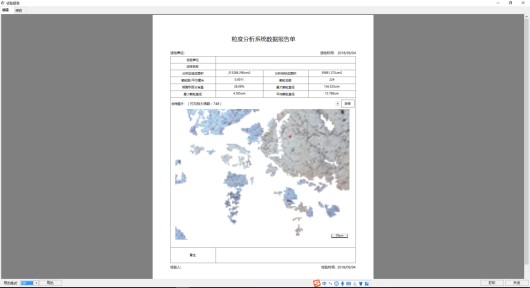

(Relatório de Impressão, Formato 1)

(Relatório de Impressão, Formato 2)

【03】Detecção de Partículas – Tipo 1 (Adequado para Imagens de Partículas Claras e Quase Circulares)O software detecta partículas que atendem aos requisitos com base nos parâmetros de detecção definidos e calcula o perímetro, área, eixo maior, eixo menor e diâmetro de cada partícula, bem como parâmetros incluindo área total das partículas, porcentagem de área das partículas, número total de partículas, diâmetro médio, número de partículas por milímetro quadrado, DN10, DN50, DN90, DS10, DS50 e DS90. Também conta o número de partículas, porcentagem de distribuição e porcentagem cumulativa dentro de cada intervalo de diâmetro de partícula e gera gráficos estatísticos.

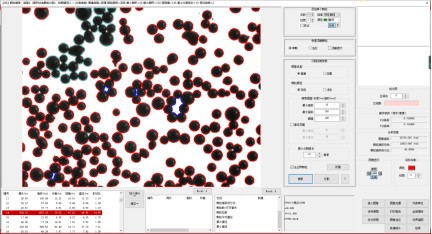

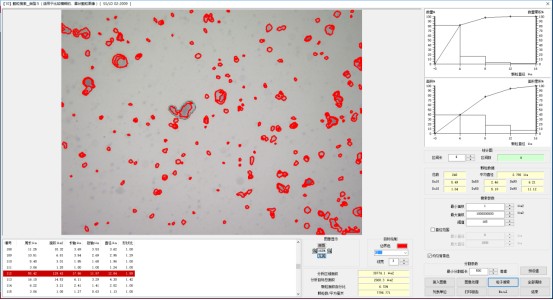

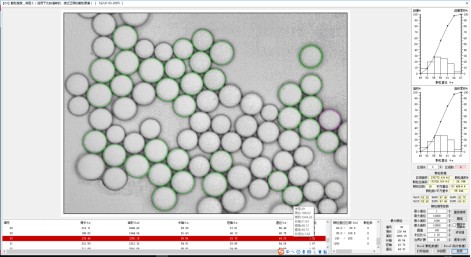

 (Interface do Software)

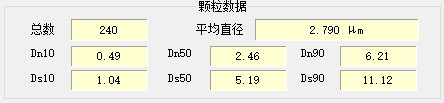

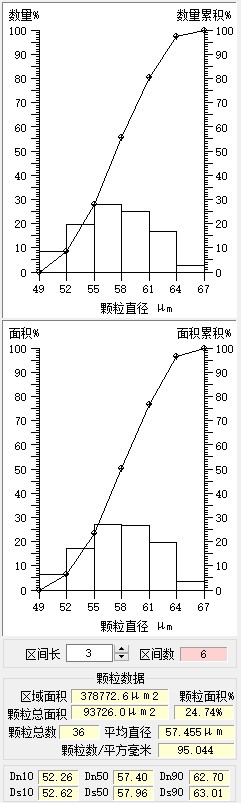

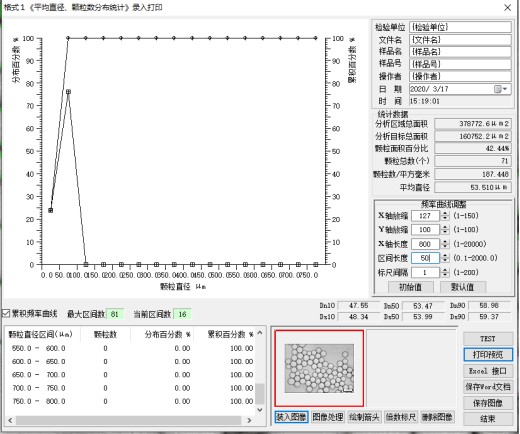

(Gráfico e Captura de Tela dos Dados de Análise)

(Parâmetros de Detecção de Partículas)

(Interface de Edição de Relatório)

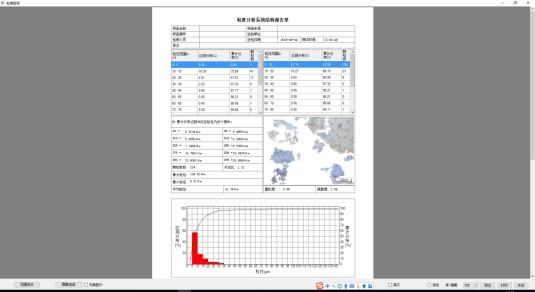

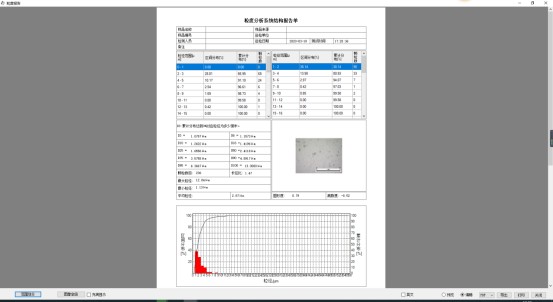

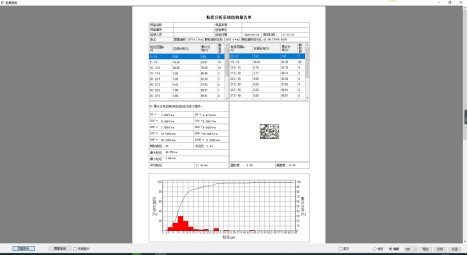

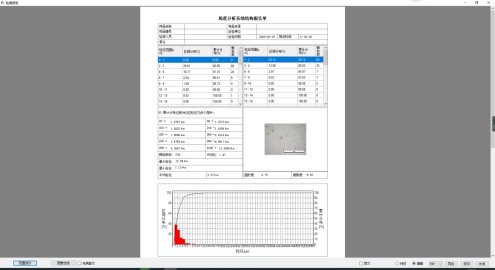

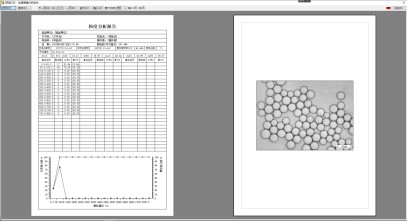

                                 (Relatório de Impressão)

【04】Detecção de Partículas – Tipo 2 (Adequado para Imagens de Partículas Borradas)O software detecta partículas que atendem aos requisitos com base nos parâmetros de detecção definidos e calcula o perímetro, área, eixo maior, eixo menor e diâmetro de cada partícula, bem como o número total de partículas, área total das partículas, porcentagem de área das partículas, diâmetro médio e número de partículas por milímetro quadrado.

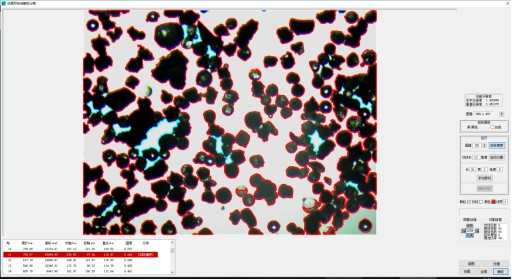

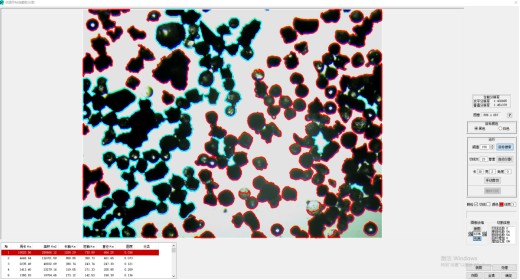

(Interface do Software)

(Lista de Dados)

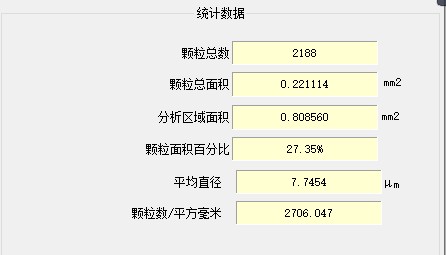

(Dados Estatísticos)

(Relatório de Impressão)

【05】Detecção de Partículas – Tipo 3 (Análise de Imagem Completa ou Análise de Área Selecionada pelo Mouse)O software detecta partículas que atendem aos requisitos com base nos parâmetros de detecção definidos e calcula o perímetro, área, eixo maior, eixo menor, diâmetro e razão de forma de cada partícula. Também conta a área total do alvo de análise, o número de partículas truncadas e o número total de partículas. A seleção de área pode ser realizada antes da detecção de partículas.

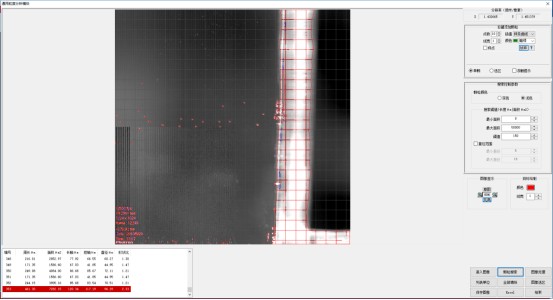

(Interface do Módulo)

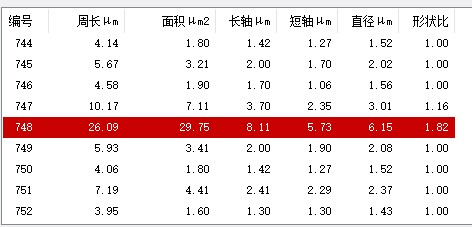

(Lista de Dados)

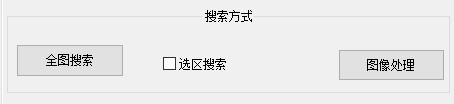

（Seleção de Modo de Busca）

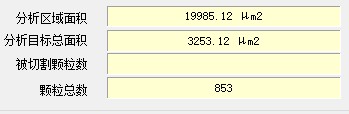

（Dados Estatísticos）

Relatório de Impressão

【06】Detecção de Partículas – Tipo 4 (Segmentação de Partículas Aglomeradas Não Circulares)Este módulo pode segmentar automaticamente partículas aglomeradas não circulares e também fornece ferramentas manuais para segmentação manual.l

Carregamento de Imagem:

Detecção de Partículas:

Segmentação Automática de Partículas

Ferramentas Manuais

Uma área específica pode ser selecionada manualmente para análise, e partículas individuais também podem ser adicionadas ou excluídas separadamente：

Partículas em toda a imagem podem ser detectadas automaticamente：

【08】Detecção de Partículas – Tipo 6 (Segmentação de Partículas Aglomeradas Circulares)

Carregar Imagem Original:

Dados Estatísticos, Relatório de Impressão

【09】Análise de Microestrutura Multifásica – Tipo 7 (Extração Simultânea de Múltiplas Cores e Detecção de Partículas para Fases Correspondentes)Extraia cores de 5 microestruturas diferentes com o mouse. Com base nos parâmetros de detecção, o software calcula o perímetro, área, eixo maior, eixo menor e diâmetro de cada partícula na microestrutura alvo e gera automaticamente a área total e a porcentagem de área da microestrutura.

(Interface do Módulo)

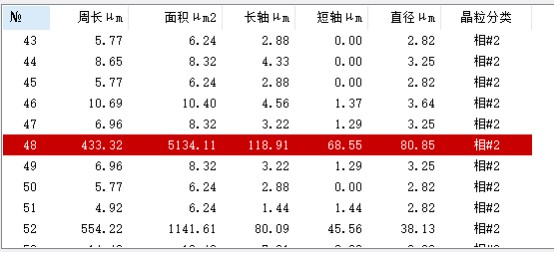

(Lista de Dados)

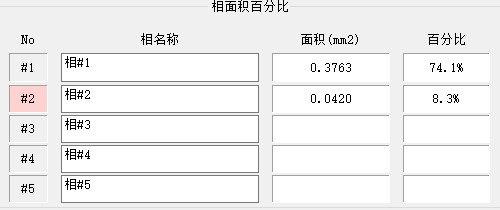

（Dados Estatísticos）

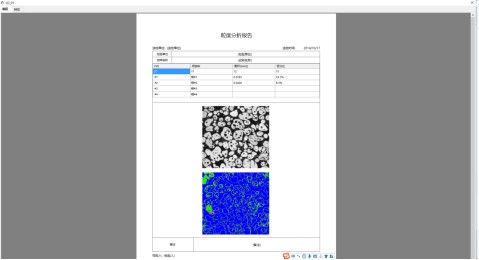

（Relatório de Impressão）

【10】Detecção de Partículas – Tipo 8 (Adequado para Imagens de Partículas Borradas e Nebulosas)Com base nos parâmetros de detecção, o software identifica partículas que atendem aos requisitos e calcula o perímetro, área, eixo maior, eixo menor, diâmetro e razão de forma de cada partícula. Também calcula o número total de partículas, porcentagem de área das partículas, contagem de partículas por milímetro quadrado, diâmetro médio, área total das partículas, DN10, DN50, DN90, DS10, DS50 e DS90, bem como gera gráficos estatísticos.

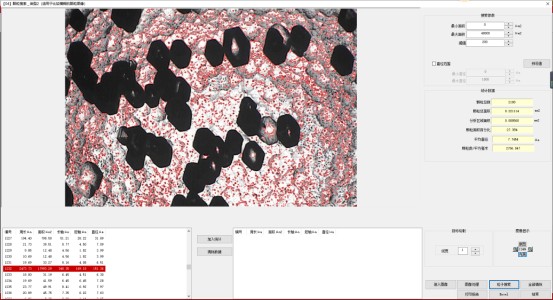

(Interface do Software)

（Dados Estatísticos）

（Gráfico Estatístico）

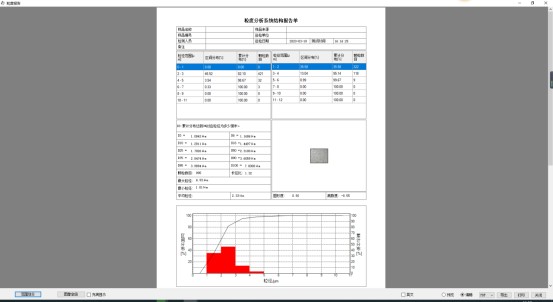

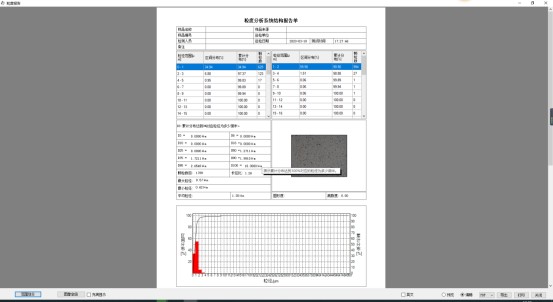

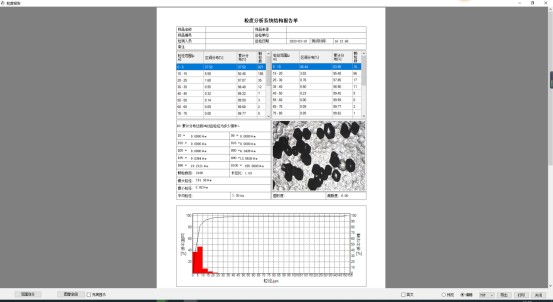

（Relatório de Impressão）

【11】Detecção de Partículas – Tipo 9 (Adequado para Imagens de Partículas Contendo Formas Aproximadamente Circulares e Triangulares)Com base nos parâmetros de detecção, o software identifica partículas que atendem aos requisitos e calcula o perímetro, área, eixo maior, eixo menor, diâmetro e razão de aspecto de cada partícula, bem como classifica a forma da partícula (retangular, angular ou outra). Também conta a quantidade e área total de cada tipo de partícula, juntamente com o número total de partículas, contagem de partículas por milímetro quadrado, área total das partículas e porcentagem de área das partículas, e gera gráficos estatísticos. Partículas podem ser adicionadas usando a ferramenta de detecção do mouse, e os atributos de partículas individuais também podem ser modificados manualmente.

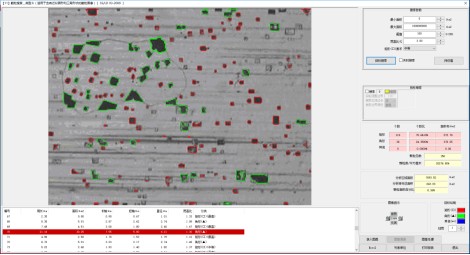

(Interface do Software)

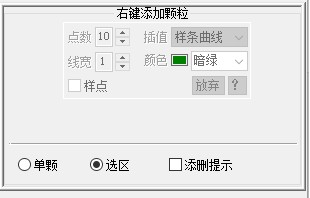

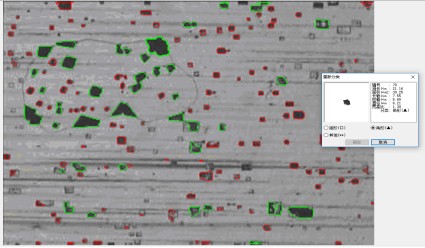

（Clique com o botão direito em uma partícula para modificar seus atributos）

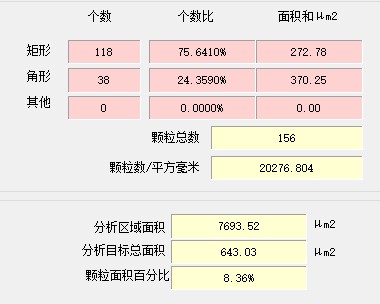

(Gráfico Estatístico de Dados)

(Relatório de Impressão)

【12】Detecção de Partículas – Tipo 10 (Adequado para Imagens de Partículas com Vazios Internos)Com base nos parâmetros de detecção, o software identifica partículas que atendem aos requisitos e calcula o perímetro, área, eixo maior, eixo menor, diâmetro, razão de forma, coordenadas e atributo (partícula sólida ou partícula oca) de cada partícula. Também conta o número total de partículas, diâmetro médio, área de partículas sólidas e ocas, área total das partículas e porcentagem de área das partículas.

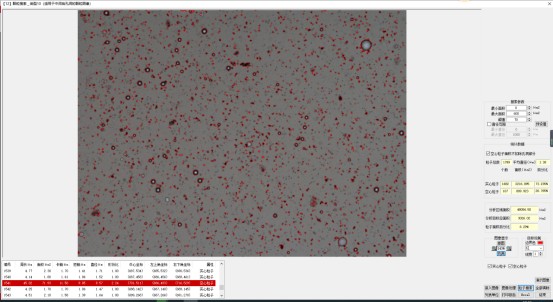

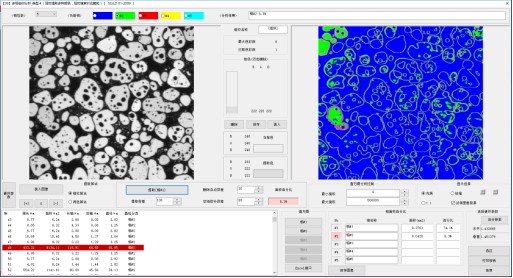

(Interface do Software)

(Lista de Dados)

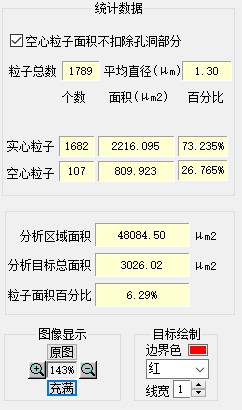

(Dados Estatísticos)

(Relatório de Impressão)
