O software de microscopia de polarização é um instrumento indispensável para pesquisar e identificar substâncias birrefringentes, aproveitando as propriedades de polarização da luz. Permite que os usuários realizem observação com luz polarizada plana, observação com luz cruzada polarizada e observação conoscópica.

Amplamente utilizado em pesquisa e teste em campos como geologia, engenharia química, medicina e farmacêutica, também suporta observação de fase cristalina de materiais poliméricos líquidos, biopolímeros e materiais de cristal líquido. Serve como uma ferramenta ideal para pesquisa e ensino em instituições de pesquisa científica e instituições de ensino superior.

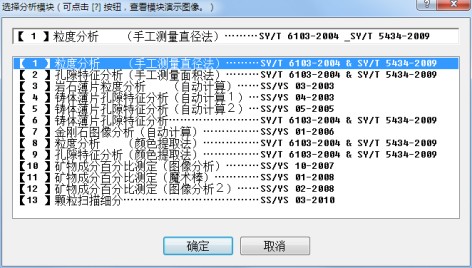

Análise de Imagem

【1】 Análise de Tamanho de Partícula (Método de Medição de Diâmetro Manual) ………SY/T 6103-2004 & SY/T 5434-2009

lMeça os diâmetros das partículas arrastando o mouse; calcule os diâmetros máximo, mínimo e médio; gere automaticamente 4 tipos de curvas, incluindo curva cumulativa ajustada, curva cumulativa linear, histograma e curva de frequência; o processo de medição pode ser salvo e carregado.

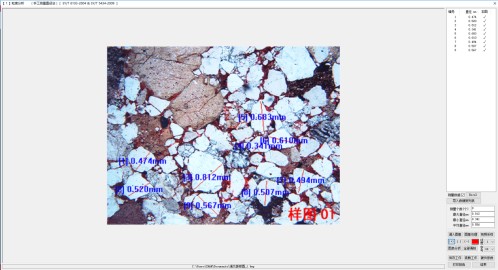

lInterface de Análise

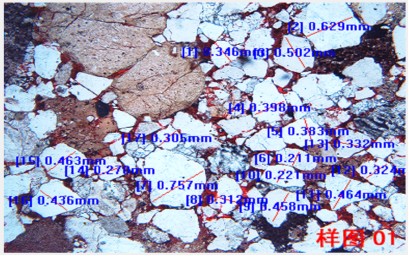

lCaptura de Tela da Medição

lDados de Análise

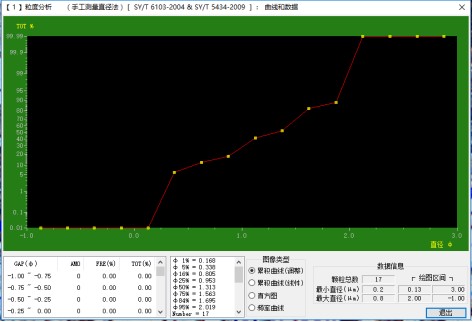

lGráfico Estatístico de Dados

(Salve o trabalho atual como um arquivo)

【2】 Análise de Características de Poros (Método de Medição de Área Manual) ………SY/T 6103-2004 & SY/T 5434-2009

lContorne a área do poro arrastando o mouse para obter a área do poro, e o software calcula automaticamente a porosidade; o processo de medição pode ser salvo e carregado.

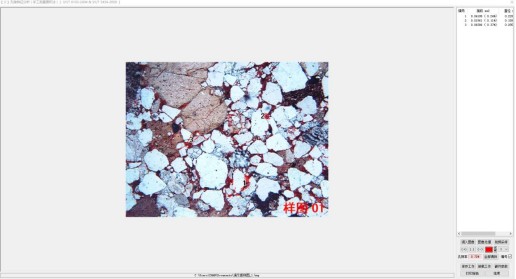

lInterface de Análise

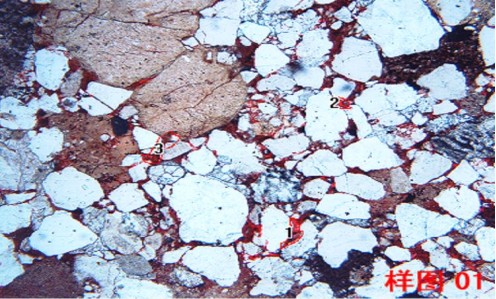

lCaptura de Tela do Processo de Medição

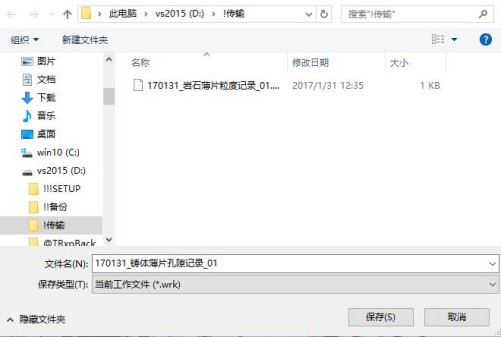

(Salve o trabalho atual como um arquivo)

【3】 Análise de Tamanho de Partícula em Lâmina Fina de Rocha (Cálculo Automático) ………SS/YS 03-2003

lSelecione as cores das partículas a serem analisadas na imagem com o mouse (até 6 cores disponíveis), depois defina os parâmetros de busca para identificar as partículas alvo e calcular a porcentagem de partículas. Enquanto isso, calcula automaticamente uma série de dados, incluindo número total de partículas, diâmetro médio das partículas, área de seção transversal média, comprimento de interceptação médio, diâmetro de Feret, diâmetro mínimo, diâmetro máximo, comprimento do eixo menor médio e a proporção de partículas com razão de aspecto maior que 0,5.

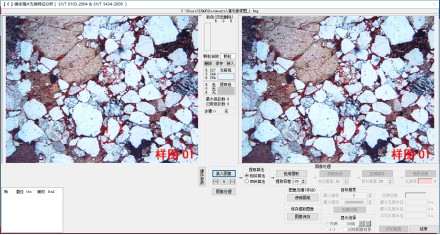

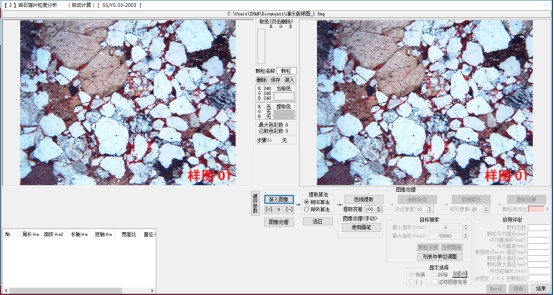

lInterface de Análise

lClique na imagem para selecionar cores

lRealize o processamento correspondente na imagem conforme necessário

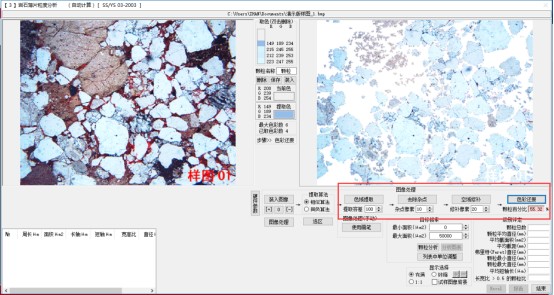

lClique em "Análise de Partícula" para processar a imagem

lDados de Análise

【4】 Análise de Características de Poros em Lâmina Fina Fundida (Cálculo Automático 1) ………SS/YS 04-2003

lSelecione a cor dos poros na imagem com o mouse, depois defina os parâmetros de busca para identificar os poros alvo. O software calculará automaticamente a porosidade, bem como uma série de valores, incluindo número total de poros, raio máximo do poro, raio mínimo do poro e raio médio do poro.

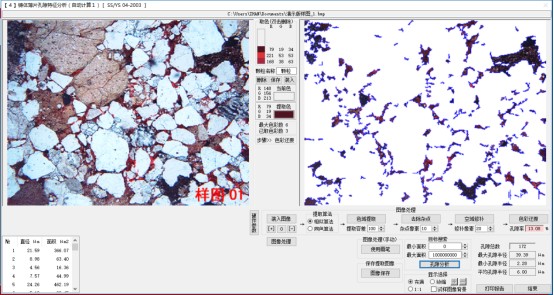

lInterface de Análise

lDados de Análise

【5】Análise de Características de Poros em Lâmina Fina Fundida (Cálculo Automático 2) ………SS/YS 05-2005

lSelecione a cor dos poros na imagem com o mouse, depois defina os parâmetros de busca para identificar os poros. O software calculará automaticamente a porosidade, bem como uma série de valores, incluindo número total de poros, raio máximo do poro, raio mínimo do poro e raio médio do poro.

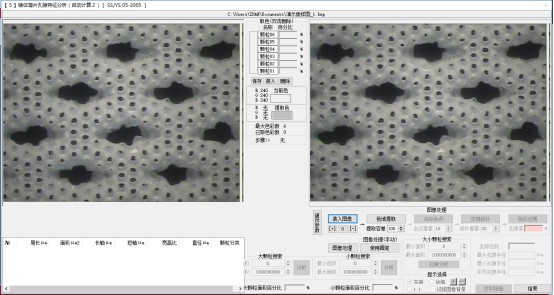

lInterface de Análise

【6】Análise de Características de Poros em Lâmina Fina Fundida ………SY/T 6103-2004 & SY/T 5434-2009

lSelecione a cor dos poros na imagem com o mouse, depois defina os parâmetros de busca para identificar os poros. O software calculará automaticamente a porosidade, bem como uma série de valores, incluindo número total de poros, raio máximo do poro, raio mínimo do poro e raio médio do poro.

lInterface do Software

lDados Analisados

【7】Análise de Imagem de Diamante (Cálculo Automático) ………SS/YS 01-2006

lSelecione a cor alvo na imagem com o mouse, depois defina os parâmetros de busca para identificar partículas de diamante. O software calculará automaticamente a porcentagem de área de diamantes, bem como uma série de valores, incluindo número total de poros, raio máximo do poro, raio mínimo do poro e raio médio do poro.

lInterface do Software

lDados Analisados

【8】Análise de Tamanho de Partícula (Método de Extração de Cor) ………SY/T 6103-2004 & SY/T 5434-2009

lSelecione as cores das partículas a serem analisadas na imagem com o mouse (até 6 cores disponíveis), depois defina os parâmetros de busca para identificar as partículas alvo e calcular a porcentagem de partículas. Enquanto isso, calcula automaticamente uma série de valores, incluindo número total de partículas, diâmetro médio, área de seção transversal média, comprimento de interceptação médio, diâmetro de Feret e outros parâmetros relacionados.

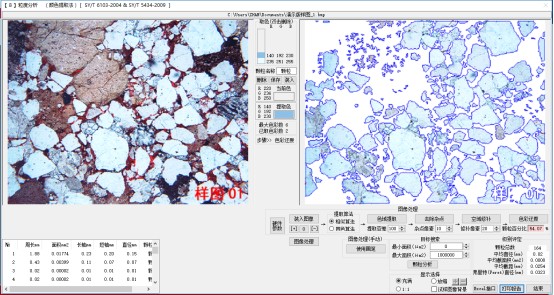

lInterface do Software

lDados Analisados

【9】Análise de Características de Poros (Método de Extração de Cor) ………SY/T 6103-2004 & SY/T 5434-2009

lSelecione as cores dos poros a serem analisados na imagem com o mouse (até 6 cores disponíveis), depois defina os parâmetros de busca para identificar os poros alvo e calcular a porosidade. Enquanto isso, calcula automaticamente uma série de valores, incluindo número total de poros, raio máximo do poro, raio mínimo do poro, raio médio do poro e outros parâmetros relacionados.

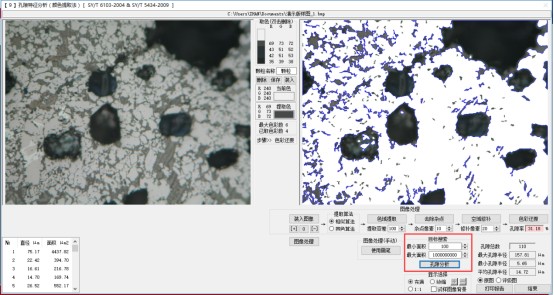

lInterface de Análise

【10】Determinação de Porcentagem de Composição Mineral (Análise de Imagem) ………SS/YS 10-2007

lSelecione as cores de 8 tipos de componentes com o mouse e defina a tolerância para cada componente. Com base nesses dados, o software identifica as estruturas correspondentes na imagem e calcula sua área e porcentagem de área. Suporta análise de imagem única e análise em lote de todas as imagens em um diretório especificado.

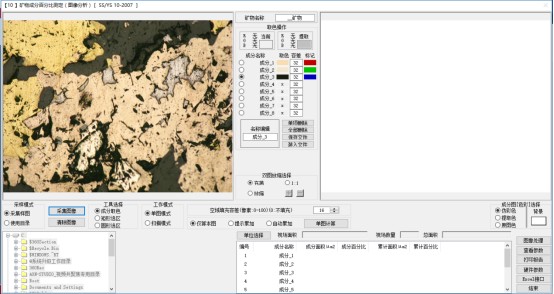

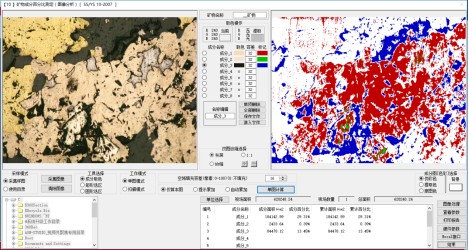

lInterface de Análise

lClique no componente correspondente e selecione sua cor na imagem.

lClique no botão "Cálculo de Imagem Única" para realizar a análise.

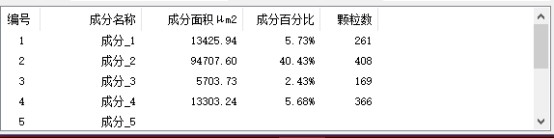

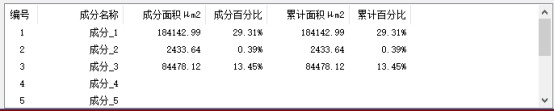

lLista de Dados

【11】Determinação de Porcentagem de Composição Mineral (Varinha Mágica) ………SS/YS 01-2008

lSelecione as estruturas a serem analisadas na imagem da rocha com a ferramenta varinha mágica, e o software calculará sua área e porcentagem de área.

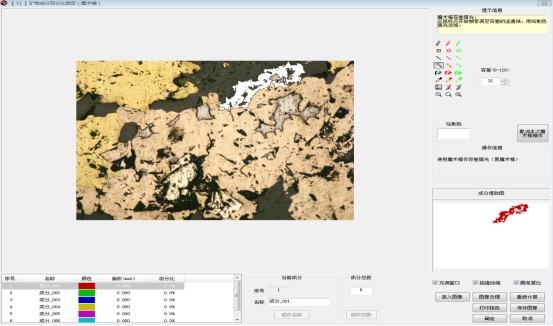

lInterface de Análise

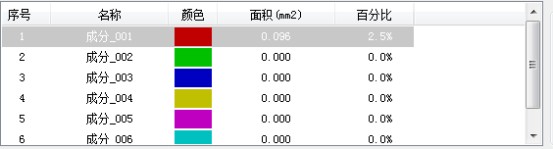

lLista de Dados Analisados

【12】Determinação de Porcentagem de Composição Mineral (Análise de Imagem 2) ………SS/YS 02-2008

lSelecione as cores de 8 tipos de componentes com o mouse e defina a tolerância para cada componente. Com base nesses dados, o software identifica as estruturas correspondentes na imagem e calcula sua área e porcentagem de área.

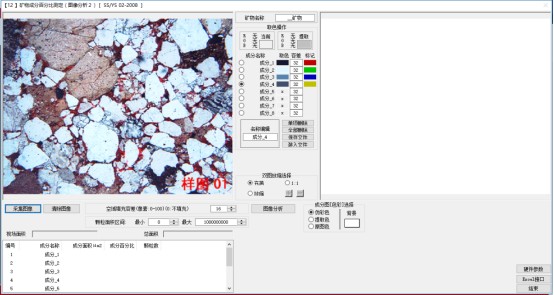

lInterface de Análise

lClique no componente correspondente e selecione sua cor na imagem.

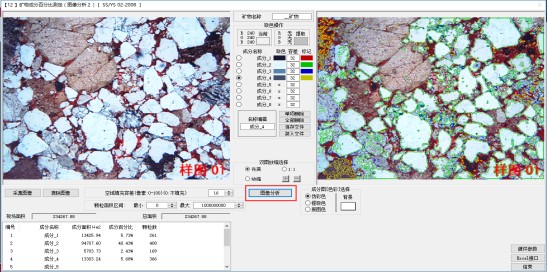

lClique no botão "Análise de Imagem" para processar a imagem

lLista de Dados Analisados
